M4螺纹接线柱红帽按压式接线端子

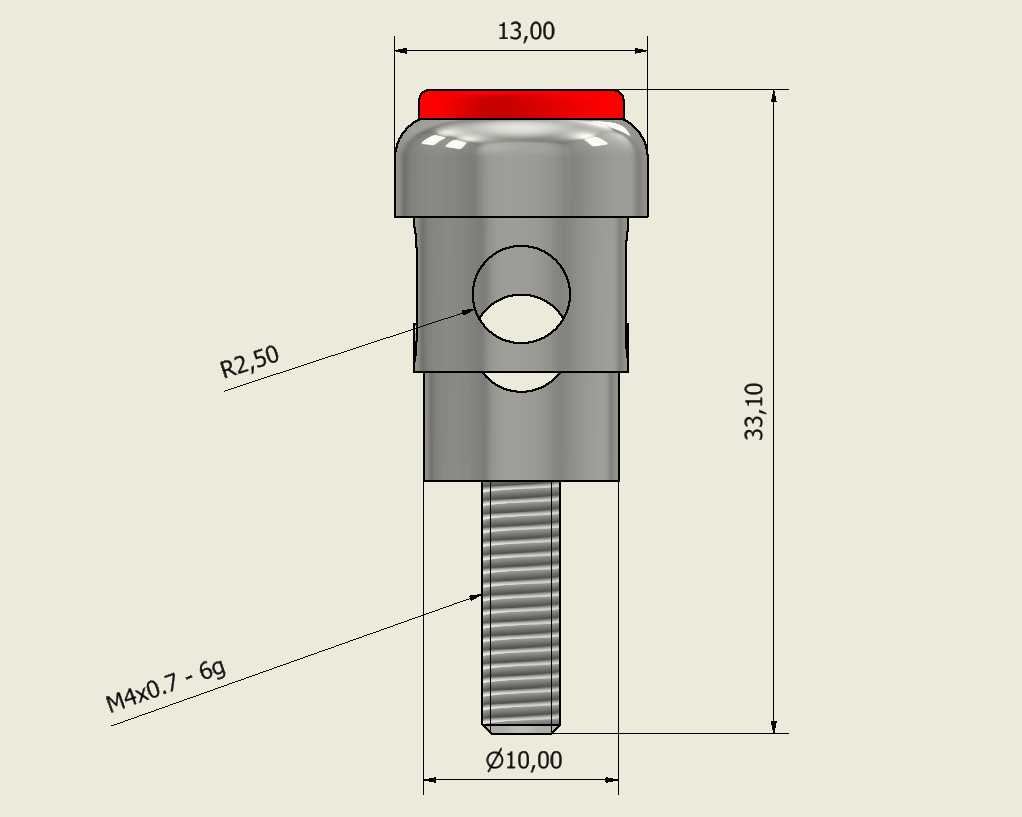

　　这类带M4外螺纹的红帽按压式接线柱，在低压电控柜、小型设备信号回路、测试治具内部接线场景中应用十分广泛，日常做设备二次回路接线、测试工装信号引出时经常会用到这类连接件，相比螺丝锁付的接线端子，它的操作效率更高，不需要额外工具就能完成导线压接，适合需要频繁拆装接线的测试工位、教学实验台这类场景。从结构设计来看，主体采用金属基座作为导电与承载主体，下部的M4外螺纹段主要用于安装固定，可直接穿过安装面板后用螺母锁紧，安装时需要预留的面板开孔尺寸匹配基座外径，螺纹段长度可适配厚度1.5mm到5mm的常规安装面板，安装后基座与面板之间可加装绝缘垫圈避免与金属面板导通，满足绝缘防护要求。上部的红色按压帽采用绝缘工程塑料制作，

　　表面做了防滑的弧面处理，按压时的受力面贴合手指操作弧度，操作力度控制在15N到20N之间就能触发内部的弹簧夹片机构，不需要太大按压力度就能完成导线插拔。内部的导电夹片采用弹性铜合金材质，表面做镀镍处理，既保证导电性能，又能提升抗锈蚀能力，夹片的开合行程可适配0.5mm²到2.5mm²的单股硬导线或者多股软导线，压接后接触电阻稳定，长期通过5A以内的电流不会出现明显温升，满足常规信号回路、小功率供电回路的载流要求。设计这类接线柱时，首先要考虑操作的便捷性，按压帽的按压行程控制在3mm左右，行程过大会导致操作费力，行程过小则容易出现夹片开合不到位、导线插不进或者压接不牢的问题；其次要保证绝缘防护性能，

　　红色按压帽完全覆盖上部的金属导电部分，操作时手指不会直接接触带电部位，防护等级可达到IP20，避免手指误触带电体引发安全问题。基座的金属部分做了倒角处理，穿面板安装时不会刮伤面板表面的喷涂层，下部螺纹的精度满足6g公差要求，和标准M4螺母配合时锁紧顺畅，不会出现卡滞问题。在实际设备布局时，这类接线柱的中心间距建议不小于12mm，预留足够的手指操作空间，避免相邻接线柱之间操作时互相干扰，同时也能保证不同回路之间的电气间隙满足低压设备的安全要求，避免出现爬电、击穿的问题。和传统的螺丝式接线柱相比，这种按压式结构不需要螺丝刀操作，接线效率能提升三倍以上，尤其是在批量接线的工位上，能大幅降低操作人员的劳动强度，

　　而且不会出现螺丝拧得过紧压断导线、或者拧得过松接触不良的问题，内部弹簧夹片的压力长期保持稳定，即使设备运行中有轻微振动，也能保持可靠的压接状态，不会出现导线松脱的故障。红色的帽盖也能起到标识作用，在多回路接线场景中，可以和其他颜色的接线柱搭配区分不同的回路属性，比如红色用于正极回路、黑色用于负极回路、黄色用于接地回路，方便后期运维时快速识别线路。建模过程中需要重点关注内部夹片的运动行程配合，保证按压帽下压时夹片能完全张开，松开后能可靠夹紧导线，各部件之间的配合间隙控制在0.1mm以内，既保证活动部件动作顺畅，又不会出现过大的旷量影响操作手感，外部的金属基座和绝缘帽之间的卡扣结构要做可靠的限位设计，避免按压操作时帽盖从基座上脱落。
