CA6140车床配套螺旋舀取组件结构设计

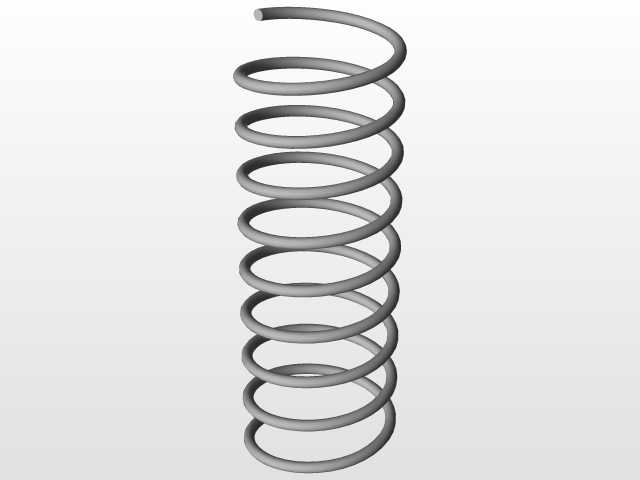

　　在普通卧式车床的切削加工流程中，排屑与冷却液导流环节的顺畅度直接影响连续加工时长与工件表面加工质量，这款适配CA6140车床的螺旋舀取组件，正是针对车床溜板箱下方集屑槽内的切屑导流、冷却液回收场景设计的弹性执行构件。不同于常规的等节距圆柱螺旋弹簧，该组件采用变节距螺旋圈结构设计，靠近安装固定端的三圈螺旋节距更小，线径刚度匹配安装座的夹持预紧力需求，避免组件高速往复摆动时出现根部应力集中断裂的问题；靠近工作端的螺旋圈节距逐步放大，单圈螺旋的开口角度经过反复校核，刚好能够兜住车床加工钢件时产生的卷状切屑，同时不会因为切屑卡滞导致螺旋结构出现永久性形变。

　　从实际安装边界来看，该组件的总高度适配CA6140车床集屑槽的安装空间，螺旋外径小于集屑槽内导流挡板的预留间隙，安装时无需对原有车床的集屑结构做额外打孔改造，直接通过固定端的平直段插入原有安装座的定位孔即可完成固定，组件工作时的摆动行程控制在安全范围内，不会与溜板箱的往复运动轨迹产生干涉。设计过程中优先考虑了组件的工况适应性，车床加工时会持续产生带切削液的高温切屑，组件的螺旋升角经过优化，舀取切屑后随排屑机构摆动到排屑口位置时，切屑能够依靠自重顺利滑落，不会粘附在螺旋圈缝隙中；螺旋线的过渡位置全部做了圆角处理，没有尖锐棱角，既避免了安装维护时划伤操作人员，也减少了切屑挂附的概率。

　　不同于普通传动弹簧只承担弹力传递的功能，该组件的核心功能是作为舀取执行端完成切屑的定向转移，因此在螺旋圈的截面形状设计上，没有采用常规弹簧的圆形截面，而是选用了近似椭圆的截面构型，在保证整体弹性的同时，增大了单圈螺旋与切屑的接触面积，舀取细碎切屑时不会出现漏料的问题。组件的刚度匹配经过多轮验证，当遇到体积较大的团状切屑时，螺旋圈能够产生适量的弹性形变让切屑顺利通过，不会因为刚性卡滞导致排屑机构过载停机；当舀取正常尺寸的卷状切屑时，螺旋圈的刚度又足够支撑切屑重量，不会出现过度形变导致切屑提前掉落回集屑槽的问题。

　　在实际车床加工场景中，该组件的工作频率与溜板箱的进给速度联动，车削外圆时进给速度平稳，组件的摆动频率保持恒定，能够持续将集屑槽内堆积的切屑舀取输送到排屑器入口；车削端面或者进行切断加工时，短时间内切屑产生量增大，组件的螺旋结构能够临时存储一定量的切屑，避免切屑在集屑槽拐角处堆积堵塞。从结构设计逻辑来看，该组件没有采用复杂的拼接结构，整体为单根金属线材绕制而成，没有额外的焊接、铆接点位，从根源上避免了连接位置在长期往复摆动下出现松脱断裂的风险；螺旋圈的两端都做了收边处理，固定端的平直段长度刚好匹配安装孔的深度，插入后不会出现突出部分剐蹭周边构件的问题，工作端的收尾处做了向内弯折的圆弧处理，不会勾扯切削液输送管路或者电线。

　　针对车床加工时的切削液腐蚀问题，该组件的螺旋表面光洁度控制在合理区间，既不会因为表面过于粗糙导致切屑和切削液残留，也不会因为过高的表面处理要求增加不必要的制造成本。在安装调试时，只需要调整组件固定端的插入角度，就可以改变螺旋舀取端的初始位置，适配不同磨损程度的集屑槽导流板，不需要更换整套排屑机构，能够大幅降低车床的日常维护成本。从尺寸链校核的角度来看，该组件的螺旋同轴度公差控制在合理范围内，摆动过程中各圈螺旋的轨迹偏差不会超过安装间隙的安全阈值，即使在车床满负荷快速进给的工况下，也不会出现螺旋圈与周边槽壁碰撞摩擦的问题，有效降低了组件运行时的异响和磨损速度。
