Pixhawk飞控板配套安装定位基座结构

　　在多旋翼、固定翼无人机的整机装配环节，飞控模块的安装定位精度直接影响整机飞行姿态解算的准确性，这款Pixhawk 2.4.8配套的定位安装基座，正是针对飞控板安装时的定位偏差、装配间隙、振动传导问题设计的专用结构件。日常外场作业中不少飞手遇到过飞控安装偏移导致的加速度计校准偏差，或是飞行过程中飞控移位引发的姿态失控问题，这款基座从结构设计层面规避了这类装配隐患。

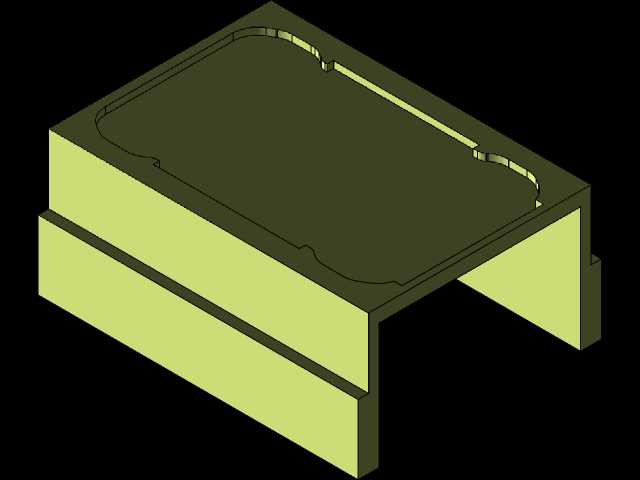

　　从实际使用场景来看，该基座可直接适配Pixhawk 2.4.8版本飞控板的外轮廓尺寸，安装时无需额外测量定位，将飞控板对准基座内的限位卡槽放置即可完成精准对位，卡槽的预留间隙经过反复校核，既不会因为间隙过小导致飞控板安装卡滞刮擦元器件，也不会因为间隙过大出现飞控板在基座内晃动的问题。基座的分层结构设计，下层预留了足够的走线空间，飞控板连接的GPS线、电调信号线、电源模块线都可以从分层间隙中规整排布，避免线束杂乱挤压飞控板上的排针接口，减少长期使用后排针虚接、线束磨损短路的故障概率。

　　设计思路上，这款基座没有采用多余的冗余结构，整体为一体化成型的槽式结构，侧壁的厚度经过受力校核，既能够在整机受到冲击时为飞控板提供足够的侧向支撑，也不会因为壁厚过大增加不必要的整机重量，对于无人机这类对起飞重量敏感的设备来说，每一克的结构重量优化都能提升有效载荷空间或是延长续航时间。基座顶部边缘的缺口设计，刚好对应飞控板上的USB接口、调试接口、状态指示灯位置，安装完成后无需拆卸飞控即可直接连接调试线进行参数烧录，也能直接观察飞控的运行状态指示灯，日常外场调试时不用反复拆装固定结构，大幅提升调试效率。

　　安装边界方面，基座的底部为平整安装面，可以通过双面胶、扎带或者减震球固定在无人机的中心板上，底部的平整面能够保证与安装面完全贴合，不会出现局部悬空导致的应力集中，基座的整体外轮廓尺寸比飞控板单边宽出2mm左右，既能够为飞控板提供侧向防护，避免装机时其他结构件磕碰飞控板上的贴片元件，也不会占用过多的中心板安装空间，给其他机载设备比如GPS模块、数传电台、电池安装座留出足够的排布位置。侧壁上的限位凸台刚好卡入飞控板的侧边定位缺口，能够限制飞控板在水平方向的转动与位移，即使无人机在做大机动飞行动作、产生较大加速度时，飞控板也不会相对于基座发生移位，保证飞控的IMU模块始终与机身坐标系保持对齐，避免因为安装位置偏移导致的姿态解算误差。

　　在振动控制层面，基座的槽型结构本身具备一定的阻尼特性，能够过滤一部分机架传递过来的高频振动，搭配底部的减震球使用时，可以进一步降低电机转动产生的振动传递到飞控IMU模块的幅度，减少振动导致的飞控数据噪声，提升飞行过程中的姿态控制稳定性。不少自行组装无人机的爱好者在初期装机时，往往忽略飞控安装的定位精度与振动隔离，导致飞行过程中出现飘移、悬停不稳甚至失控的问题，这款专用定位基座直接将定位、防护、走线规整的功能整合在一起，不需要使用者自行设计加工安装结构，降低了飞控安装的技术门槛，也能保证装配一致性。

　　从结构细节来看，基座的所有边角都做了圆角过渡处理，没有尖锐的棱角，既避免装机时划伤操作人员的手部，也不会因为应力集中导致结构在受到冲击时出现开裂。分层结构的连接部位做了加厚处理，保证整体结构强度，即使在炸机等极端冲击场景下，基座也不会轻易碎裂，能够为内部的飞控板提供一定的缓冲防护，降低飞控板损坏的概率。整体结构没有采用复杂的装配关系，一体化的设计减少了零件数量，装机时不需要额外组装多个配件，直接将飞控板放入卡槽即可完成飞控部分的安装准备，大幅缩短整机装配的时间。
