CA6140车床用跳线线夹结构设计

　　在普通卧式车床的电气布线施工与日常运维环节，线束的规整固定直接关系到设备运行的可靠性，CA6140作为应用覆盖面极广的通用卧式车床，其床头箱、进给箱外侧的控制线路排布，长期处于切削液飞溅、金属碎屑飘落的工况下，若线束缺乏可靠的固定与防护，很容易出现线路磨损、接头松脱的问题，进而引发设备电气故障，跳线线夹正是针对这类布线场景设计的小型固定连接件。

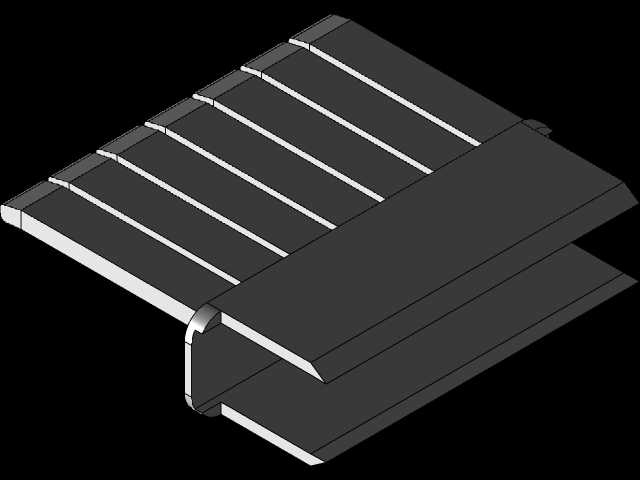

　　这款线夹采用弯折式钣金结构设计，主体为U型卡装基座搭配多道平行压线卡槽，整体结构没有多余的冗余设计，完全贴合车床钣金壁面的安装需求。从实际使用场景来看，这类线夹主要用于CA6140车床控制回路中跨接线路的整理固定，尤其是床头箱到进给箱之间的多根控制跳线，单根线径普遍在1.5-2.5平方毫米区间，线夹上的平行卡槽可以将每根跳线单独分隔排布，避免多根线束缠绕堆叠，既方便后期检修时快速排查线路走向，也能减少线束之间的摩擦损耗。

　　设计过程中首先考虑的是安装适配性，线夹的U型基座开口尺寸匹配车床床身外侧常用的2mm厚度钣金折边，安装时不需要额外打孔，直接将基座卡入折边后，通过侧边的限位卡扣即可完成初步固定，配合卡槽上方的压线盖板，能将线束牢牢限制在卡槽内，即使车床运行过程中产生持续振动，线夹也不会出现移位、松脱的问题。卡槽的宽度设计经过实际适配，单槽宽度刚好容纳单根带绝缘层的控制导线，既不会因为槽宽过大导致线束在槽内窜动，也不会因为槽宽过小夹伤导线绝缘层，卡槽边缘做了小圆角钝化处理，避免长期使用过程中金属棱边割破导线外皮。

　　从安装边界来看，这款线夹整体厚度控制在8mm以内，卡装到床身折边后，突出壁面的高度不会超过10mm，不会和床身外侧移动的溜板、挂轮护罩产生运动干涉，多道平行卡槽的排布间距为5mm，既保证了相邻线束之间有足够的散热间隙，也尽可能压缩了线夹的整体宽度，单组线夹最多可以固定8根跨接跳线，完全覆盖CA6140车床单段跨接线路的固定需求。在实际装配时，操作人员只需要先将线夹基座卡入预设的钣金折边位置，再将整理好的跳线逐根压入对应卡槽，最后扣合压线盖板即可完成安装，整个过程不需要额外的紧固件，装配效率远高于传统的扎带固定方式，而且后期线路检修更换时，只需要掀开盖板就能取出对应导线，不需要剪断扎带重新绑扎，大幅降低运维工作量。

　　不同于普通的塑料线卡，这款钣金结构的跳线线夹耐油、耐温性能更适配车床车间的复杂工况，切削液、润滑油的长期喷淋不会造成材质老化脆化，车床周边夏季最高40摄氏度左右的环境温度也不会导致结构变形，使用寿命可以和设备整体大修周期匹配。结构设计上没有采用复杂的曲面造型，所有弯折角度均为标准钣金折弯角度，普通钣金车间通过剪板、冲孔、折弯三道工序即可完成加工，不需要开模，生产成本极低，适合作为车床的常备易损配件批量储备。在布线排布时，这类线夹可以根据跳线的实际走向，沿着床身折边间隔150-200mm布置一组，让整段跨接线路保持平直规整的状态，避免线束下垂接触到运动部件，也能让设备内部的电气排布更加规范，符合机床设备的电气装配工艺要求。
