袋式物料倾斜输送承载构件结构设计

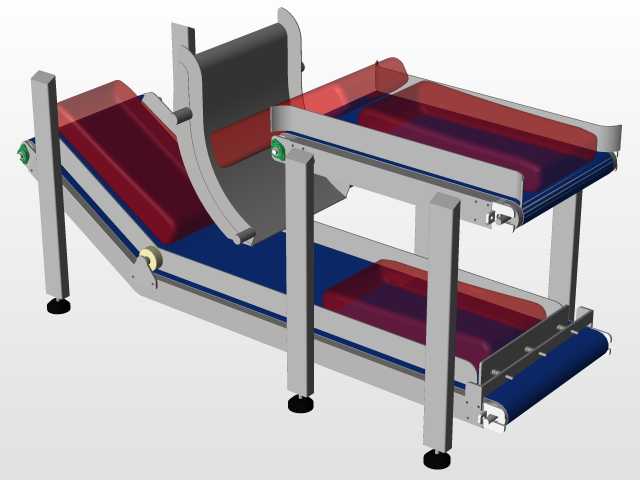

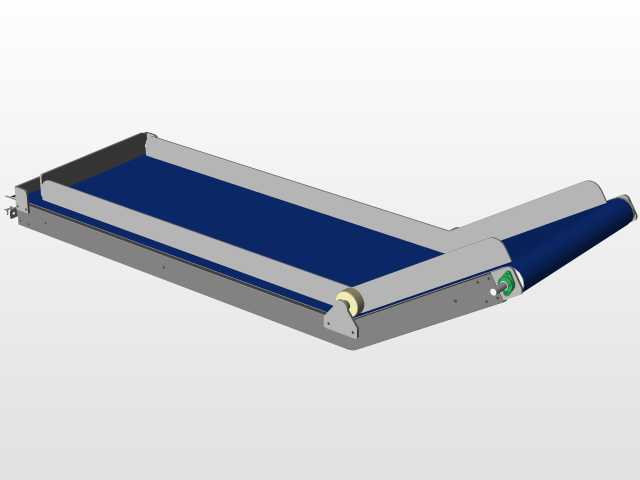

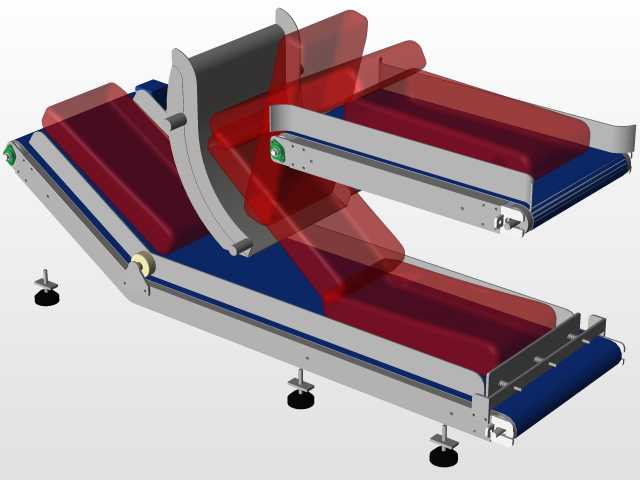

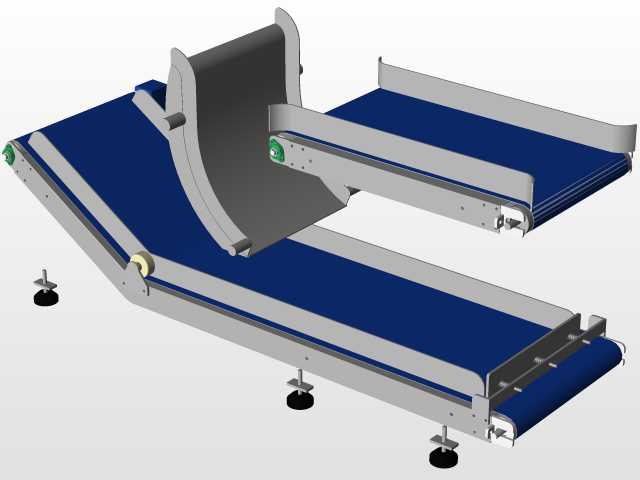

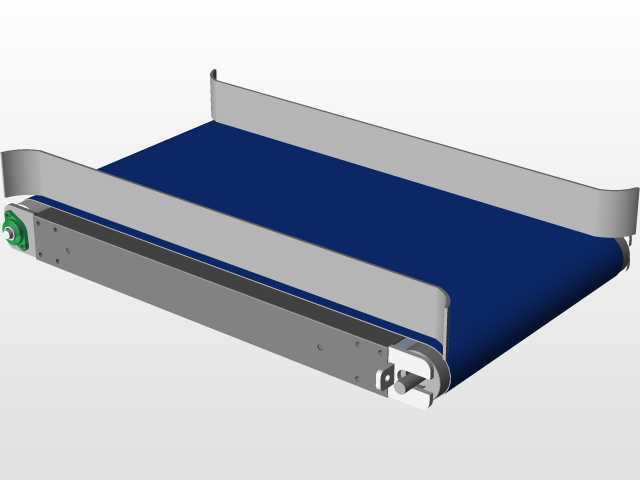

　　在散料与袋装物料的车间转运场景里，倾斜输送环节一直是衔接上下工序的关键节点，不同于水平输送的平稳承载，倾斜段的构件既要克服物料下滑的分力，还要兼顾安装适配性与长期运行的结构强度，本次设计的承载构件正是针对袋式倾斜输送机的安装固定端做的结构优化。从实际产线的应用反馈来看，袋装物料比如粮食包装袋、化工原料小包、快递分拣袋在倾斜输送时，常规的平板固定件容易出现侧边卡料、螺栓松动后构件移位的问题，尤其是在15度到30度的常用倾斜角度区间，物料对侧边的挤压力会随着输送速度提升出现周期性波动，这就要求固定端的构件不能只做简单的平板折弯，必须在受力集中的位置做加强处理。

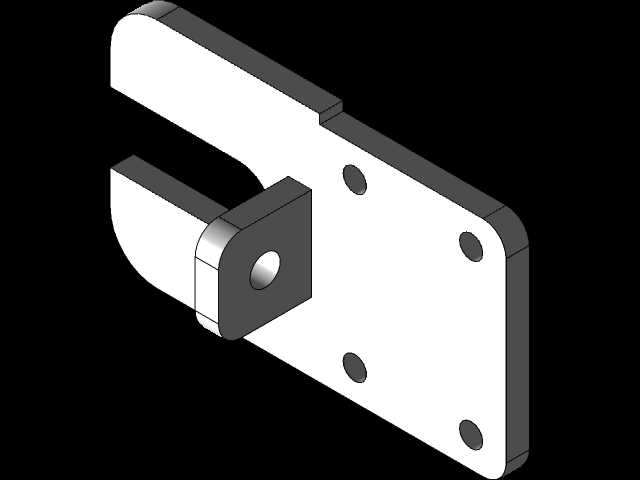

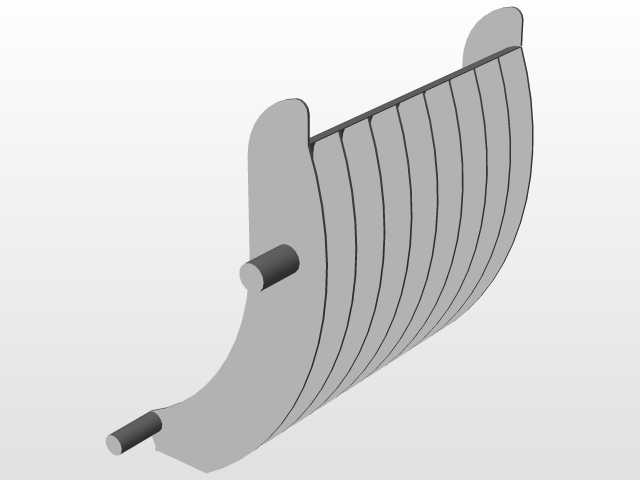

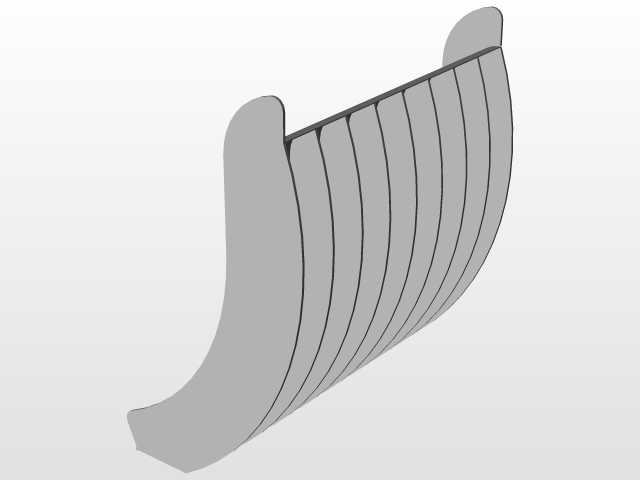

　　设计初期首先梳理了安装边界：该构件需要适配常用的铝型材输送机架，安装孔位采用四孔对称布局，孔距匹配40系列工业铝型材的中心距，不需要额外做转接板就能直接固定在机架的侧梁上，安装时只需要用M8的内六角螺栓配合T型螺母即可完成固定，单构件的安装时间控制在两分钟以内，方便产线后期维护更换。构件的主体承载面采用6mm厚的Q235钢板折弯成型，折弯处做了R3的圆角过渡，避免应力集中导致的长期疲劳开裂，针对袋装物料容易剐蹭的侧边位置，特意做了圆弧收边处理，没有尖锐的棱角，防止输送过程中刮破包装袋造成物料撒漏。

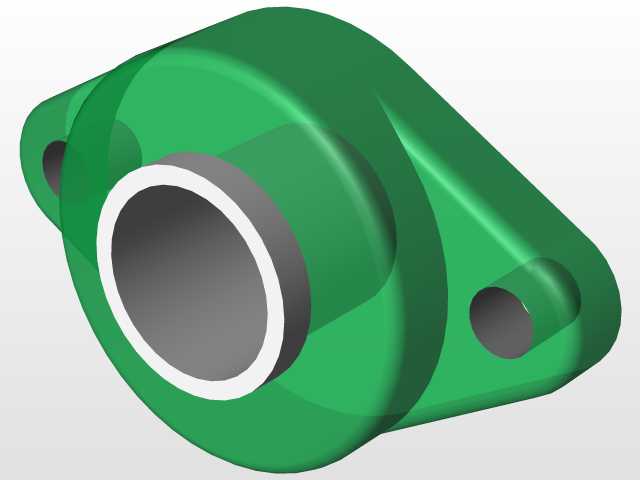

　　构件前端的U型开口结构是整个设计的核心功能点，这个开口用来卡接输送托辊的端部轴座，开口的宽度比托辊轴径大2mm，既保证托辊转动时不会出现卡滞，又能限制托辊在运行过程中的轴向窜动，之前的老结构采用的是分体式压盖固定，每次更换托辊需要拆掉两个螺栓，现在的U型开口结构只需要松开一个锁紧螺栓就能把托辊取出来，维护效率提升了60%以上。开口位置的加强块采用10mm厚的钢板焊接在主体板上，焊接后做了去应力处理，避免焊接变形导致开口尺寸出现偏差，加强块中间的通孔用来穿装锁紧螺栓，螺栓拧紧后会顶住托辊轴的平面，防止托辊在重载情况下从开口处脱出。

　　从受力角度分析，当输送段倾斜角度为25度时，单组托辊承载的袋装物料重量最大为50kg，此时构件承受的垂直分力约为450N，水平分力约为210N，经过有限元校核，构件的最大变形量为0.12mm，远小于许用变形量0.5mm的要求，应力集中点的最大应力为87MPa，低于Q235材料的屈服强度，完全满足长期重载运行的要求。构件的表面处理采用喷塑工艺，涂层厚度控制在60到80微米，具备良好的防锈耐磨性能，适合在潮湿、多粉尘的车间环境下使用，不会因为长期接触粉尘、水汽出现过早锈蚀的问题。

　　在实际安装适配过程中，该构件可以兼容直径50mm和60mm的常用输送托辊，只需要更换不同厚度的调整垫片就能适配不同轴径的托辊，不需要重新加工构件，提升了零件的通用化程度，减少了备件的库存种类。构件的整体外形尺寸控制在180mm长、120mm宽、40mm高，不会占用过多的机架侧边空间，即使在输送线的转弯段、过渡段也能正常安装，不会和其他相邻构件出现干涉。针对输送线运行时的振动问题，安装孔位特意做了1mm的间隙余量，安装时可以根据实际的机架装配误差做小范围的位置调整，降低了对机架焊接精度的要求，适合中小型输送设备厂商的加工制造能力，不需要太高的加工精度就能完成装配，有效控制了整体的制造成本。
