CA6140机床用手指旋转器手动夹具

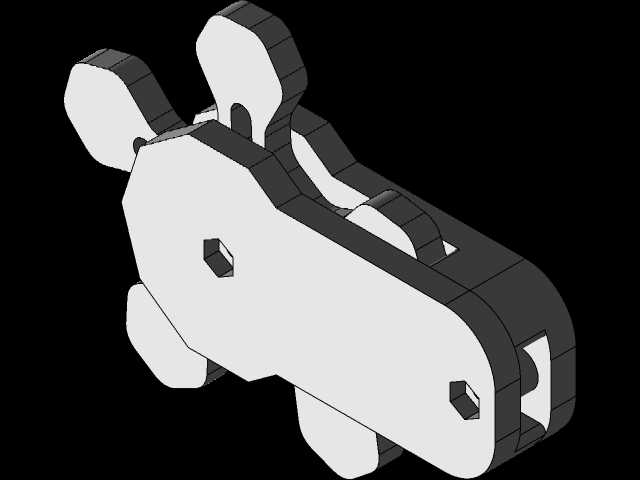

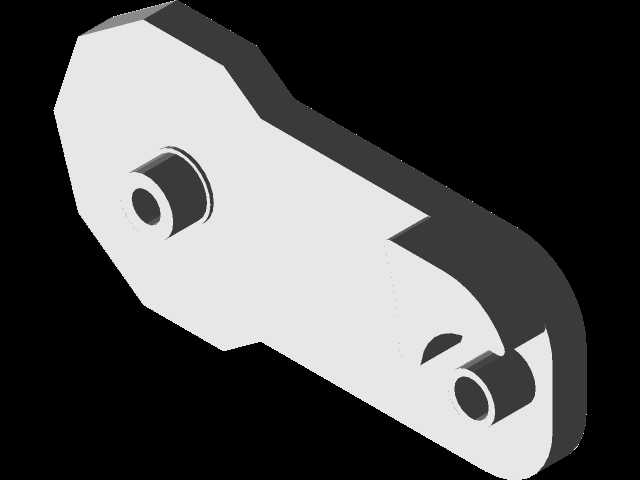

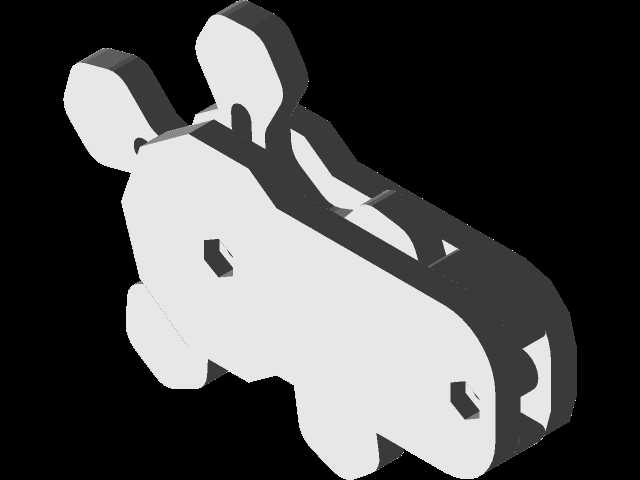

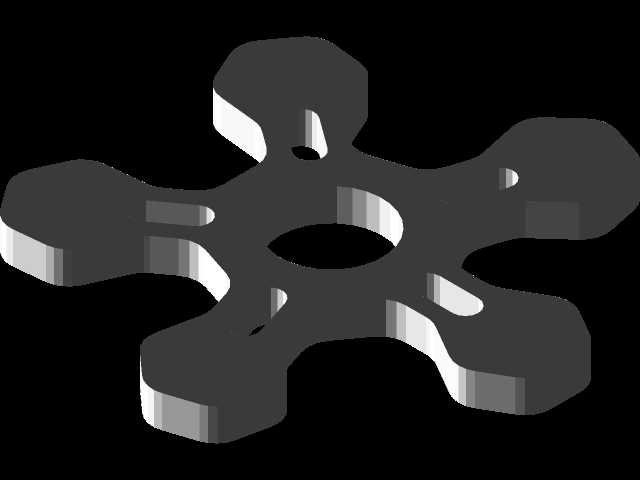

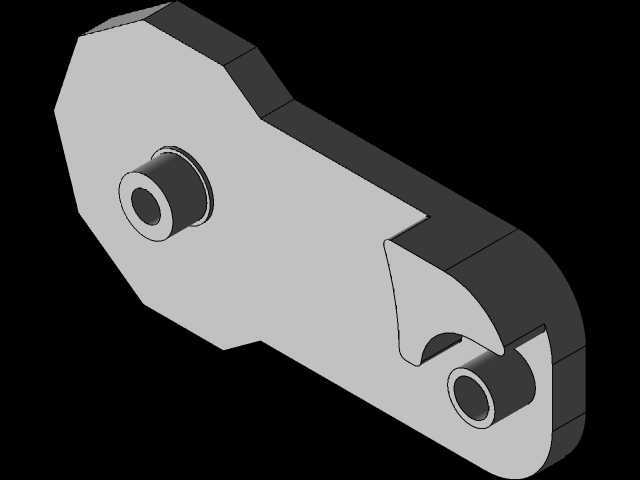

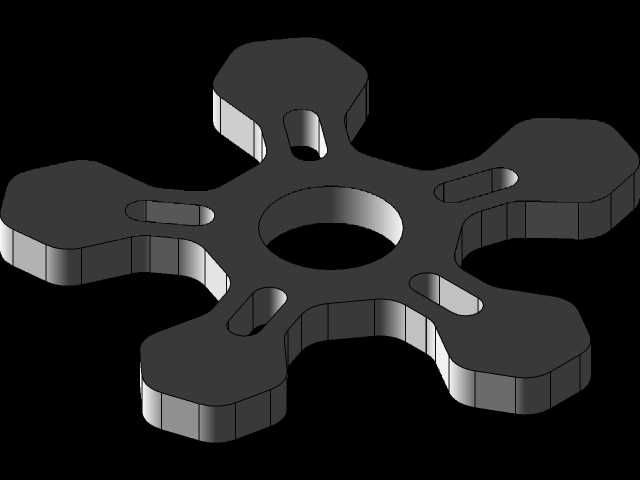

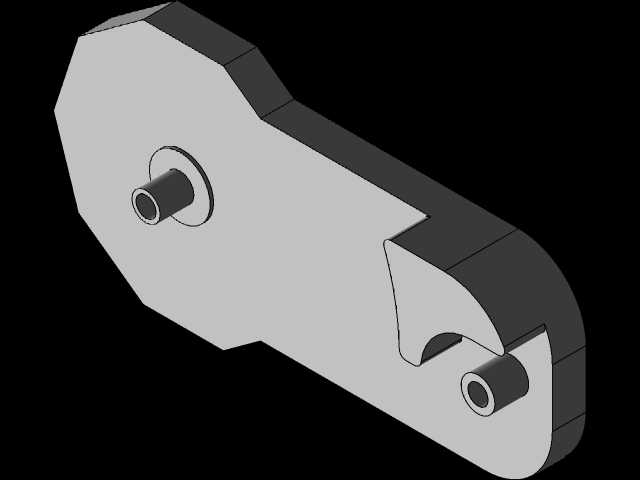

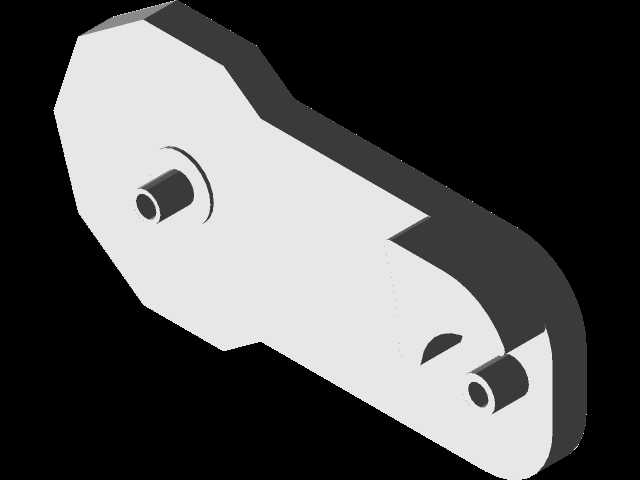

　　这款手动夹具主要适配CA6140普通车床的小批量零件装夹场景，针对需要手动调整旋转角度的轴类、异形小零件加工工序设计，在车床尾座附近的操作空间内完成装夹，无需额外连接气动或液压动力源，完全依靠手动操作实现工件的夹紧与角度旋转调整，适合多品种小批量的机加工车间日常使用，能有效减少频繁更换专用夹具的辅助时间。夹具整体采用分体式拼接结构设计，主体基座为长方体块状结构，安装时可直接通过底部的定位槽与车床工作台上的T型槽配合，通过标准T型螺栓完成固定，安装边界控制在车床工作台常用的装夹区域内，不会超出刀架的最大行程范围，也不会干涉尾座顶尖的正常进给动作。夹具的旋转操作端采用仿生手指状的凸起结构，每个凸起的边缘都做了圆弧过渡处理，

　　避免操作人员手动旋转调整时出现划伤风险，凸起之间的凹槽刚好可以容纳操作人员的手指发力，旋转时的阻尼感经过结构优化，既不会因为过松导致加工过程中工件角度偏移，也不会因为过紧造成手动调整费力。夹紧单元采用侧推式锁紧结构，当工件放置到夹具的定位槽内后，通过侧面的锁紧螺栓推动压块完成工件固定，压块的接触面做了网纹滚花处理，增大与工件表面的摩擦力，即使是表面粗糙度较高的毛坯件，也能保证装夹的可靠性，不会在车削加工的切削力作用下出现工件打滑移位的问题。设计过程中充分考虑了3D打印快速制造的适配性，整体结构拆分后均为无倒扣的平面拼接结构，无需添加支撑即可完成FDM工艺的打印制造，打印完成后仅需对定位面和锁紧接触面做简单的打磨处理即可投入使用，

　　也可以采用45号钢通过线切割加工的方式制作金属版本，满足大切削量加工场景的强度需求。夹具的旋转角度调整范围覆盖0到180度，每15度设置一个定位卡槽，调整时可以通过弹簧销自动卡入卡槽完成角度定位，无需额外使用量具测量角度，操作人员仅需手动转动手指状操作端即可快速切换加工面，对于需要加工多个周向平面、径向孔位的小零件来说，能大幅减少重复装夹找正的时间。在实际使用场景中，这类手动夹具常被用于车床加工小型异形零件的工序，比如小型轴类零件的扁位加工、径向销孔加工、侧面槽铣削（配合车床动力头使用）等场景，相比通用三爪卡盘，它的装夹定位更具针对性，针对特定外形的零件可以做到快速装夹，无需每次都调整卡爪的位置，

　　也不会像专用定制夹具那样只能适配单一零件，具备一定的通用性，通过更换不同的定位压块，就可以适配不同外形尺寸的小型零件。结构设计上充分考虑了排屑需求，夹具主体的定位槽底部设置了排屑缺口，车削过程中产生的铁屑可以顺着缺口排出，不会堆积在定位槽内影响工件的装夹精度，日常清理时仅需使用毛刷顺着排屑缺口清扫即可，无需拆解夹具。夹具的整体外形尺寸控制在长120mm、宽60mm、高70mm的范围内，重量控制在1.5kg以内，单人即可完成安装与拆卸，不需要借助起重设备，适合在车间内不同车床之间快速转用。操作逻辑完全贴合一线机加工操作人员的使用习惯，所有操作动作都可以在不离开车床操作位的情况下完成，旋转调整、锁紧、松开工件的动作都符合人手的操作行程，不需要操作人员做出别扭的发力动作，长时间重复操作也不容易产生疲劳。在强度校核方面，针对CA6140车床常用的切削参数做了受力仿真，在背吃刀量2mm、进给量0.15mm/r的常规车削参数下，夹具的最大应力远低于材料的屈服强度，不会出现结构变形的问题，旋转部位的配合间隙控制在0.02mm以内，保证角度调整后的定位精度满足普通车床的加工公差要求，加工后的零件位置精度可以达到IT8级，完全满足常规机械零件的加工精度需求。
