按比例还原日常书写笔结构三维数模

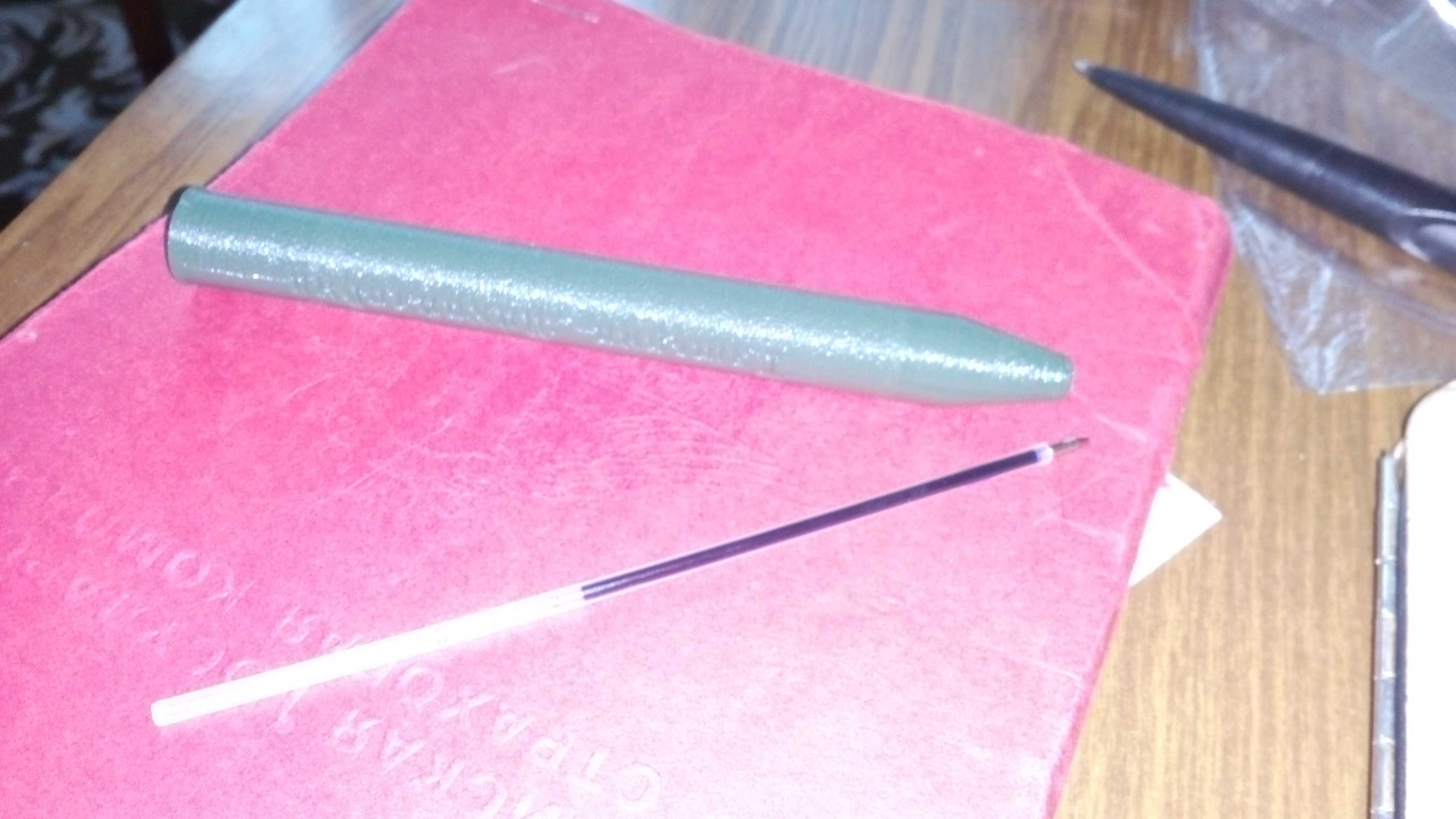

　　日常书写用笔的结构设计看似简单，实则涉及多维度的人机工程与装配逻辑匹配，在文具产品开发、教学演示结构、文创产品定制等场景中，精准的三维数模能够大幅缩短开模前的验证周期，减少实物打样的迭代次数。从结构拆分来看，该笔的核心组成分为外笔杆与内置笔芯两部分，外笔杆采用渐变锥度设计，握持段直径适配多数成年人的指围尺寸，从握持区到笔尖方向平滑收窄，既保证书写时笔尖的视野无遮挡，也能让笔杆重心落在握持区域附近，降低长时间书写的手部疲劳感。外笔杆的内壁做了均匀的减薄处理，在保证结构强度的前提下控制整体重量，内壁设置有两道平行的导向筋，用于限制笔芯的径向晃动，避免书写过程中笔芯偏移导致的出墨不畅问题。笔芯部分采用通用中性笔芯的标准尺寸参数，

　　笔头金属段与油墨管的衔接处做了台阶定位，装入笔杆后笔头伸出长度控制在合理区间，既不会因为伸出过长导致书写时笔头弯折，也不会因为伸出过短导致笔杆端部蹭脏纸面。设计过程中优先考虑了装配的便捷性，笔杆尾端采用直插式封堵结构，封堵件与笔杆内壁采用小过盈配合，不需要额外的粘接或者螺纹结构，就能实现笔芯的快速更换，同时封堵件的外端面与笔杆外圆做了齐平处理，没有突出的棱角，放置在桌面时不会出现硌手或者勾挂织物的问题。从安装边界来看，该笔的整体长度适配常规笔袋、文具盒的内部尺寸，最大直径处不会超过常规笔插的容纳上限，不管是放在工装口袋还是办公桌面的笔架上，都能适配现有通用的文具收纳空间。在结构验证环节，需要重点关注笔杆锥度段的壁厚均匀性，

　　若壁厚差过大会导致注塑成型时出现缩痕，影响外观质感，同时导向筋的高度需要控制在合理范围，过高会增加笔芯装入的阻力，过低则无法起到径向限位的作用。笔尖收窄段的内孔需要与笔芯笔头的外径保留微小的间隙，避免加工误差导致笔芯无法装入，同时间隙不能过大，否则书写时笔头会出现径向窜动，影响书写的线条稳定性。笔杆外表面做了细微的磨砂纹理处理，既可以提升握持时的摩擦力，避免手汗导致的打滑，也能减少日常使用中表面划痕的明显程度，提升产品的耐用观感。针对不同的使用场景，该结构可以快速适配调整，比如针对学生群体可以适当缩短笔杆长度适配较小的手型，针对商务场景可以在笔杆表面预留标识镶嵌的位置，不需要改动整体的装配结构就能实现不同定位的产品衍生。

　　在三维建模过程中，所有的曲面过渡都采用G1连续以上的顺滑处理，没有尖锐的棱角转折，既符合日常用品的安全要求，也能降低注塑模具的加工难度，减少模具出现应力集中的位置，提升模具的使用寿命。笔芯的安装行程做了限位设计，当笔芯装入到位后，笔芯尾部会抵在尾端封堵的内端面上，不需要额外的定位结构就能固定笔芯的轴向位置，装配时只需要将笔芯从尾端插入，再压入封堵件即可完成整笔组装，单支笔的装配耗时可以控制在数秒内，适配大规模自动化装配的生产节奏。
