机床用L型定位安装支座结构设计

项目分类:通用机械零部件 发布时间:2024-03-14 ID:743674
  • 机床用L型定位安装支座结构设计
  • 机床用L型定位安装支座结构设计

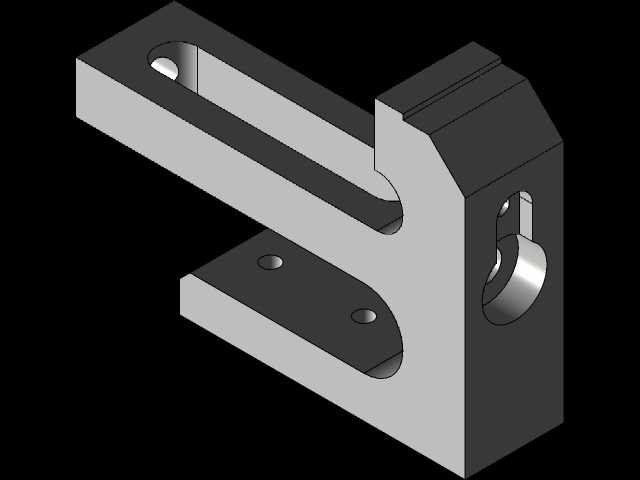

  在机床加工的工装夹具、辅助定位单元设计中,这类L型结构的安装支座是非常常见的功能构件,主要承担工件侧向定位、功能模块安装支撑的作用,常见于CA6140这类普通车床的进给系统辅助定位、工装夹具的侧向挡停单元,也可适配在小型自动化专机的工位定位结构中,作为硬限位或者辅助支撑的安装载体。从结构本身来看,整体采用一体化铣削成型的L型布局,两个互相垂直的安装基面分别承担不同方向的连接功能:水平方向的基座板上开设两个沉头安装孔,用于将整个支座固定在机床床身、工装基板的T型槽或者预制螺纹孔位上,沉孔设计可以让内六角螺栓安装后头部不突出基面,避免干涉后续安装的其他构件;垂直方向的立板上开设贯通的销轴安装孔,孔位做了倒角处理,既方便销轴装配时的导入,也能消除锐边避免应力集中,同时立板侧面的长槽结构是为了给配套的压块、调节件留出滑动行程空间,满足不同厚度工件的定位调节需求。

  设计这类构件的时候,首先要考虑的是安装边界的适配性:水平安装面的两个孔位中心距需要和机床床身常见的T型槽间距匹配,保证不需要额外加工转接板就可以直接固定;立板的高度需要匹配对应工位的工件定位高度,避免定位点过高导致工件装夹时翘起,或者过低无法起到有效挡停的作用;长槽的宽度和行程长度,要根据实际需要调节的范围来确定,槽的两侧面需要保证平行度,避免配套的滑动件在槽内移动时出现卡滞。从受力角度分析,这类支座在工作时主要承受来自工件装夹、设备运行时的侧向冲击力,所以立板和水平基板的过渡位置做了加厚的圆角过渡,避免直角位置出现应力集中,在频繁受冲击的工况下出现断裂变形;垂直方向的销轴孔和水平安装面的垂直度需要控制在0.02mm以内,保证安装在孔内的定位销轴和安装基面垂直,避免定位时出现角度偏差,影响工件的加工精度。

  实际应用场景中,这类支座除了在普通车床的进给行程限位、工装定位中使用,也可以经过尺寸调整后用在铣床的工件侧向定位、钻床的工装挡停结构中,甚至在小型输送线的工位阻挡机构里也能看到类似结构的身影。设计建模的时候,需要优先保证两个安装基面的平面度要求,所有安装孔的位置度公差需要结合实际装配需求设定,长槽的加工工艺性也要提前考虑,槽的深度不能超过立板厚度的三分之二,避免立板刚性不足,在受力时出现变形。另外,构件的边缘都做了小倒角处理,除了去除加工毛刺,也能避免装配时划伤操作人员,同时减少应力集中的点位。从安装流程来看,装配时首先需要将水平基面和安装基板的贴合面清理干净,避免铁屑、毛刺垫在结合面之间导致安装倾斜,之后用内六角螺栓穿过沉孔预紧,调整好支座的位置后再按对角顺序拧紧螺栓,保证受力均匀,最后将定位销轴穿入立板的孔位,锁紧固定螺钉就可以完成安装,后续如果需要调整定位位置,只需要松开水平安装的螺栓,沿着长槽方向调整到对应位置再重新锁紧即可,不需要完全拆卸构件,调试效率较高。

  这类结构看似简单,但在机床辅助构件里属于实用性很强的设计,没有多余的冗余结构,每一处几何特征都对应实际的功能需求:沉孔对应螺栓安装的防干涉需求,长槽对应位置调节的行程需求,过渡圆角对应刚性提升的需求,孔位倒角对应装配便利性的需求,所有尺寸的设定都围绕实际安装场景的边界条件展开,既不会因为尺寸过大浪费材料和安装空间,也不会因为尺寸过小导致刚性不足、调节行程不够。在三维建模过程中,这类零件需要重点关注各个特征之间的位置公差关联,比如销轴孔中心到水平安装面的高度尺寸,直接决定了定位点的高度,两个安装孔的中心距决定了安装时的适配性,长槽的对称度决定了滑动调节时的顺畅度,这些参数都需要结合实际应用场景的需求反复校核,不能随意设定。
