FRC赛事用固定投射作业装置结构设计

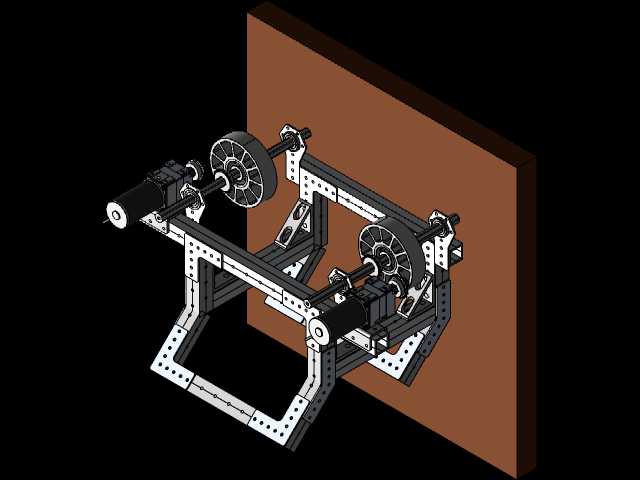

　　在青少年工程创新竞赛的机械系统搭建场景里，固定投射类执行机构一直是得分端的核心功能单元，这类装置不需要承担大范围位移的负载，只需要在预设安装点位完成稳定的物料投射动作，对结构刚性、动作一致性的要求远高于移动类部件。这套固定投射装置的设计，最初是围绕赛事规则里的定点得分需求展开，首先要明确的是安装边界——整个机构需要适配常规竞赛机器人的上层安装平台，安装孔位预留了兼容20系列铝型材的槽距，不需要额外做转接件就能直接固定在机器人框架的上层横梁上，整体外轮廓在投射方向的长度控制在320mm以内，横向宽度不超过180mm，垂直方向高度控制在220mm，不会遮挡机器人上部的视觉传感器安装位，也不会超出赛事规则里的机器人初始尺寸限制。

　　从功能逻辑上看，这套装置核心要解决的是投射动作的重复精度问题，不同于移动类投射机构需要兼顾多方向角度调整，固定射手的投射角度是在赛前根据场地标定结果预设好的，所以结构上没有做复杂的角度调节转轴，而是直接将发射导向槽的仰角锁定在18度，这个角度是经过多轮场地测试选定的，能够在标准发射弹力下让投射物以最优抛物线落入目标得分区域，省去了赛中角度调整的结构冗余，也避免了转轴间隙带来的角度偏移问题。投射动力的传递路径做了最短化设计，动力输入轴直接连接驱动轮组，中间没有额外的齿轮传动环节，减少了传动间隙带来的动力损耗，驱动轮采用双轮对夹的结构，两轮的中心距比投射物直径小2mm，依靠轮面的摩擦力给投射物提供初始加速度，轮面选用了邵氏硬度60A的聚氨酯材质，既能提供足够的摩擦力，又不会因为硬度过高挤压损伤投射物表面，影响多次投射的一致性。

　　结构的刚性设计是这套装置的重点，整个主体框架采用6mm厚度的6061铝合金板材切割成型，两侧的支撑板通过三根横向的连接柱做刚性拉结，连接柱两端都做了沉头孔设计，装配后螺栓头不会突出板件表面，避免和周边其他机构产生运动干涉。投射导向槽的内壁做了0.5mm的倒角处理，投射物在进入轮组之前的导向行程是120mm，这段导向槽的内壁平面度控制在0.1mm以内，能够保证每一次投射物进入驱动轮组的位置偏差不超过0.2mm，从根源上降低投射落点的离散度。在进料端的位置，设计了一个单向限位的弹片结构，弹片的预压角度设置为12度，只允许投射物从进料方向进入导向槽，不会因为机器人的移动颠簸或者发射时的后坐力导致待投射物料反向滑出，这个弹片的固定位置做了长圆孔设计，可以根据不同规格投射物的尺寸微调弹片的预压量，适配38mm到42mm直径范围内的球形投射物。

　　实际应用场景里，这类固定投射装置通常会布置在机器人的上部靠前位置，进料端对接机器人内部的储料仓，储料仓的出料口直接对准导向槽的进料位置，不需要额外的送料机构就能依靠重力让投射物依次进入发射位，简化了整个得分系统的结构复杂度。考虑到赛事里的快速维护需求，整个装置的所有连接螺栓都采用了统一规格的M3内六角螺栓，不需要携带多种规格的拆装工具，驱动轮的固定采用了快拆式的顶丝结构，如果轮面出现磨损，只需要松开顶丝就能在1分钟内完成轮组更换，不需要拆解整个主体框架。在安装接口的设计上，底部的两个安装脚做了U型开口槽，安装时不需要完全拧下螺栓就能调整装置的前后位置，调整行程有40mm，可以根据机器人整体的重心分布微调装置的安装位置，避免因为上部机构重量过于靠前导致机器人爬坡时出现前倾问题。

　　从设计思路的角度来说，这套固定射手没有追求复杂的多功能集成，而是把定点投射的稳定性作为核心目标，砍掉了所有非必要的活动结构，把所有公差都集中在影响投射精度的导向槽和驱动轮组位置，其他非配合面的公差适当放宽，既降低了加工难度，也不会影响最终的使用性能。在结构的轻量化处理上，两侧支撑板的非受力区域做了多个减重孔设计，在不降低板件抗弯强度的前提下，把整个装置的自重控制在780g以内，不会给机器人的行走系统带来过多的负载负担。后坐力的抵消也在设计考虑范围内，驱动轮组的安装位置正好在底部安装脚的垂直正上方，发射时产生的后坐力会直接传递到机器人的主框架上，不会产生额外的扭矩让装置出现松动，长时间连续投射也不会出现螺栓移位的问题。
