带三角加强筋法兰安装式筒形连接支座结构

　　在工业管路布设、动力传输组件架设以及小型机电设备的安装固定场景中，这类带三角加强筋的法兰安装筒形支座是十分常见的支撑连接构件，它的核心作用是为穿设其中的轴类、管类零件提供稳定的径向支撑，同时通过法兰端面实现与设备机架、安装面板的可靠固定，避免悬臂类安装结构在长期受载后出现形变、偏移甚至断裂的问题。从结构设计逻辑来看，主体采用空心筒身结构并非单纯为了减重，一方面是为了给待支撑的杆件、管线留出穿设通道，减少额外的转接零件，另一方面空心筒的截面惯性矩在同等耗材下远高于实心结构，能够在控制整体重量的前提下保证足够的抗弯折、抗扭转载荷能力。

　　筒身与安装法兰衔接的位置均匀布置了多道三角加强筋，筋板的厚度与筒身壁厚保持合理的比例，每道筋板同时贴合筒身外壁与法兰安装面，将法兰连接点的受力直接传导至筒身整体，避免法兰与筒身衔接的直角位置出现应力集中，在设备运行产生持续振动的工况下，这种加强结构能够大幅降低焊缝或者衔接位置出现疲劳开裂的概率。法兰端面上均匀分布的多个安装孔采用沉孔设计，安装时螺栓头部可以完全没入法兰端面以内，不会突出安装面干涉其他相邻零件的布设，孔位的分布圆直径经过匹配计算，既保证螺栓拧紧后有足够的压紧力防止支座松动，又不会因为孔位过于靠近法兰外缘导致法兰边缘在螺栓预紧力作用下出现翘曲变形。

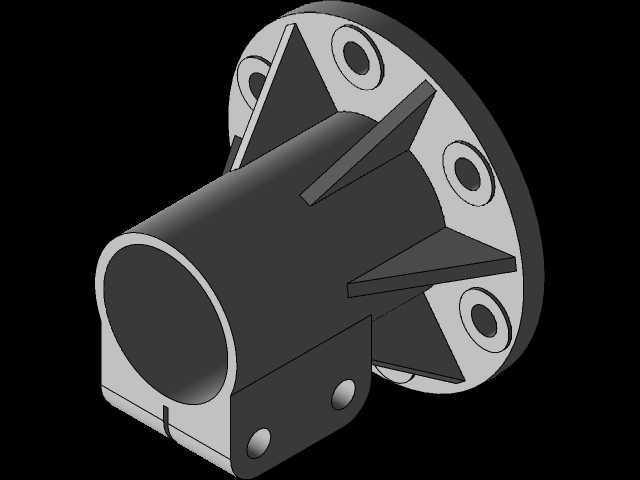

　　筒身远离法兰的一端设置了带两个定位销孔的夹持开口结构，这个结构的设计是为了在穿入管类或者轴类零件后，通过拧紧对应位置的紧固件让开口产生微量形变，抱紧内部穿设的零件，实现轴向位置的微调与固定，不需要额外加工键槽或者定位台阶，适配一定尺寸公差范围内的被支撑零件，降低配套零件的加工精度要求。在实际安装边界的适配性上，这类支座的法兰端面平面度有严格的设计要求，安装时不需要额外加工调整垫片就可以与平整的安装面板完全贴合，筒身的轴线与法兰端面的垂直度公差控制在合理范围内，保证穿设其中的轴类零件运转时不会出现偏磨，筒身的内径尺寸根据常见的标准管材、光轴外径系列设计，能够直接适配市面上多数通用规格的传动光轴、流体输送管路，不需要单独定制转接衬套。

　　在不同的应用场景中，这类支座可以根据实际载荷情况调整壁厚与筋板尺寸，轻载工况下可以适当减薄壁厚降低整体重量，重载或者有冲击载荷的工况下则可以加大筋板厚度、增加筒身壁厚，甚至在筒身内部加装衬套来提升耐磨性能，整体结构的模块化程度很高，不需要大幅改动主体结构就可以适配多种不同的使用需求。从加工工艺角度来看，这种结构既可以采用铸造成型后再做机加工的方式批量生产，也可以通过板材切割、焊接拼接的方式进行小批量定制，生产灵活性较强，焊接成型的版本可以根据实际安装空间灵活调整筒身长度与法兰尺寸，适配非标准的安装空间需求，铸造成型的版本则适合大批量标准化生产，成本更低且零件一致性更好。在设备维护层面，这种支座的结构没有复杂的内腔或者易损死角，日常检查时可以直观看到加强筋与衔接位置的状态，一旦出现裂纹或者形变可以及时发现更换，法兰连接的固定方式也让支座的拆装十分便捷，不需要拆解周边的大量管线或者传动零件就可以完成更换作业，大幅降低设备停机维护的时间成本。
