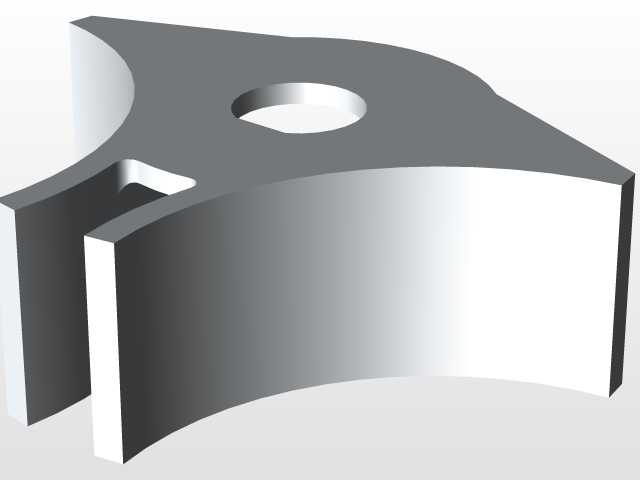

CIMple变速器配套编码器安装固定支架

　　在FRC机器人竞赛的传动系统搭建场景中，CIM电机作为核心动力输出单元，常采用双电机并联输入CIMple变速器的布局来提升扭矩输出能力，而转速反馈环节的编码器安装，一直是紧凑传动舱布局里的难点——双电机与变速器壳体之间的间隙狭窄，常规编码器支架要么无法卡入安装间隙，要么固定后存在同轴度偏差，导致转速采集数据跳变，影响闭环控制精度。这款支架的设计完全贴合双CIM电机与CIMple变速器的装配间隙，整体采用环抱式卡装结构，不需要额外在电机或变速器壳体上打孔攻丝，直接卡入两个CIM电机的相邻壳体与变速器输入侧的衔接位置，就能完成定位，适配Grayhill 63R系列编码器的安装尺寸，安装后编码器转轴与变速器输出轴的同轴度偏差可控制在0.

　　1mm以内，避免高速运转时编码器轴承承受额外径向力，延长传感器使用寿命。从结构细节来看，支架主体采用多段弧形贴合面设计，每一段弧面的曲率都匹配对应位置的电机外壳、变速器壳体的外轮廓，卡装后接触面积足够大，不会因为机器人运行中的振动出现松脱移位；支架上预留的编码器安装孔位做了沉台设计，编码器装入后端面与沉台贴合，轴向定位精度有保障，同时孔位周边做了加强筋结构，避免长期受力出现孔位变形。考虑到竞赛场景里零件常采用3D打印加工的需求，支架的分体式结构拆分了顶部与底部的独立零件，所有安装面的打印支撑都设计为易剥离结构，打印完成后不需要复杂的后处理，去除支撑后就能直接装配，不存在封闭空腔导致的打印积料问题，也没有需要额外支撑的悬空薄壁结构，

　　打印成功率高。安装边界方面，支架卡入后不会超出双电机与变速器组合体的原有外轮廓尺寸，不会和传动舱内的布线、其他结构件产生干涉，整体占用的轴向空间仅为12mm，在原本就非常紧凑的电机间隙里完成布置，不需要调整原有电机与变速器的安装位置，也不需要改动传动系统的其他零件，属于原位替换的加装配件。实际使用中，这款支架解决了双CIM电机配CIMple变速器时编码器无合适安装位的问题，不需要对原有传动结构做任何破坏性改装，装配时只需要将支架对准两个电机之间的间隙推入，直到弧形面完全贴合壳体，再用两颗扎带穿过支架上预留的绑扎孔，将支架与电机壳体绑扎固定即可，整个装配过程不需要特殊工具，几分钟就能完成编码器的安装固定。固定完成后，

　　编码器的检测轮或转轴可以直接对接变速器的转速检测位，采集的转速信号稳定，即使在机器人急加速、急减速、碰撞等极端工况下，支架也不会出现移位，信号采集的误差可以控制在竞赛要求的允许范围内。从设计逻辑上，这款支架没有采用通用支架的可调式长孔结构，而是完全针对特定的电机、变速器、编码器组合做了定尺寸设计，虽然通用性不强，但在特定应用场景下的安装精度、固定可靠性都远高于通用可调支架，非常适配竞赛机器人这种追求高可靠性、紧凑布局的使用场景，不需要现场反复调整安装位置，装配效率更高，也避免了可调结构长期使用后出现的螺栓松动、位置偏移问题。支架的壁厚设计兼顾了强度与轻量化要求，主体壁厚2.5mm，在安装位、受力贴合位置局部加厚到4mm，既保证了3D打印后的结构强度，能承受编码器安装后的受力以及运行中的振动冲击，又不会过度增加重量，符合竞赛机器人对零件轻量化的要求。
