FRC竞赛设备无线电摄像头集成安装支架

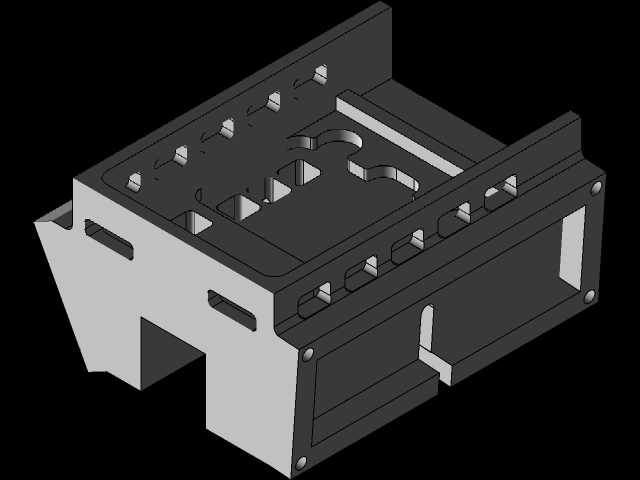

　　在FRC机器人竞赛的设备搭建环节，机载电子元件的集成安装一直是结构设计的重点，既要保证各元件的安装稳固性，避免机器人在高速移动、碰撞过程中出现元件移位、接线松脱的问题，又要尽可能压缩安装空间，降低整体结构重量，同时还要兼顾各元件的工作朝向要求，保证信号传输与图像采集的有效性。这款集成安装支架正是针对1英寸方形管架的安装基准设计，可同时容纳FRC无线电模块、RSL模块以及120°视角网络摄像头三类核心机载元件，解决了传统分散安装需要多个独立支架、占用安装空间大、布线杂乱的问题。

　　从实际应用场景来看，FRC竞赛机器人的框架普遍采用1英寸规格的方形铝管搭建，这类型材的安装孔位间距统一，结构强度充足，是各类机载元件的主要安装载体。传统安装方式中，无线电、RSL指示灯、摄像头往往需要分别设计独立的安装支架，不仅增加了整体零件数量，提升了装配复杂度，多个支架的叠加还会占用更多的框架空间，甚至会遮挡摄像头的拍摄视角，或是影响无线电模块的信号传输。这款集成支架采用一体化的盒式结构设计，直接卡接固定在1英寸方形管的外侧，不需要额外占用框架内侧的布线空间，安装时仅需通过侧面的紧固螺丝即可完成与管架的固定，装配效率远高于分散式支架方案。

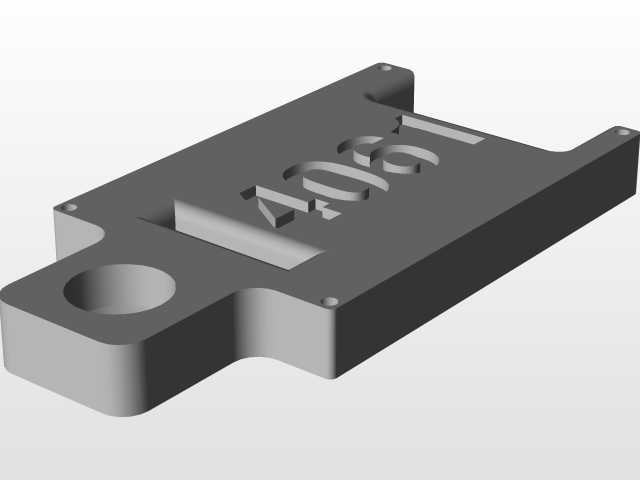

　　在功能特性设计上，支架针对三类元件的安装需求做了专属的结构适配。针对120°网络摄像头，也就是常用的亚马逊WideCam F100型号，支架前端预留了匹配摄像头外形的安装槽位，槽位的开口角度完全匹配摄像头120°的广角视野，不会出现结构件遮挡拍摄画面的问题，同时槽位周边设置了定位凸台，摄像头装入后可直接卡紧定位，不需要额外打胶或者增加复杂的压片结构，拆卸维护也十分方便。针对无线电模块，支架中部设置了带散热间隙的安装平面，平面上预留了对应模块安装孔位的固定柱，模块安装后底部与支架平面之间留有2mm左右的间隙，可保证模块工作时的空气流通，避免长时间运行出现积热问题，同时安装位置避开了摄像头的走线区域，不会出现信号线与射频线互相干扰的情况。针对RSL模块，支架上部设置了对应的指示灯避让孔，模块安装后指示灯可直接透过孔位外露，保证竞赛过程中裁判与操作人员可清晰观察到设备的运行状态，不会被支架结构遮挡。

　　从设计思路来看，这款支架采用了功能集成化的设计逻辑，将三个元件的安装需求整合到单个结构件上，在保证安装强度的前提下尽可能做了轻量化处理。支架的侧壁与底板都做了均匀的减重槽设计，这些减重槽并非随意开设，而是沿着结构的应力分布路径布置，在去除多余材料、降低零件重量的同时，不会影响整体的结构刚性，即使机器人在竞赛过程中发生剧烈碰撞，支架也不会出现变形断裂的问题。支架与方形管的连接部位做了贴合型面设计，安装面与1英寸方管的外表面完全贴合，接触面积足够大，紧固后不会出现转动、移位的问题，同时连接位置设置在支架的重心处，可避免长时间使用后支架因自重出现下垂偏移，保证摄像头的拍摄角度始终处于设计位置。

　　在安装边界与尺寸适配方面，支架整体的宽度与1英寸方管的宽度保持一致，安装后不会向管架两侧突出过多，避免机器人在移动过程中支架突出部位与场地道具、其他机器人发生剐蹭。支架的纵深尺寸经过反复校核，安装后摄像头的镜头前端与支架前端面齐平，不会出现镜头突出容易被碰撞损坏的问题，同时无线电模块的天线接口位置预留了足够的接线空间，常规的SMA接头可直接插接，不需要额外调整接线角度。RSL模块的安装位置距离支架上表面的高度经过优化，既保证指示灯的可视角度，又不会因为位置过高增加整体的迎风阻力，影响机器人的高速移动稳定性。

　　从实际使用的角度来看，这类集成支架的应用可大幅简化机器人上部电子元件的布线流程，三个元件的接线都可沿着支架内侧的走线槽集中布置，顺着方形管的内腔引到机器人的主控区域，避免线束外露被剐蹭扯断。同时一体化的结构也减少了装配时的零件对齐工作量，操作人员仅需一次定位即可完成三个元件的安装基准校准，不需要反复调整每个独立支架的位置与角度，可有效缩短机器人的搭建调试周期。支架的结构圆角都做了R2以上的倒角处理，没有尖锐的边角，装配过程中不会划伤操作人员，也不会刮损元件的连接线外皮，符合竞赛设备的安全设计要求。
