机床用开槽夹紧式轴座连接构件

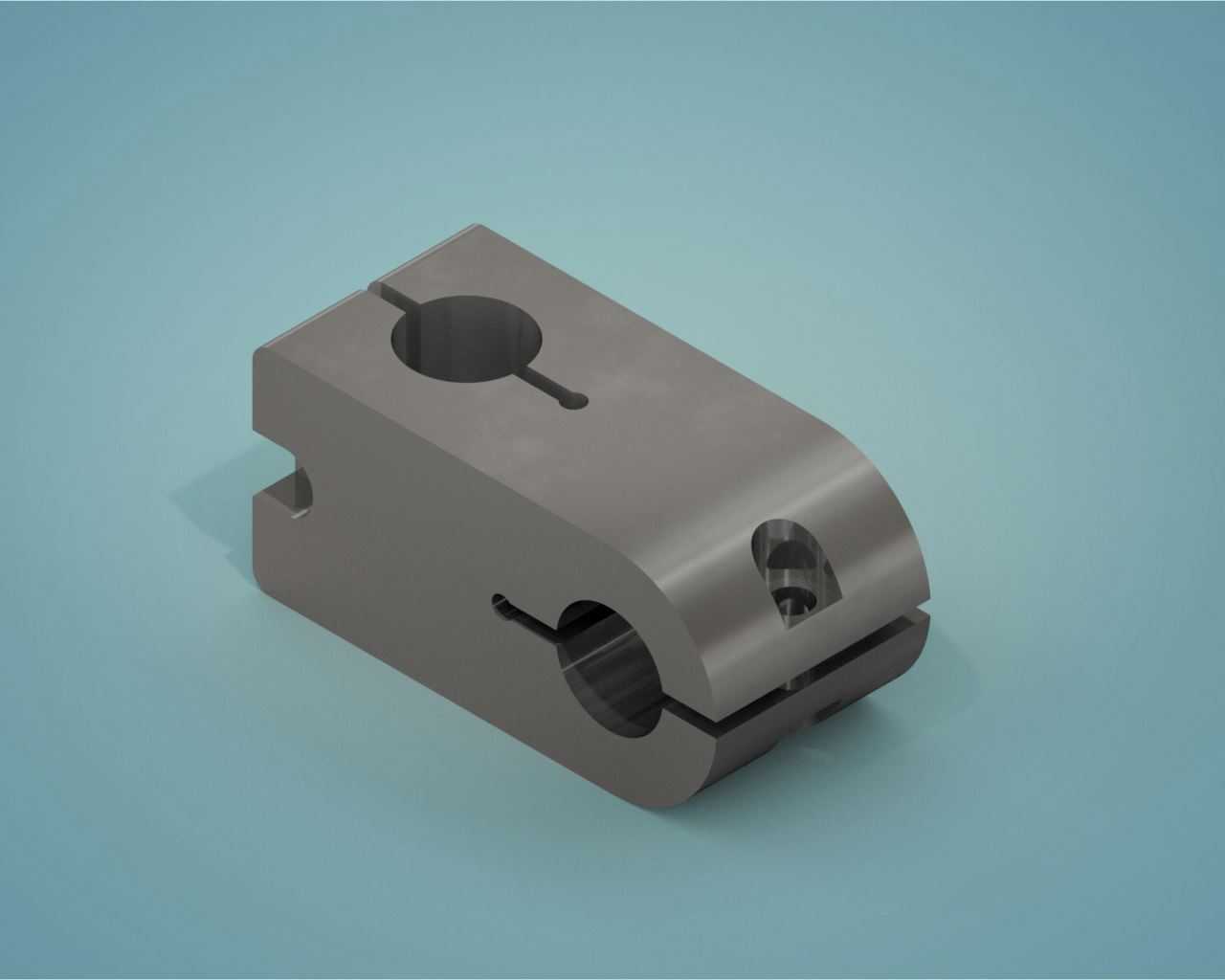

　　该构件属于机床进给系统里的轴系支撑夹紧类零件，日常在普通车床、卧式铣床的溜板箱传动副、刀架微调机构中应用较多，主要承担光轴的径向定位、轴向锁紧以及辅助支撑作用，避免轴系在往复进给、切削受力过程中出现径向窜动或轴向滑移，保障传动精度的稳定性。从结构设计来看，构件主体采用长方体与半圆弧结合的构型，上部开设带通槽的光孔，下部同样设置带开口槽的横向通孔，这种开槽结构是典型的胀紧夹紧设计思路——当锁紧螺钉拧入上部孔旁的螺纹孔时，槽口产生弹性形变，即可抱紧穿入孔内的光轴，无需额外加工键槽或轴肩，就能实现无间隙的轴系固定，装配调整时的便利性远高于整体式轴座。上部的方形安装面可直接贴合机床的安装基板，通过侧边的螺纹孔完成构件自身的定位固定，

　　下部半圆弧端头的设计是为了避让相邻的传动齿轮或连杆结构，避免在机构往复运动过程中发生运动干涉，这也是机床内部紧凑安装空间下的常规设计处理方式。从安装边界来看，构件的整体长宽高比例适配CA6140这类普通车床的溜板内部安装空间，上部安装孔的轴线与下部横向轴孔的轴线呈空间垂直布局，垂直方向的孔距公差控制在0.02mm范围内，能保障穿入的两根轴保持精准的垂直位置关系，避免轴系运行中出现附加弯矩，延长轴和支撑轴承的使用寿命。构件上所有的槽口宽度都经过受力核算，当采用8.8级内六角螺钉锁紧时，槽口的弹性变形量刚好能满足抱紧直径公差为h7的光轴，既不会因为变形量过大导致构件出现塑性形变，也不会因为夹紧力不足导致轴在受切削冲击时出现打滑。

　　在实际设备运行中，这类夹紧座往往配合光轴、调节螺钉使用，多用于需要频繁调整轴系位置的场合，比如车床的仿形加工附件、铣床的行程限位机构调整，调整时只需松开锁紧螺钉，即可沿着光轴轴向滑动构件到目标位置，拧紧螺钉后就能完成固定，无需拆卸周边其他零部件，大幅降低设备调试、维护的时间成本。构件的所有棱边都做了0.5mm的倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员或相邻零件的表面，另一方面也能减少应力集中，避免在长期受交变切削载荷的情况下出现棱边开裂的问题。下部横向孔的槽口两侧预留了0.1mm的贴合间隙，当螺钉锁紧时，两侧面能完全贴合，保障夹紧力均匀分布在孔的整个圆柱面上，不会出现局部应力过大夹伤光轴表面的情况。

　　从加工工艺性来看，该构件的所有加工面都可以通过普通铣床、钻床完成加工，无需特殊工装或五轴设备，适合批量生产，毛坯可采用型材直接下料，材料选用45号钢经调质处理，表面发黑防锈，能满足机床内部非外露零件的使用强度和防护要求。在三维建模过程中，这类零件需要重点关注槽口的弹性变形区间核算，以及孔系之间的位置公差标注，建模时需要预留出锁紧螺钉的安装空间，同时要模拟装配状态下的干涉情况，确保相邻运动部件在全行程范围内都不会与该构件发生碰撞，另外还要注意安装面的平面度要求，若安装面平面度超差，会导致构件锁紧后出现歪斜，进而影响轴系的同轴度，最终导致传动卡滞或磨损加剧。
