多翼式带定位凸台机械连接结构件

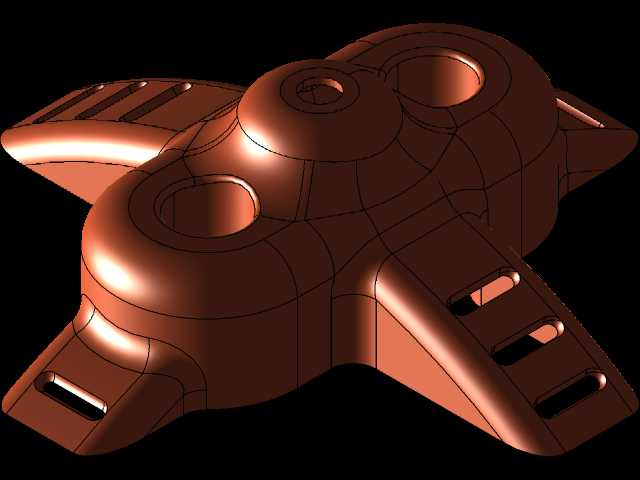

　　该结构件属于典型的机械连接支撑类构件，日常多应用在工装夹具定位、小型设备机架接驳、气动元件辅助安装等场景中，核心作用是在多方向受力的安装位提供稳定的支撑与连接基准，避免单一安装孔位受侧向力出现松脱、位移的问题。从结构设计逻辑来看，构件中心设置带通孔的球形凸台，这个凸台是整个零件的定位基准，中心通孔可穿装定位销或者紧固螺栓，球面过渡的设计能够分散凸台根部的应力集中，在承受垂直方向的压装力或者轻微冲击载荷时，不会出现根部断裂的问题。从中心基座向外延伸出四个均匀分布的翼状安装支脚，每个支脚都做了加厚的过渡圆角处理，支脚表面开设的长条形槽是安装调节位，允许安装时根据实际装配公差做小范围的位置微调，不需要严格控制预装件的孔位精度，

　　能降低配套零件的加工精度要求，减少装配环节的修配工作量。支脚的末端做了斜切收边处理，一方面是减少零件整体重量，去除不必要的冗余材料，另一方面也能避免安装时支脚边缘和相邻构件发生干涉，在狭小的安装空间内也能顺利完成装配。整个零件的壁厚设计遵循均匀过渡原则，基座主体壁厚和支脚壁厚差值控制在2毫米以内，不管是采用注塑成型还是金属铣削加工，都不会因为壁厚差过大出现缩痕、应力变形的问题。从安装边界来看，四个支脚的外轮廓形成的外接圆直径是整个零件的最大安装占用尺寸，安装时需要预留出对应大小的平面安装位，中心凸台的高度决定了零件和安装基面之间的垂直间隙，这个间隙可以用来穿装管线、避让安装基面的凸起焊点或者加工残留的毛刺，

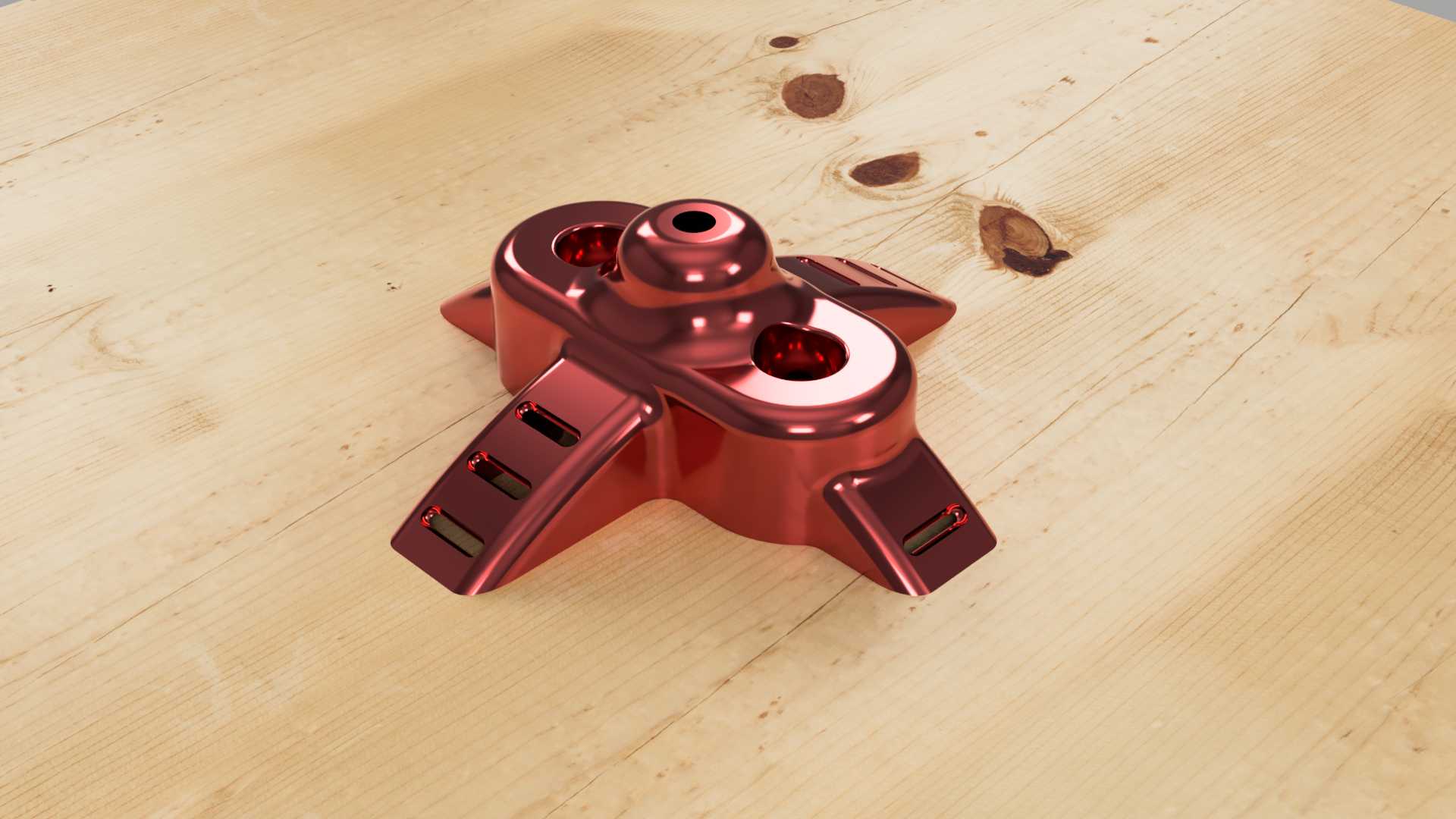

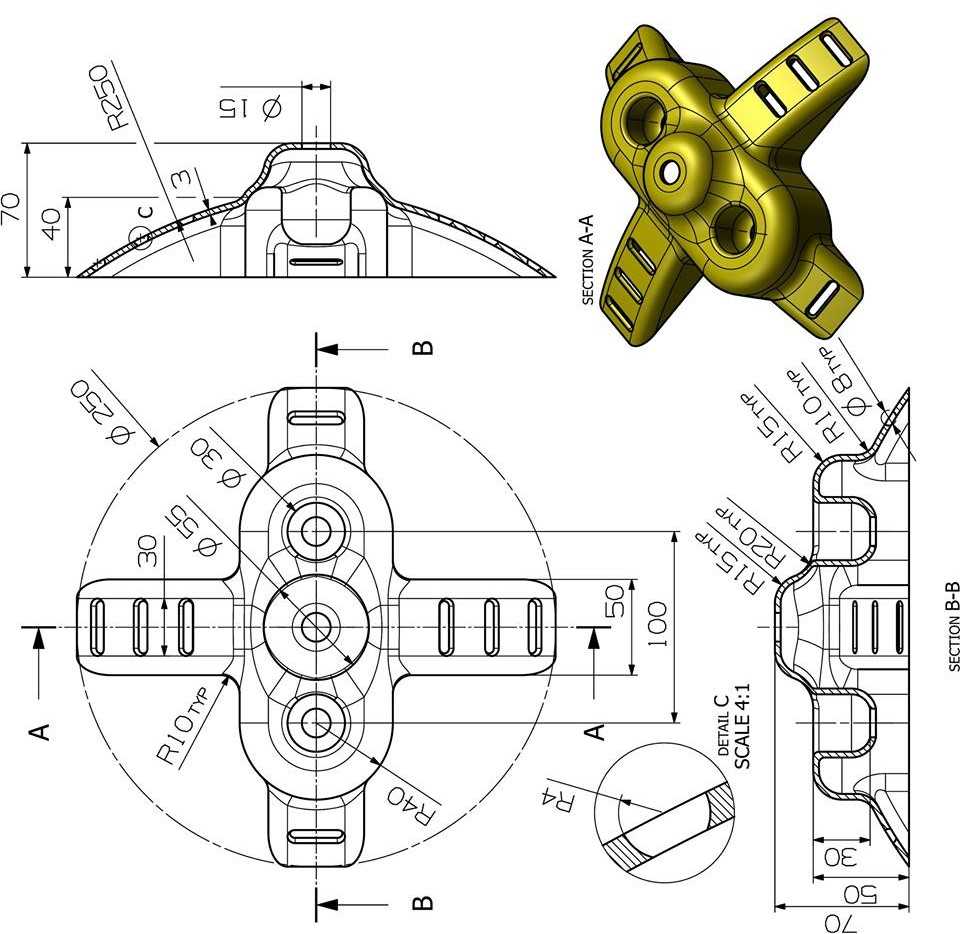

　　不需要额外加工基面沉台来避让。零件表面做了亮面质感处理，实际生产中如果采用铝合金材质可以做阳极氧化处理提升耐磨性能，如果采用工程塑料材质可以做表面抛光减少和相邻零件的摩擦阻力。在建模过程中需要重点关注几个结构细节：一是支脚和中心基座连接位置的圆角过渡，这个位置是整个零件应力最高的区域，圆角半径不能小于支脚壁厚的三分之一，否则受侧向冲击力时很容易从根部断裂；二是中心凸台的通孔同轴度，这个孔是整个零件的定位基准，同轴度公差需要控制在0.05毫米以内，否则安装后会出现定位偏移，影响整套机构的装配精度；三是支脚上的长条槽的位置度，四个槽的中心需要和中心凸台的轴线保持对称，否则安装锁紧时会出现受力不均，导致零件倾斜、锁紧失效。

　　这类结构件虽然看起来造型有一定复杂度，但本质是围绕中心定位基准做的多方向安装延伸设计，核心是解决单孔安装无法承受多方向载荷的问题，在小型自动化设备的辅助定位、工装夹具的快换支座、手动工具的连接基座等场景中都有很高的复用性，设计时不需要追求过于复杂的曲面造型，所有的曲面结构都要服务于应力分散、装配避让、安装调节这些实际功能需求，避免出现为了造型而增加无意义曲面、提升加工难度的问题。实际选型使用时，需要根据承载的载荷大小选择对应材质，轻载场景下可以选用ABS或者尼龙材质降低成本，中载场景下选用6061铝合金做硬质氧化处理，重载冲击场景下可以选用45号钢做调质处理，不同材质下的壁厚可以根据材料强度做对应调整，但整体的结构受力逻辑不需要改动，只需要调整对应壁厚的尺寸参数即可满足不同场景的使用需求。
