CA6140车床用卡夹零件结构设计

　　在普通卧式车床的切削加工场景中，卡夹类零件是辅助完成工件装夹定位的核心功能部件之一，这类零件直接决定了加工过程中工件的装夹刚性与定位精度，尤其在CA6140这类通用卧式车床的中小批量轴类、盘类零件加工工序中，适配性良好的卡夹结构能够有效减少装夹辅助时间，降低切削过程中的工件振颤风险。从实际加工工况来看，CA6140车床主轴最高转速可达1400r/min，常规切削45号钢时的背吃刀量最大可到6mm，这就要求配套的卡夹零件在承受切削载荷时不能出现结构性形变，同时要兼顾装夹操作的便捷性，不需要额外复杂工具就能完成工件的锁紧与松脱。

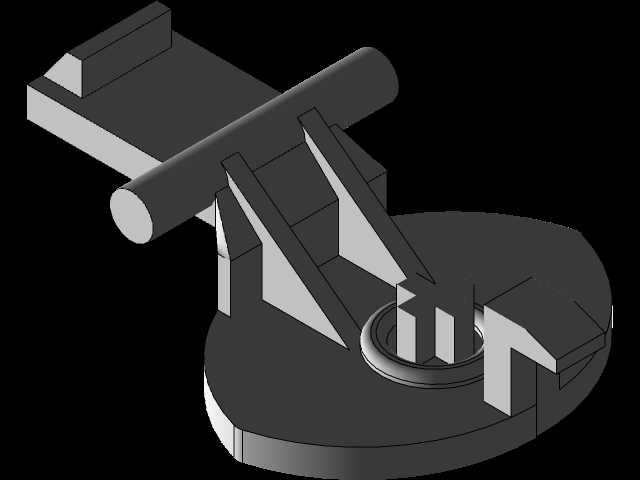

　　从结构设计逻辑来看，这款卡夹采用了底座加肋板支撑的组合式结构，底部圆盘状结构是安装基准面，加工时需要保证底面的平面度误差控制在0.02mm以内，才能和车床配套的安装法兰面实现紧密贴合，避免安装后出现倾斜导致的装夹同轴度偏差。底座中心设置的阶梯孔结构，是为了适配车床主轴端的定位轴径，孔与轴的配合选用H7/h6的间隙配合，既保证安装时的顺畅性，又能控制径向跳动量在允许范围内。侧面伸出的圆柱杆结构是卡夹的施力操作端，操作人员扳动该杆体就能带动内部的夹紧块实现径向位移，完成对工件内孔或者外圆的抱紧动作，杆体的直径经过载荷校核，在施加200N扳动力的情况下，杆体的最大弯曲应力远低于45号钢调质后的许用应力，不会出现扳动断裂的问题。

　　支撑肋板的设计是这款卡夹结构的关键强化部分，在操作杆与底座、夹紧块的连接位置设置了多块三角形肋板，肋板的厚度设置为8mm，能够将操作杆施加的夹紧力均匀传递到底座与夹紧端，避免应力集中导致的焊缝开裂或者结构变形。夹紧端的块状结构采用了对称式布局，两个夹紧块的工作面做了防滑纹理处理，和工件接触时的摩擦系数可以达到0.3以上，在夹紧力达到额定值时，能够传递的最大切削扭矩超过120N·m，完全覆盖CA6140车床常规车削工序的扭矩需求，不会出现工件打滑飞转的安全隐患。

　　从安装边界尺寸来看，这款卡夹的底座最大外径为180mm，整体安装后突出主轴端面的高度为125mm，操作杆的伸出长度为160mm，这个尺寸范围既不会和车床的刀架运动轨迹产生干涉，也不会因为尺寸过大导致操作时碰擦车床导轨或者防护门。在实际装配调试时，需要先将底座的定位孔与主轴端的定位轴对齐，用3颗M10的内六角螺栓均匀锁紧，锁紧时要按照对角顺序分次拧紧，避免底座安装偏斜，之后要进行空载试运转，在主轴转速从低速到高速逐级提升的过程中，检查卡夹整体的动平衡状态，如果出现明显振动，需要在底座的配重位置加装平衡块，将动平衡等级控制在G6.3以内，满足高速切削的运转要求。

　　在功能适配性上，这款卡夹可以兼容直径20mm到60mm范围的轴类工件外圆装夹，也可以通过更换夹紧块的方式适配内孔直径30mm到70mm的盘类零件装夹，不需要对卡夹主体结构进行改动，只需要松开夹紧块的固定螺丝就能快速更换不同规格的钳口，适配多品种小批量的加工需求。卡夹的所有活动连接位置都设计了润滑油槽，日常维护时只需要每周在油槽位置加注一次锂基脂，就能保证活动部件的动作顺畅，不会出现卡滞或者锈蚀的问题，在铸铁件的干式切削场景下，肋板的倾斜角度设计也能让切削碎屑顺着斜面滑落，不会堆积在卡夹的活动缝隙里，减少碎屑卡滞导致的夹紧失效风险。

　　从结构建模的细节来看，所有的棱角位置都做了R2到R5的圆角过渡，既避免了热处理时的应力集中开裂问题，也能消除操作时的锐边划伤风险，夹紧块的工作面做了1:10的斜度设计，在夹紧过程中能够产生自锁效应，即使切削过程中出现振动，夹紧力也不会自行松弛，不需要额外增加锁紧装置就能保证装夹可靠性。和传统的三爪卡盘相比，这款专用卡夹的结构更简单，制造成本更低，针对特定规格工件的装夹速度更快，非常适合CA6140车床在批量加工固定规格零件时使用，能够有效提升加工工序的生产效率，降低操作人员的装夹劳动强度。
