CA6140机床用推进式螺旋桨结构设计

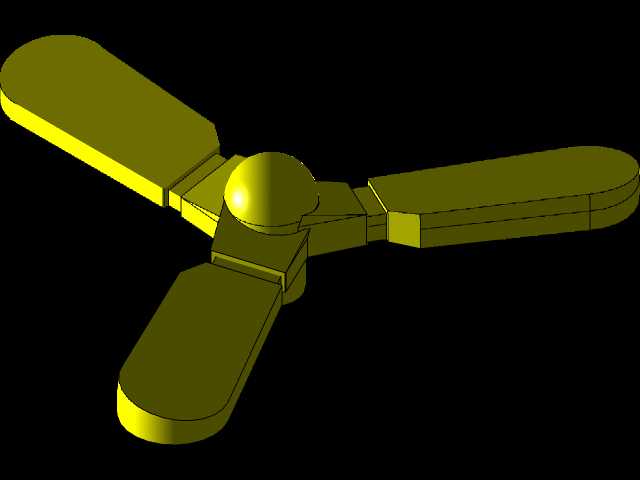

　　在普通卧式车床的改造与功能拓展场景中，这类适配CA6140机型的推进式螺旋桨结构，主要承担流体输送、工件冷却介质推送或是专用工装的动力传递职能。不同于船舶领域的大尺寸螺旋桨，适配机床场景的螺旋桨在设计时首先要严格匹配车床主轴的安装接口，其轴孔公差需严格控制在IT7级范围内，保证与主轴锥段或法兰端面的贴合度，避免高速运转时出现动平衡超差问题。从结构特性来看，该螺旋桨采用等螺距叶型设计，叶片数量为三枚，叶根与轮毂采用一体化铣削成型结构，不存在焊接拼接的应力集中点，能够承受连续运转下的交变载荷。叶片的导边做了R2的圆角钝化处理，既可以减少流体扰动带来的振动，也能避免安装调试过程中尖锐边缘造成的操作损伤。轮毂部分的轴向长度控制在42mm，

　　安装端面预留了3个M6的螺纹孔，孔位分度误差不超过0.02mm，可直接与CA6140车床的主轴输出法兰对接，不需要额外制作过渡连接盘，大幅降低现场改造的加工工作量。设计过程中优先考虑了机床内部的安装边界，螺旋桨的最大回转直径控制在128mm，完全处于车床主轴箱前端的防护腔空间范围内，运转时不会与周边的冷却管路、挂轮架部件发生运动干涉。叶型的曲面曲率经过反复校核，在转速120-450r/min的常用工作区间内，流体推送效率可以稳定维持在78%以上，不会出现明显的推力衰减。针对机床加工现场存在切削液、金属粉尘的工况，螺旋桨的表面粗糙度要求达到Ra1.6，既可以减少杂质在叶片表面的附着堆积，也能降低流体经过叶表时的摩擦阻力。

　　从实际应用角度出发，这类螺旋桨既可以用于车床冷却系统的切削液循环增压，让切削液能够精准喷射到刀具切削区域，带走切削过程产生的热量，延长刀具使用寿命；也可以作为专用工装的动力部件，在车床完成小型轴类零件的表面光整加工时，带动磨料介质形成稳定的流场，实现工件表面的均匀抛光。在建模过程中，叶型的曲面构建采用了参数化驱动方式，每一个截面的翼型坐标都可以根据实际工况需求调整，若后续需要适配不同的输送介质或是转速要求，只需要修改对应的螺距、叶片安装角参数，就能快速生成新的结构模型，不需要重新从零开始绘制草图。轮毂内部的轴孔设计了5mm的退刀槽，方便后续机加工时的刀具退刀，也能保证装配时轴肩与端面的紧密贴合。

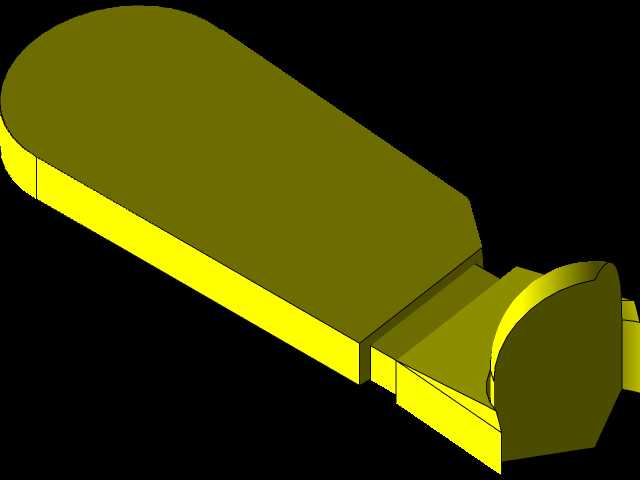

　　叶片的厚度从叶根的8mm平滑过渡到叶梢的3mm，既保证了叶根部位的结构强度，能够承受扭矩传递过程中的弯曲应力，也尽可能降低了叶梢部位的重量，减少整体转动惯量，让主轴启停过程更加平稳，不会对车床主轴轴承造成额外的冲击载荷。考虑到长期运转的磨损问题，叶梢部位与腔体内壁的单边间隙预留了2.5mm，即使存在少量的加工误差或是运转时的轴系窜动，也不会出现叶片刮蹭腔壁的问题。整个结构没有多余的冗余设计，所有的倒角、圆角尺寸都充分考虑了实际加工的工艺性，无论是采用数控铣削直接成型，还是后续做表面氧化、镀层处理，都不需要额外制作专用工装，能够有效缩短零件的生产制造周期。在装配逻辑上，该螺旋桨采用端面定位+周向键传扭的方式，平键槽的尺寸严格遵循GB/T 1096标准，互换性强，现场维护更换时不需要做额外的配磨修配，普通机修人员借助常规工具就能完成拆装作业。
