机械式游标卡尺高精度测量工具结构

项目分类:量具 发布时间:2024-03-14 ID:743753

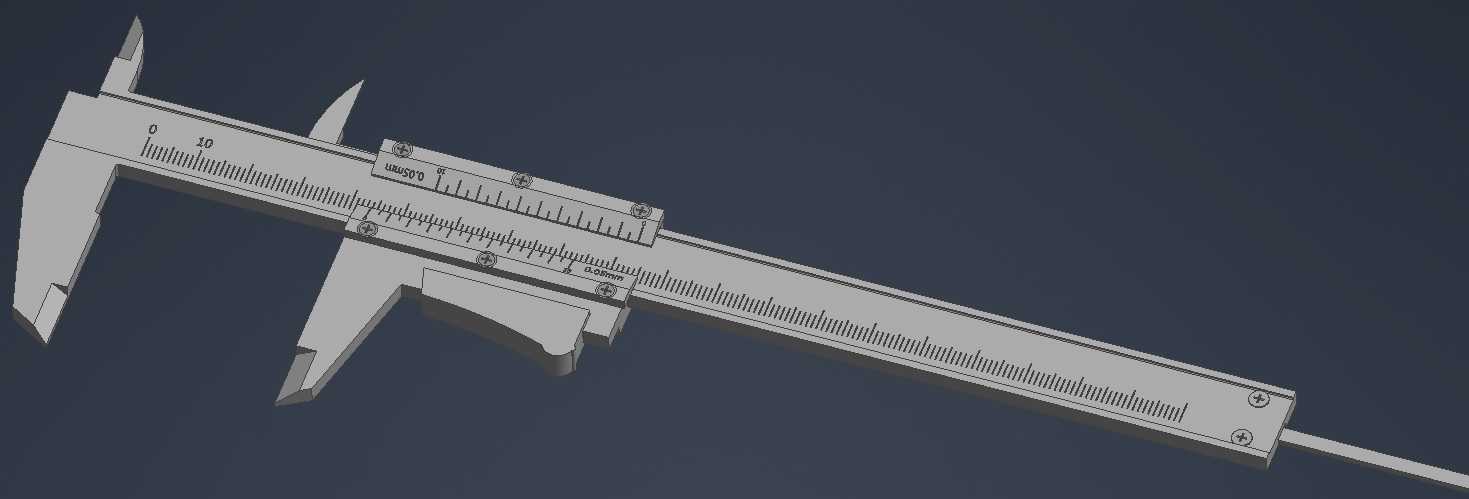

  • 机械式游标卡尺高精度测量工具结构

  在机械加工现场的尺寸检测环节,游标卡尺是一线操作与质检环节最常接触的通用测量器具,这套三维结构完整还原了机械式游标卡尺的全部装配关系,从主尺尺身的刻度蚀刻区域、滑动游标框的锁紧结构,到内外测量爪、深度测杆的配合间隙都做了精准还原,没有做简化处理,能直接用于测量原理演示、工装夹具适配参考等场景。日常生产中,这类卡尺覆盖的测量场景非常广,外测量爪可以直接检测轴类零件的外径、板材的厚度、成型件的外部轮廓尺寸,内测量爪能完成孔内径、槽宽、内腔间距的尺寸核验,尾部延伸的深度测杆则可以测量盲孔深度、台阶高度差、槽体下沉尺寸,不需要更换测头就能完成多类尺寸检测,是机加工车间、装配工位、来料检验台必备的基础量具。从结构设计逻辑来看,

  主尺采用整体不锈钢长条结构,刻度面做了平整化处理,保证游标滑动时无卡滞,滑动游标框与主尺的配合间隙控制在0.02mm精度对应的公差范围内,避免间隙过大带来的测量示值误差,游标上方的锁紧螺钉可以在测量完成后固定游标位置,方便操作人员读取数值,不会因为挪动卡尺导致游标滑移出现读数偏差。内外测量爪的刃口做了针对性修型,外测量爪的测量面保持完全平行,贴合被测工件表面时不会出现倾斜误差,内测量爪的刃口做了窄边处理,能伸入宽度较小的内槽完成测量,不会因为测爪厚度过大无法进入测量区域。深度测杆与主尺尾部的导向槽做了精密配合,测杆端面与主尺尾端面保持齐平时,游标刻度正好对准主尺零位,保证深度测量的基准统一。从安装与适配边界来看,

  这套卡尺的整体结构完全遵循通用机械式游标卡尺的尺寸规范,主尺长度对应常规0-150mm量程的卡尺规格,测量爪的伸出长度、游标框的滑动行程都和实物一致,在做检测工位的工装设计时,可以直接参考这个模型的尺寸预留卡尺操作空间,比如设计专用检测台的工件放置位时,要预留足够的空间让卡尺测量爪能够顺利卡入被测位置,不会和工装结构发生干涉。在做新员工量具使用培训时,这个三维结构可以清晰展示各部件的配合关系,比平面示意图更直观,能让学员快速理解游标读数的原理、各测量部位的适用场景,避免实际操作中出现用内测量爪测外径、深度测杆未贴紧基准面这类操作失误。结构设计上没有多余的装饰性结构,所有特征都服务于测量功能,主尺的刻度槽做了凹陷处理,

  模拟实物的蚀刻刻度,游标上的刻度与主尺刻度的对应关系完全符合游标读数原理,主尺每小格1mm,游标刻度的分度值对应0.02mm的测量精度,和工业现场常用的卡尺精度等级一致。滑动副的设计考虑了实际使用中的磨损余量,游标框与主尺的配合面预留了微调间隙,同时上方的紧固装置可以在磨损后调整配合松紧度,保证长期使用后的滑动顺畅度与测量精度。在装配场景中,这类卡尺不需要额外的电源或辅助设备,拿取即可使用,对使用环境没有特殊要求,在油污、切削液残留的机加工现场也能正常完成测量,不会因为环境因素影响使用,相比数显卡尺没有电路故障、电池亏电的问题,可靠性更强,适合生产现场的高频次测量使用。做三维建模练习时,这个模型的特征覆盖了线性阵列、拉伸切除、装配配合、间隙校验等多个常用建模知识点,从主尺的基础实体搭建,到刻度的阵列绘制,再到游标部件的装配配合,能完整练习机械零件的建模流程,同时理解量具类产品的精度控制逻辑,比如测量面的平面度要求、配合面的公差控制、刻度位置的精度要求,这些设计要点和精密机械零件的设计逻辑是相通的,掌握这类量具的结构设计思路,对后续做精密检测工装、高精度机械结构设计都有参考价值。
