VAPC数显游标卡尺测量工装结构

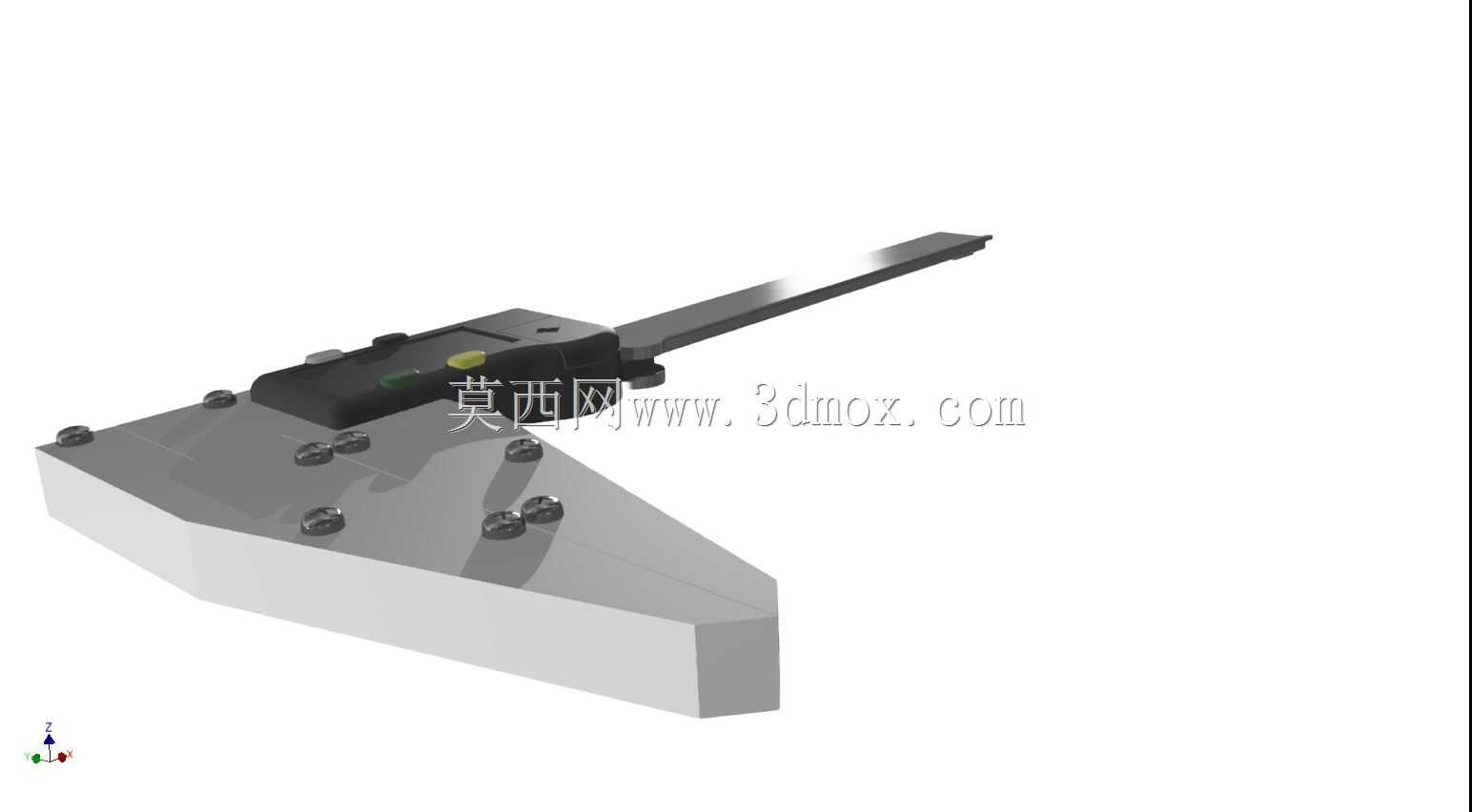

　　在机械加工现场，尺寸检测往往不是孤立完成的。普通手持游标卡尺适合快速抽测，但面对批量工件、异形基准面或需要稳定定位的测量任务时，卡尺本体需要与专用支承、定位块配合使用，才能减少人为握持偏差。图中这套VAPC数显卡尺结构，正是围绕卡尺测量动作进行的工装化设计：数显卡尺被安装在楔形基座上方，基座承担工件承托与测量基准建立的作用，卡尺沿固定方向推进，完成对工件边缘、台阶或特定轮廓位置的读数。

　　从使用场景看，这类结构常见于机床加工后的首件检验、工序间抽检以及小型零件的定位测量。操作人员将工件放置在基座平面上，利用基座的平直支承面限制工件倾斜，再推动卡尺滑尺，使测量爪接触被测位置。数显部分直接输出尺寸值，相比传统机械式刻度读数，能够降低视差带来的误读。对于需要反复测量相近尺寸的工位，这种带基座的卡尺方案比单纯手持测量更稳定，尤其适合薄壁件、小型机加工件以及需要平贴基准的零件。

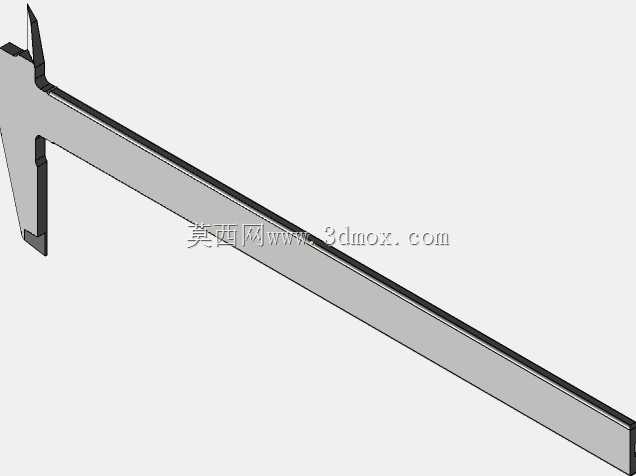

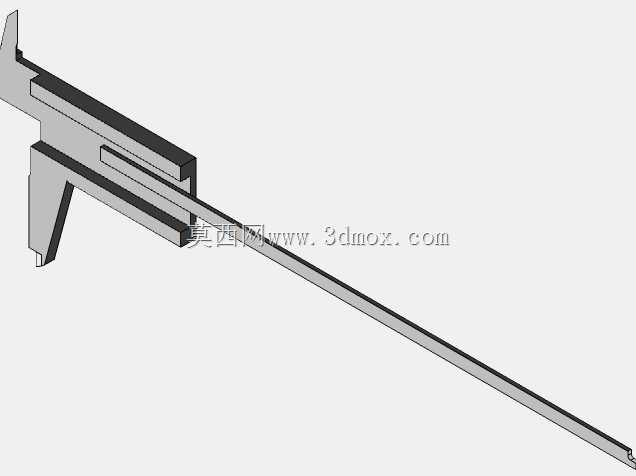

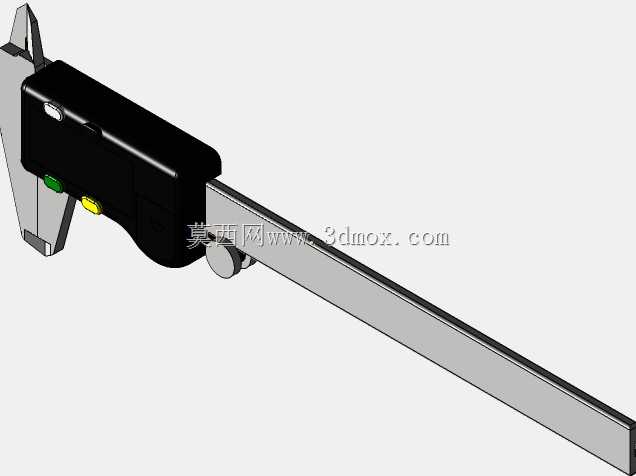

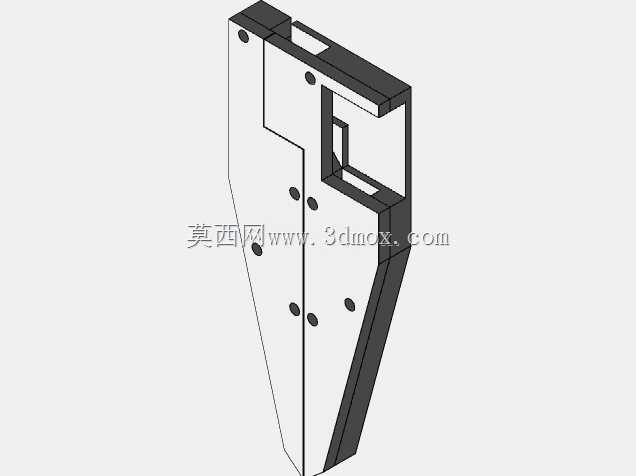

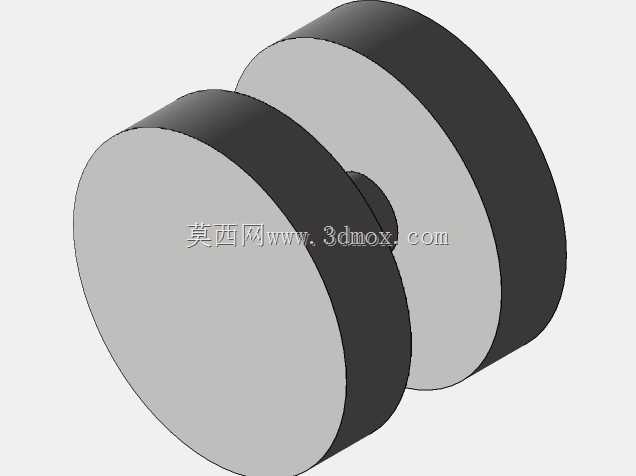

　　结构上，模型重点表现了卡尺主体、滑动测杆、数显模块以及下方安装基座之间的关系。卡尺本体保留了游标卡尺的典型长梁形式，测杆沿长度方向伸出，滑动组件带动测量爪移动；数显模块位于滑座附近，用于显示位移结果。下方楔形基座并非简单垫板，其上部平面提供测量基准，侧面和端部轮廓可根据工件形态形成避让。基座表面布置了多个紧固螺钉，用于固定卡尺安装座或调整压板位置，使卡尺与基准面之间保持确定的平行关系。

　　设计这类测量工装时，首先要处理的是测量基准与卡尺导轨方向的几何关系。卡尺测杆的运动方向应与被测尺寸方向一致，同时测量面与工件定位面之间不能产生明显夹角。若基座平面加工不平，或卡尺安装后存在翘曲，滑动过程中就会出现读数漂移。因此在三维结构中，安装座需要提供足够的接触面积，螺钉布置应尽量形成稳定约束，避免单点压紧导致卡尺梁体变形。楔形基座的底部和侧面可作为机床工作台或检验平台上的放置面，宽厚的下部结构有助于降低重心，减少测量时倾覆风险。

　　从外形边界看，长测杆向前伸出，形成设备最大长度方向；基座呈前窄后宽的楔形轮廓，既给工件放入和取出留出空间，也在卡尺安装区域保留较大支承面积。数显模块和滑座集中在基座上方，操作时手指推动滑尺即可完成测量。模型中螺钉、压板和卡尺本体的相对位置清晰，可用于检查运动干涉：测杆全行程移动时，不能与基座边缘、紧固螺钉或工件定位面发生摩擦；工件取放路径也应避开卡尺测量爪尖端。

　　功能特性上，这套结构兼顾了通用卡尺的灵活性和工装测量的重复性。卡尺本身可完成内外尺寸、台阶尺寸等常见测量，安装到基座后，则增加了定位支承和快速靠紧的能力。对于没有复杂三坐标测量设备的车间，这种方案成本较低、维护简单，且对操作人员技能要求不高。需要注意的是，数显卡尺属于精密量具，工装设计不能为了固定而过度夹紧卡尺梁体；夹紧力应作用在安装座或辅助压板上，避免使尺身产生弯曲应力。测量爪接触工件时也应控制推力，过大的接触力会造成弹性变形，影响读数真实性。

　　在建模表达上，该结构将量具与工装结合，不仅展示了卡尺外观，还体现了实际检测工位中的安装方式。工程人员可据此校核基座高度、卡尺行程、测量爪开口范围以及工件最大容纳尺寸。对于类似的专用检具设计，也可以复用这一思路：先确定工件定位基准，再布置量具运动方向，最后通过压板、螺钉和可调支承完成固定。这样形成的测量装置结构直观、动作简单，能够在加工现场提供稳定、可重复的尺寸确认手段。
