适配小型车床的3D打印螺纹千分表结构

　　在小型车床的外螺纹车削加工场景中，常规外购螺纹千分表往往存在安装适配性差、采购周期长、针对特定机型定制成本高的问题，尤其是个人工坊、小型机加车间常用的Holzmann ed400fd这类小型车床，原厂配套的螺纹测量附件可选范围极窄，很多操机人员只能依靠螺纹环规做通止判断，无法在加工过程中实时获取螺纹中径的精确数值，容易出现批量加工时尺寸漂移、返修率居高不下的情况。这套3D打印的螺纹千分表结构，正是针对小型车床的实际加工痛点设计，核心解决特定机型的测量安装适配问题，同时把制造成本控制在极低水平，不需要依赖复杂的机加工工序，普通桌面级FDM3D打印机即可完成全部结构件的制作。

　　从功能特性来看，这套千分表结构专门针对螺距2mm的24、28、30T驱动轮配套螺纹做测量适配，区分了带盖螺纹与裸螺纹的测量工况——针对带盖螺纹的Holzmann ed400fd主轴结构，设计了配套的安装支架，可直接固定在车床刀架位置，随刀架移动完成不同轴向位置的螺纹中径测量；针对裸螺纹的加工场景，设计时特意做了支架避让结构，不需要额外加装支架即可直接完成测量，避免支架结构与裸露的螺纹牙型发生干涉，影响测量读数的准确性。测量头的行程范围覆盖了小型车床常规加工的公制螺纹尺寸区间，读数表盘采用大直径刻度设计，操机人员站在车床操作位即可清晰读取刻度数值，不需要俯身凑近表盘，减少加工过程中反复调整测量位置的辅助时间。

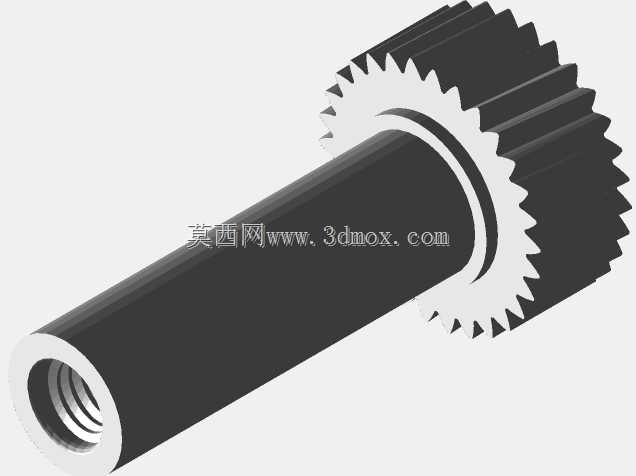

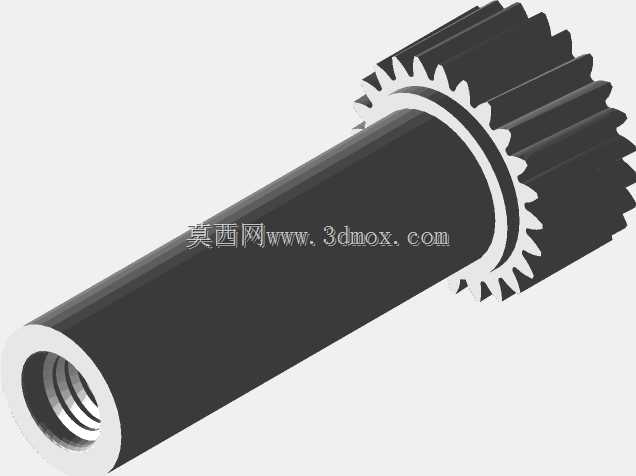

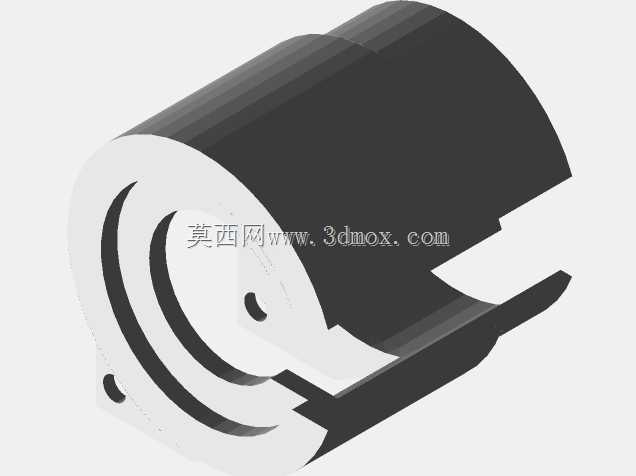

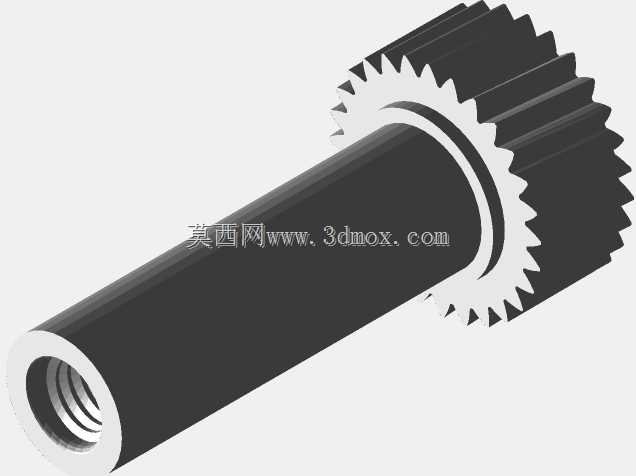

　　设计思路上，整套结构完全围绕3D打印的工艺特性做优化，没有设计需要高精度机加工的复杂配合面，所有轴类配合孔都预留了0.2mm的打印间隙，打印完成后只需要简单去除支撑、用细砂纸打磨配合面即可完成装配，不需要二次铣削、钻孔加工。结构强度设计做了针对性的填充率区分：作为核心受力部件的驱动轴，因为要传递测量头的位移、长期承受测量时的接触压力，打印时要求100%填充，避免长期使用出现形变导致测量精度漂移；而机身外壳与安装支架属于结构支撑件，不直接承受测量冲击力，打印时采用50%填充即可满足使用强度要求，同时能大幅减少打印耗材用量、缩短打印时间。整套结构的安装边界完全匹配Holzmann ed400fd车床的刀架安装槽尺寸，支架的固定螺栓孔位与刀架原有T型槽位置完全对齐，不需要对车床本身做任何改装，松开刀架压板即可完成安装固定，拆卸后也不会在机床上留下任何改装痕迹，不会影响车床其他加工工序的正常使用。

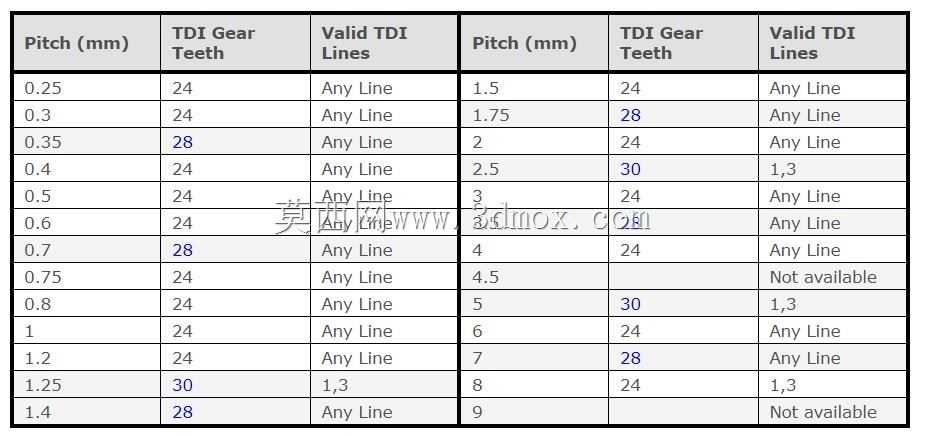

　　实际使用场景中，这套千分表结构可以在螺纹车削的走刀间隙直接完成测量，不需要把工件从卡盘上拆卸下来，避免了二次装夹带来的同轴度误差，尤其适合小批量定制螺纹件的加工场景——加工过程中每完成一次走刀，即可移动刀架让千分表测量头接触螺纹牙型，直接读取中径尺寸偏差，据此调整下一次走刀的背吃刀量，相比传统的拆下工件用环规测量的方式，能减少至少60%的测量辅助时间，同时避免反复装夹带来的装夹误差。针对不同螺距的测量需求，设计时附带了完整的螺距选项对照表，使用者可以根据加工的螺纹规格快速更换对应的测量头，不需要重新校准表盘零位，更换测量头的时间不超过30秒，能适配小型车床日常加工的绝大多数公制螺纹测量需求。结构上没有采用易损耗的弹性薄壁结构，所有受力部位都做了圆角过渡处理，避免3D打印件的应力集中问题，正常使用情况下不会出现开裂、形变问题，长期使用的精度保持性完全能满足小型车床的加工精度要求。
