快装式异形环箍锁紧连接件结构设计

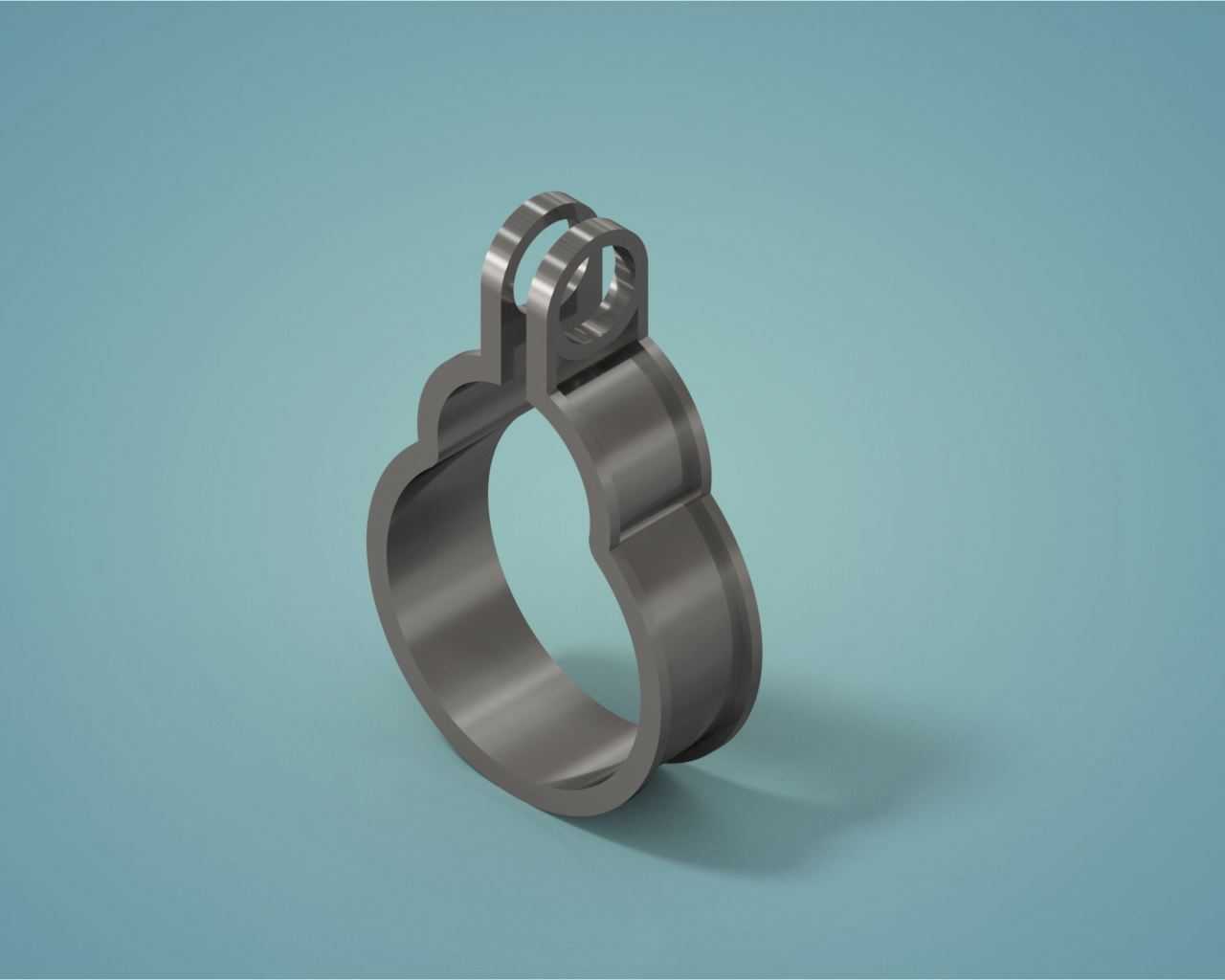

　　这类异形环箍锁紧件，最初是为了解决常规圆形抱箍无法适配非圆截面管路、线束束组固定需求开发的，在机床液压管路排布、小型设备气动管线固定、低压流体输送管路接驳场景中应用十分广泛。不同于标准圆形卡箍，这款环箍的主体环腔采用了非对称的异形轮廓，下半部分为大曲率圆弧段，上半部分衔接小曲率凸起弧段，刚好可以贴合两根并行排布的不同外径管路，或是单根带旁通接头的异形管路外壁，避免常规圆形卡箍箍紧时出现的局部压应力集中、管路被挤压变形的问题。

　　从结构设计逻辑来看，这款环箍采用了单耳快锁结构，环体主体为等厚度钣金弯折成型，壁厚根据适配的管路外径区间做了对应匹配，常规适配15-25mm外径管路的版本，壁厚控制在1.5-2mm之间，既保证箍紧后的结构强度，又预留了足够的弹性变形量，方便安装时掰开环体卡入管路。顶部的锁紧耳采用了双层叠边结构，两个锁耳对齐后预留了标准螺栓穿过的通孔，孔位做了翻边强化处理，避免螺栓锁紧时孔位边缘被压溃变形，相比单层锁耳结构，抗撕裂强度能提升40%以上，反复拆装也不会出现锁耳断裂的问题。

　　实际安装过程中，这类环箍不需要完全松脱螺栓，只需要将螺母拧松到锁耳可以张开的程度，就可以直接卡入待固定的管路，相比传统的双螺栓抱箍，安装效率能提升一倍以上，尤其适合设备内部管线排布密集、操作空间狭小的场景。环体内壁没有做额外的防滑齿结构，而是采用了微圆弧过渡的光滑内壁，一方面避免箍紧时齿状结构划伤软管外壁，造成管路长期使用后出现应力开裂，另一方面光滑内壁可以让环体在管路轴向有微小的调整余量，方便安装时对位调整管路位置。

　　从安装边界来看，这款环箍锁紧后，顶部锁耳的凸起高度比常规圆形卡箍低15%左右，锁耳的宽度控制在12mm以内，相邻两个环箍的安装间距可以压缩到20mm，不会出现锁耳互相干涉的问题，适合多根管路密集排布的固定场景。环体的开口间隙控制在1.2-1.5mm之间，既保证安装时可以顺利掰开卡入管路，又不会因为间隙过大导致箍紧后环体接缝处出现错位，影响抱紧力的均匀分布。锁耳上的通孔采用了标准的M5螺栓适配尺寸，通用市面上的标准外六角螺栓、蝶形螺栓，不需要定制专用紧固件，后期维护更换十分方便。

　　在功能特性上，这款环箍的抱紧力分布经过了针对性优化，异形轮廓的各个弧段在螺栓锁紧时，对管路外壁的压应力差值控制在15%以内，不会出现局部压力过大导致软管被压瘪、或是局部压力不足导致管路松动滑脱的问题。环体材料采用常用的冷轧弹簧钢制作，表面做了发黑防锈处理，在常规的车间环境下可以长期使用不生锈，弹性衰减率控制在5%以内，长期锁紧后也不会出现抱紧力下降导致的管路松动问题。针对部分有耐腐蚀需求的场景，也可以直接替换为304不锈钢板材加工，结构不需要做任何调整，就可以适配潮湿、有弱腐蚀介质的使用场景。

　　在实际设备应用中，这类异形环箍除了固定管路之外，还可以用于设备外壳的快装连接、线束束组的外层固定、小型传感器的安装固定，只需要根据被固定件的外轮廓调整环腔的形状尺寸，就可以快速衍生出适配不同场景的版本。相比传统的扎带固定方式，这类金属环箍可以重复拆装使用，耐高温性能更好，不会像尼龙扎带一样在高温环境下出现老化断裂的问题，适合机床、工业设备这类需要长期稳定运行、定期维护拆装的场景。设计这类环箍的时候，需要重点控制环体弯折处的圆角半径，圆角过小会导致弯折处出现应力集中，长期受力后出现断裂，圆角过大会导致环体和被固定件的贴合度下降，抱紧力不足；同时锁耳的叠边位置需要和环体主体做圆滑过渡，避免出现尖锐的边角，安装时划伤操作人员或是划破相邻的管线外壁。
