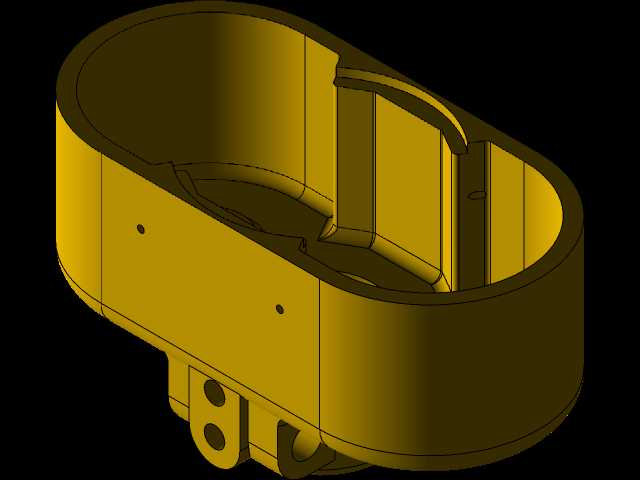

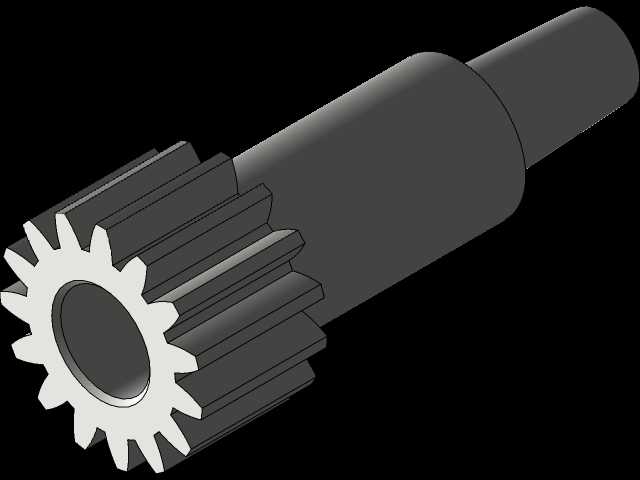

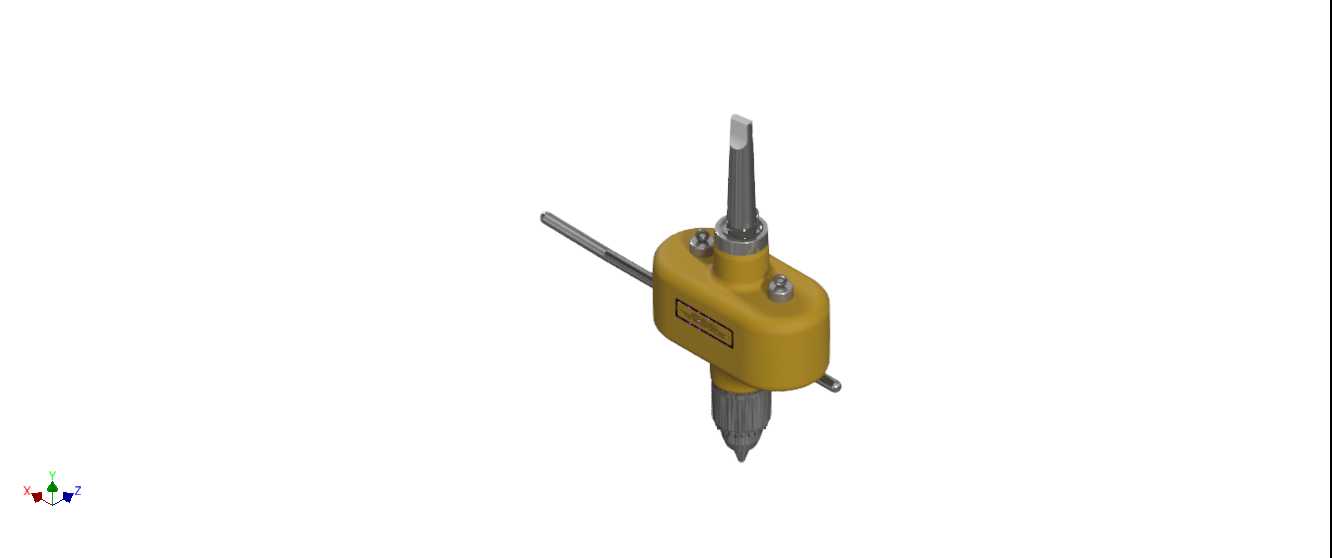

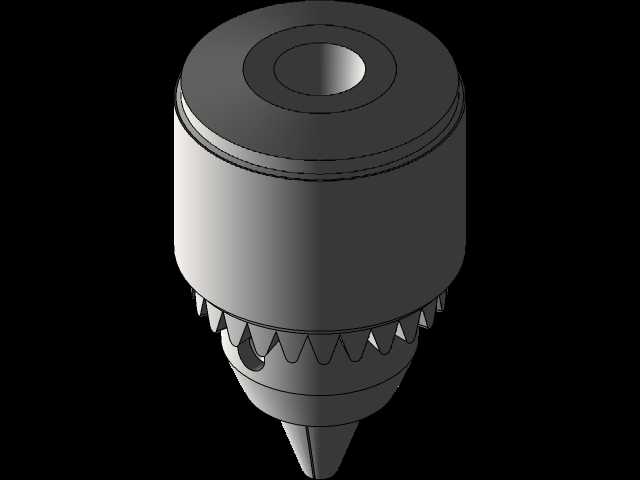

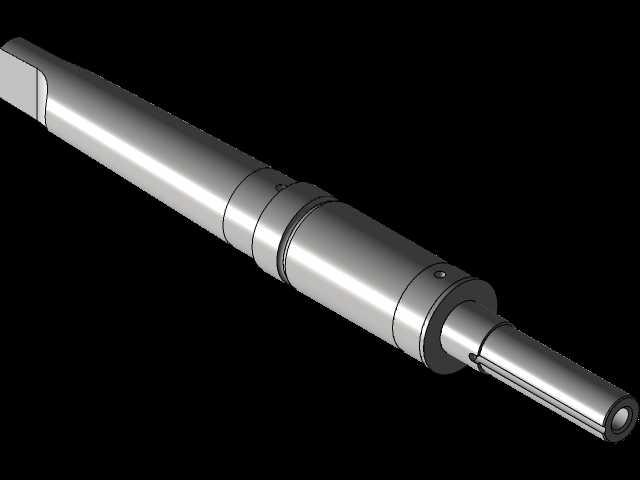

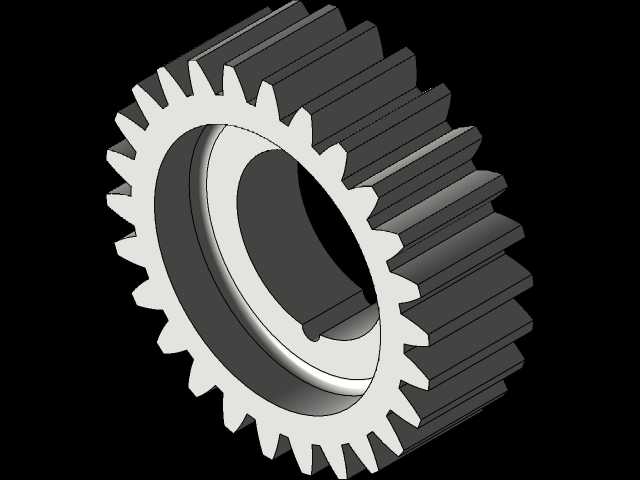

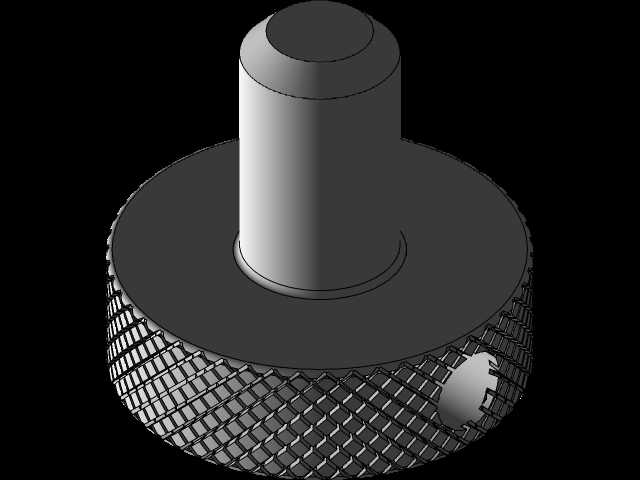

CA6140车床锁紧螺母钻孔加工配套结构

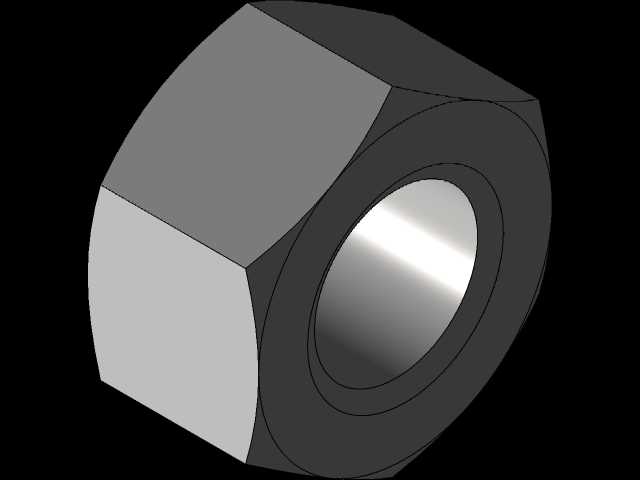

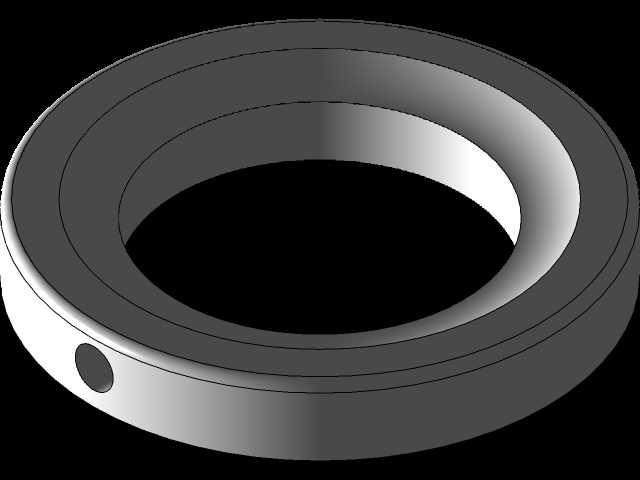

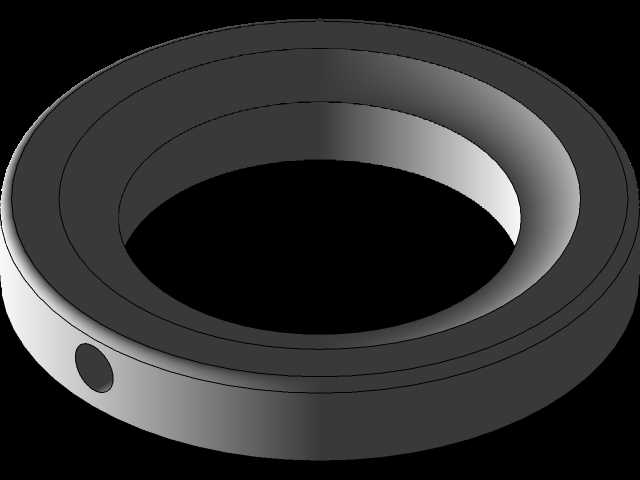

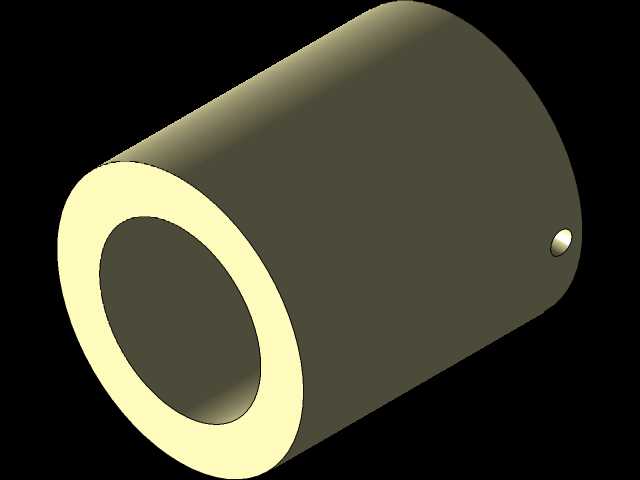

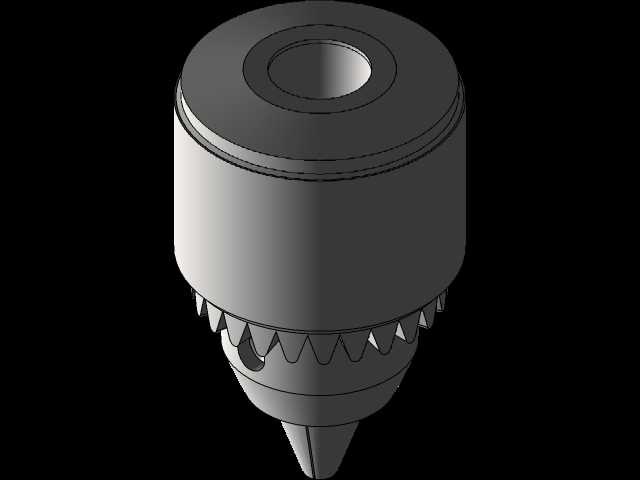

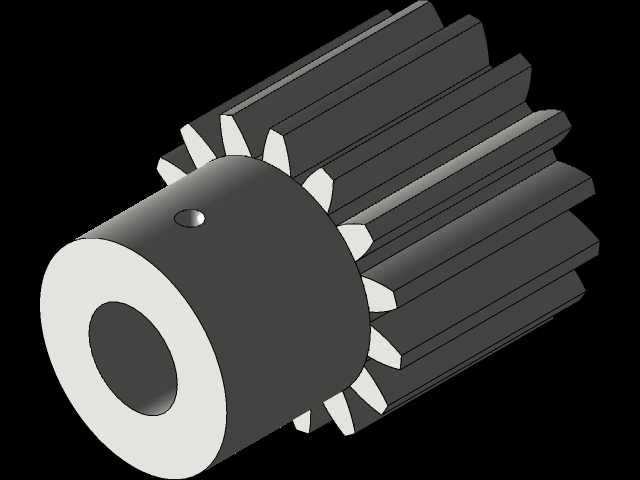

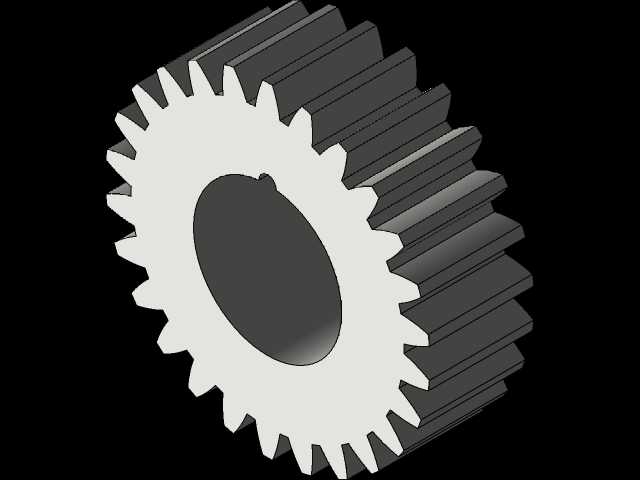

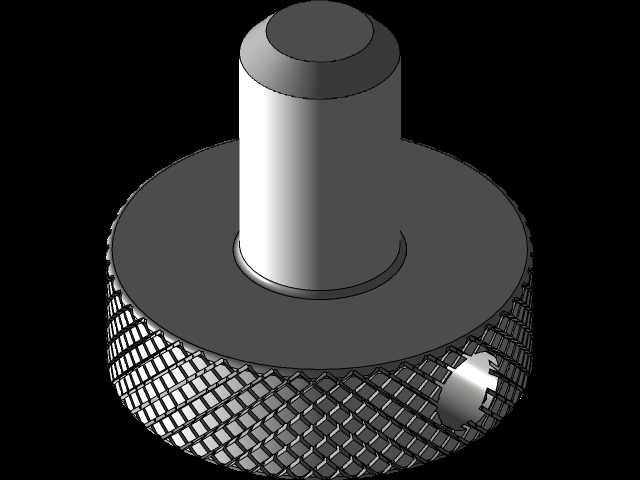

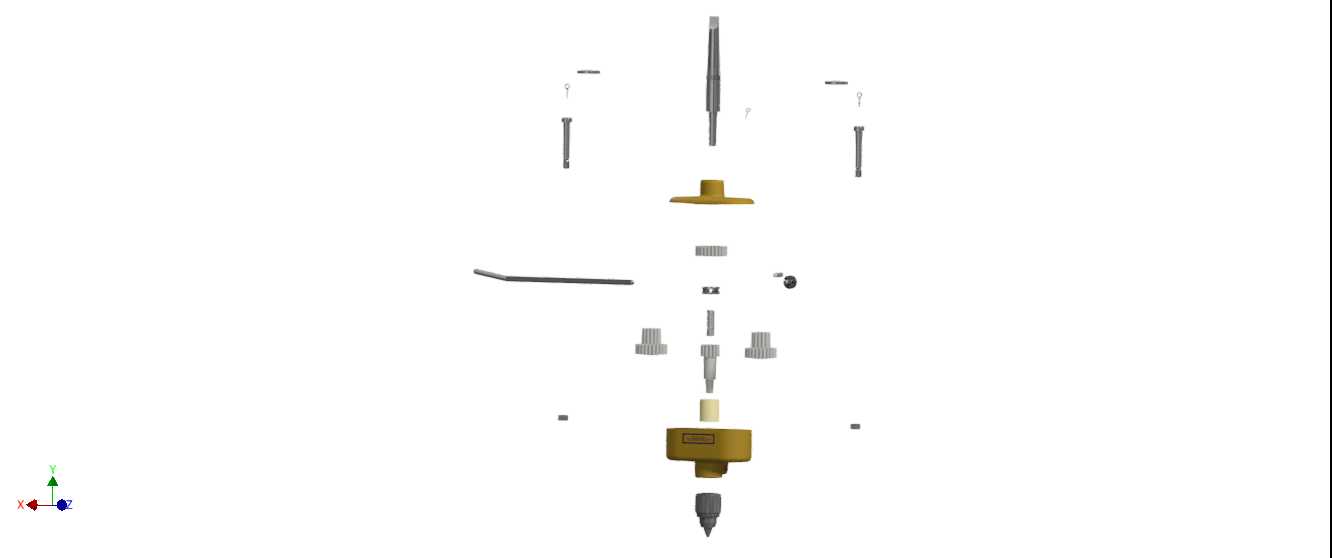

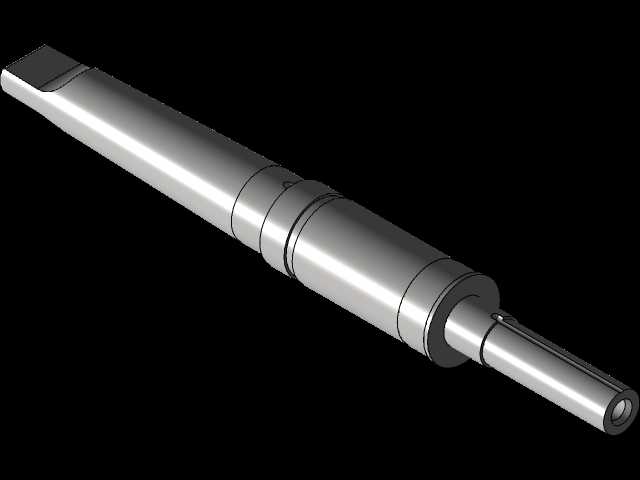

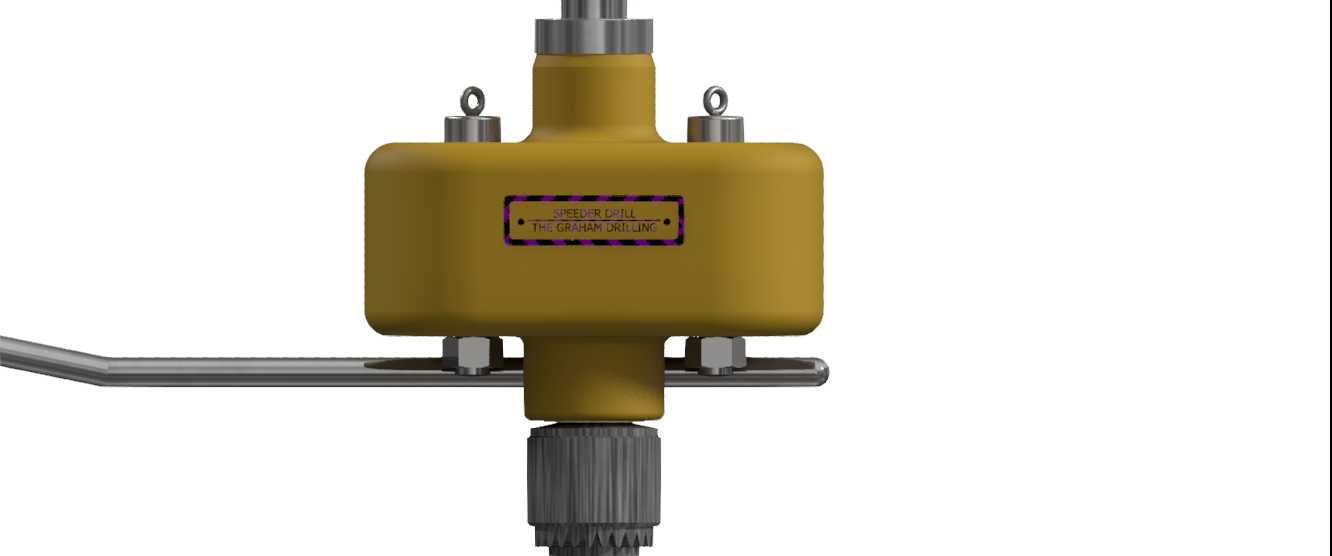

　　在普通卧式车床的日常加工场景里，CA6140作为应用覆盖面极广的通用加工设备，其主轴箱、进给箱、溜板箱内大量采用带径向锁紧孔的圆螺母作为轴向定位元件，这类零件的径向孔加工精度，直接影响螺纹副的锁紧可靠性，一旦孔位偏移、孔径超差，会导致锁紧销无法顺利装入，设备运行过程中受切削振动影响容易出现螺母松退，轻则造成进给精度漂移，加工零件尺寸超差，重则引发传动齿轮错位、打齿等设备故障。本次设计的配套加工结构，正是针对CA6140车床所用HaTNU系列锁紧螺母的径向钻孔工序开发，核心作用是在钻床上完成螺母侧壁径向孔的精准定位装夹，替代传统划线找正的低效加工方式。从结构功能来看，该环形主体采用与待加工螺母外圆匹配的内止口设计，

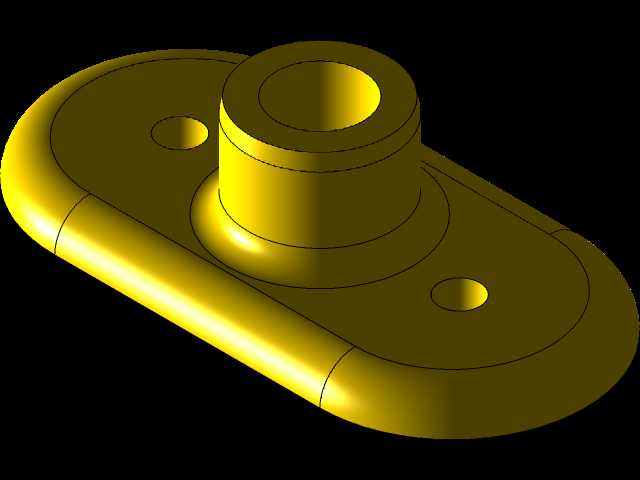

　　装夹时可将待加工螺母嵌入环形基座内，侧壁预留的钻套孔与待加工孔位完全同轴，钻孔时钻头沿钻套导向进给，无需反复划线找正，能有效避免钻头偏斜导致的孔位误差，同时环形基座的端面与钻床工作台贴合，装夹时通过压板压紧即可完成固定，无需复杂的找正操作，单次装夹可完成同规格螺母的批量钻孔加工，大幅提升工序加工效率。设计过程中优先考虑了装夹的同轴度要求，环形基座的内孔与外圆采用一次装夹车削成型，保证内外圆的同轴度公差控制在0.02mm以内，侧壁的钻套孔采用坐标镗加工，孔轴线与环形基座端面的垂直度公差不超过0.01mm/100mm，确保钻孔时钻头进给方向与螺母径向完全重合，避免出现斜孔导致锁紧销装配卡滞。从安装边界来看，

　　该环形结构的外径尺寸适配普通台钻、立钻的工作台T型槽间距，可直接通过标准压板完成固定，整体厚度控制在待加工螺母高度的1.2倍左右，既保证装夹时的支撑刚性，又不会因结构过高导致钻头悬伸量过大影响加工刚性，侧壁钻套孔的位置根据CA6140车床对应锁紧螺母的孔位尺寸设计，距离端面的尺寸公差严格匹配原厂零件的装配要求，加工出的径向孔无需二次修配即可直接装入锁紧销，满足设备维修、备件生产的互换性要求。在实际加工应用中，这类工装结构可适配CA6140车床主轴后端锁紧螺母、进给箱调节螺母等多个部位的同规格圆螺母钻孔加工，相比传统的三爪卡盘装夹划线加工方式，孔位位置度误差可从0.15mm以上降低到0.03mm以内，单件加工时间缩短60%以上，

　　尤其适合设备维修车间、机床备件生产的小批量多批次加工场景，同时结构本身无复杂易损件，日常使用仅需定期检查钻套磨损情况即可，维护成本极低。结构设计上没有采用多余的复杂夹紧机构，依靠环形止口的间隙配合实现待加工螺母的径向定位，端面靠紧实现轴向定位，装夹时仅需将螺母嵌入止口后用手按住即可启动钻床进给，操作门槛低，即使是初级机加工操作人员也能快速上手，加工出的零件精度一致性好，不会因操作人员技能水平差异出现明显的质量波动。针对钻孔过程中的排屑问题，环形基座的内孔底部预留了排屑间隙，钻孔产生的铁屑可沿间隙落入工作台排屑槽，不会积屑导致螺母装夹不到位，钻套采用硬质合金材质，长期使用磨损后可快速更换，无需整体报废工装，进一步降低了使用成本。
