CA6140车床配套锥面定位切片夹具

　　在普通车床的轴套类、盘类薄壁工件的切断、切槽工序里，夹具的装夹同轴度、夹持刚性一直是影响加工精度的核心因素，这款适配CA6140车床的切片夹具，正是针对薄壁锥面类工件的切片加工场景做的定向结构设计。不同于常规三爪卡盘直接夹持工件外圆的装夹方式，这款夹具采用内撑式锥面贴合的定位逻辑，主体为带缺口弹性胀开结构的锥套，锥面角度匹配常见薄壁锥套类工件的内锥角度，装夹时锥面整体贴合工件内壁，避免了三爪卡盘点接触夹持带来的薄壁件变形问题，在切槽、切片的径向切削力作用下，不会出现工件夹伤、装夹偏移的问题。

　　从实际加工场景来看，CA6140作为车间普及率最高的普通卧式车床，日常承担大量小批量薄壁锥套类零件的切片加工，比如铜套、尼龙衬套、薄壁钢锥套的定长切断工序，以往用三爪卡盘装夹时，要么夹持力过小导致切削时工件打滑打刀，要么夹持力过大导致薄壁件变形，切完的工件端面平行度、内外圆同轴度很难达到工艺要求，这款夹具直接通过法兰连接端安装在CA6140的主轴连接盘上，安装时找正夹具定位端面的跳动在0.02mm以内，就能保证后续装夹工件的重复定位精度控制在0.03mm范围内，不需要每次装夹都重新打表找正，能大幅缩短小批量零件加工的辅助装夹时间。

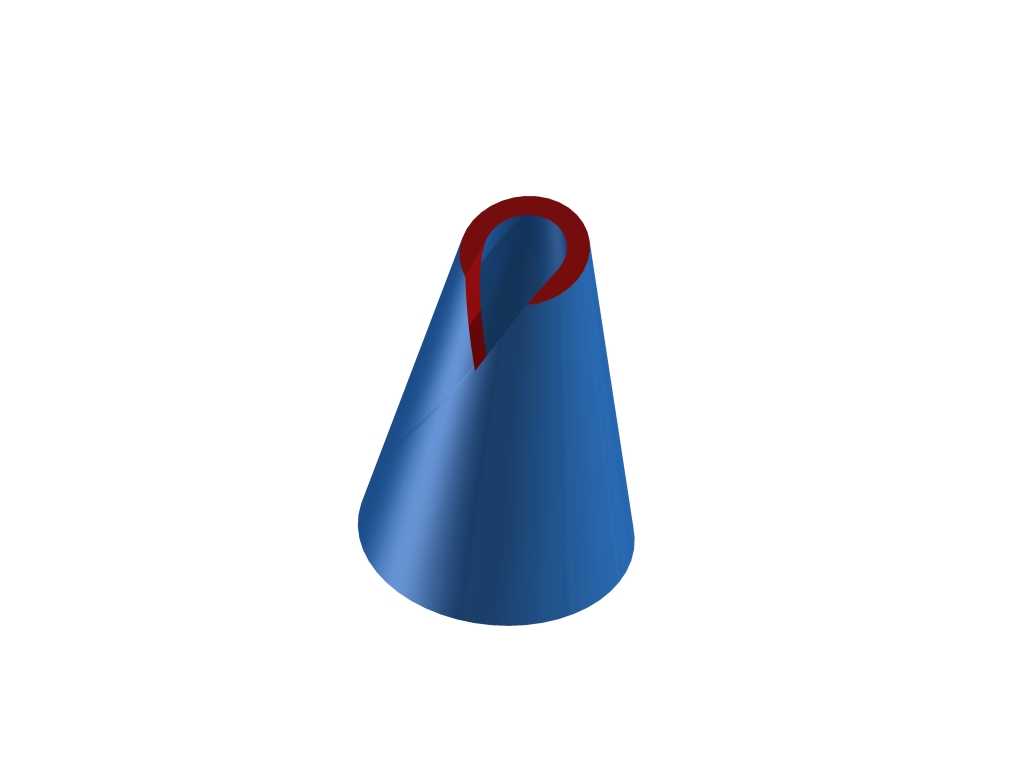

　　结构设计上，夹具主体的锥面开有一条轴向通槽，形成弹性胀紧结构，锥面顶端做了圆弧过渡处理，避免装入工件时刮伤工件内锥面，锥套的壁厚从大端到小端做了等强度设计，大端壁厚8mm，小端壁厚5mm，保证胀紧时整个锥面的变形量均匀，不会出现局部应力集中导致的夹具开裂问题。夹具的安装连接端采用标准CA6140主轴法兰接口，止口尺寸与CA6140主轴前端止口完全匹配，连接螺栓孔位置与原厂卡盘的安装孔位一致，不需要对车床主轴做任何改装就能直接换装，安装边界完全适配CA6140的主轴前端空间，夹具整体外伸长度控制在120mm以内，不会超出车床的加工行程范围，也不会在主轴旋转时与刀架、护罩产生运动干涉。

　　实际使用时，工件从夹具小端套入，靠锥面的自锁特性实现初步定位，后续通过主轴后端的拉杆拉动夹具内部的胀紧机构，让带缺口的锥套产生微量径向胀开，将工件内壁完全撑紧，切削过程中，切断刀的径向切削力会顺着锥面传递到夹具主体，不会对工件产生额外的挤压变形，切出来的薄片零件端面平整，没有夹痕，厚度公差能稳定控制在0.05mm以内。针对不同内锥角度的工件，只需要更换对应锥度的弹性锥套就能实现适配，不需要更换整个夹具体，夹具的主体连接部分可以通用，能降低车间的工装制作成本。

　　这款夹具的设计没有采用复杂的液压、气动胀紧结构，完全靠机械结构的弹性变形实现胀紧，日常维护只需要定期清理锥面缝隙里的切屑，在通槽位置涂抹少量润滑油避免锈死即可，适合车间多班次的连续加工场景，不会因为复杂结构的故障导致停机。在加工壁厚1mm以下的薄壁锥套类零件时，这种内撑式装夹的优势尤其明显，相比外夹式的装夹方式，工件的变形量能降低70%以上，废品率能控制在1%以内，非常适合五金加工、汽配维修类车间的小批量锥套类零件切片加工使用。
