CA6140车床配套手动备份冲洗子系统结构

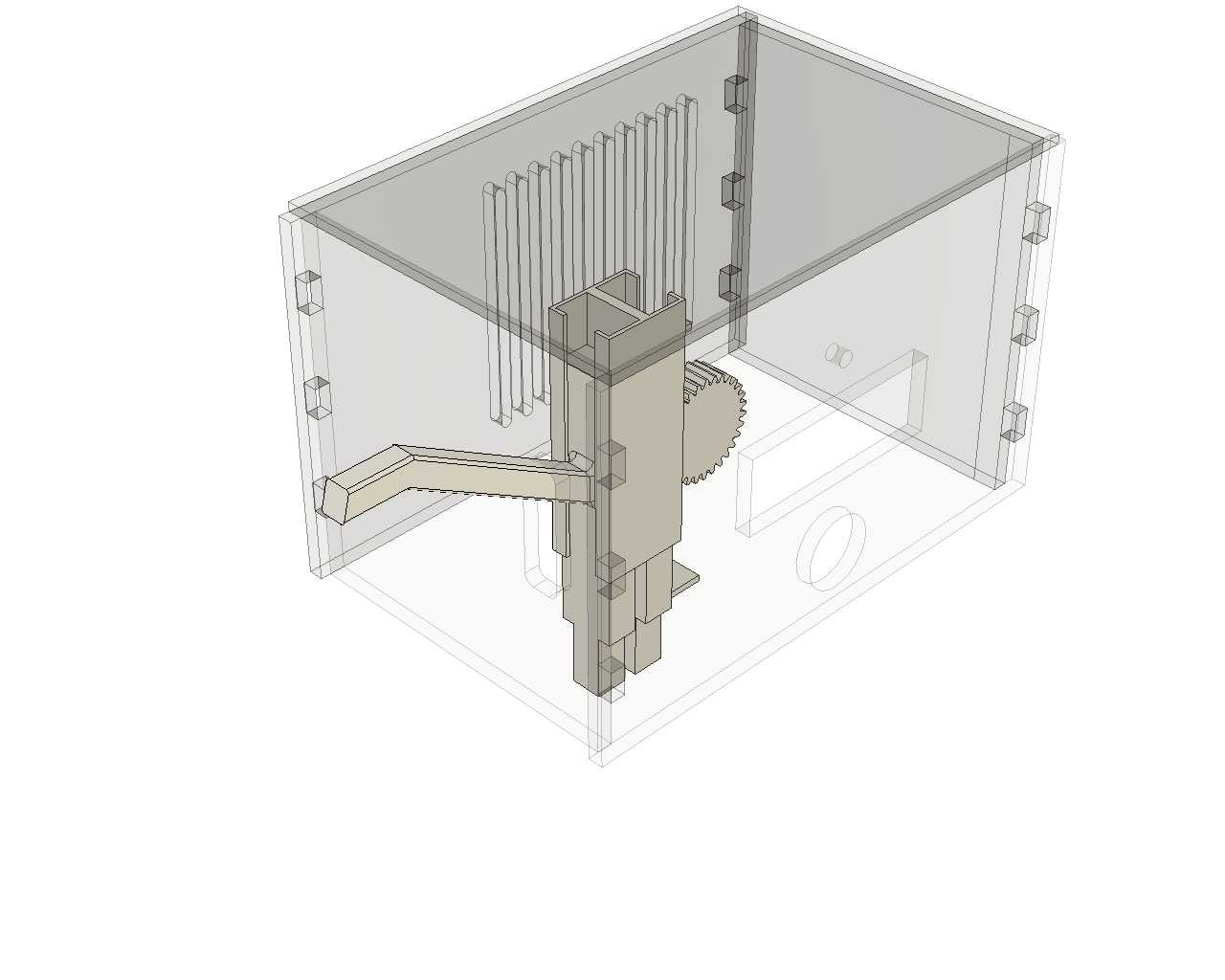

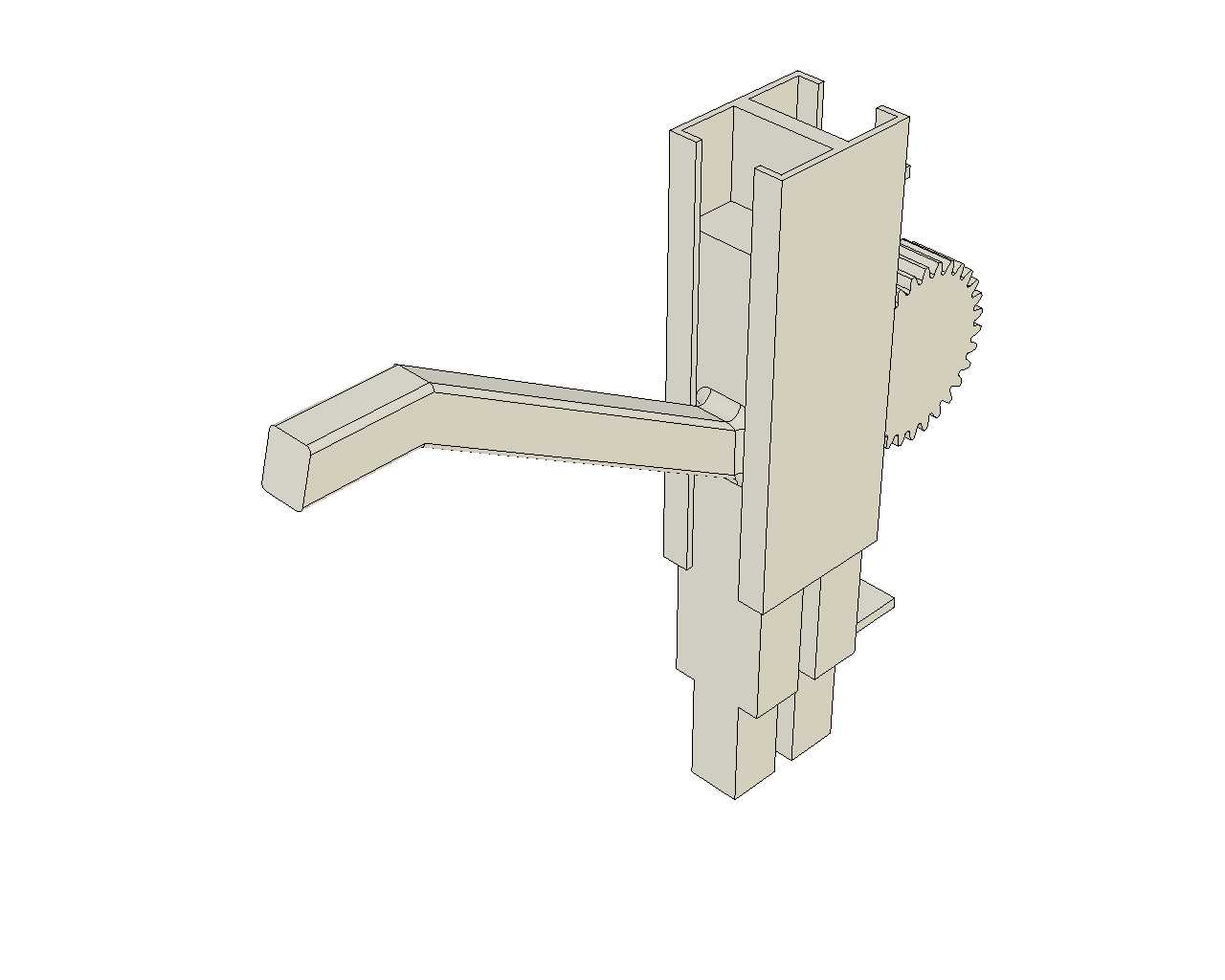

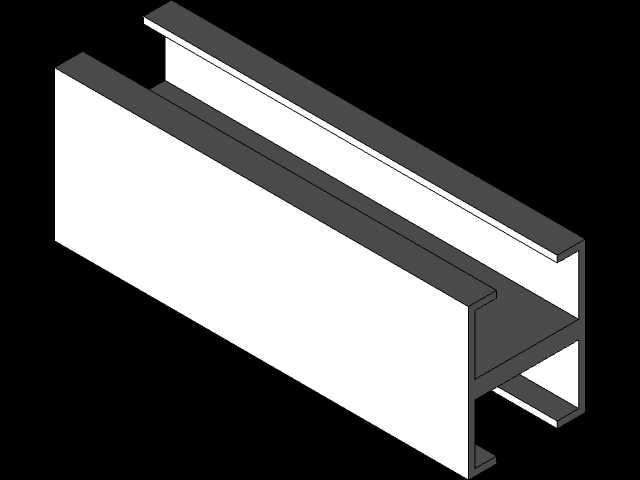

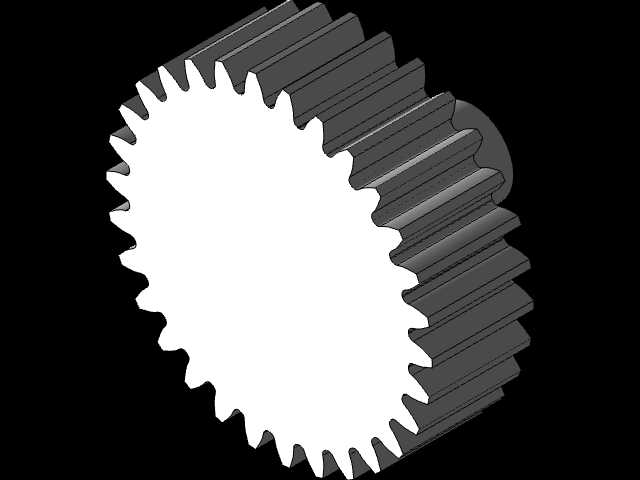

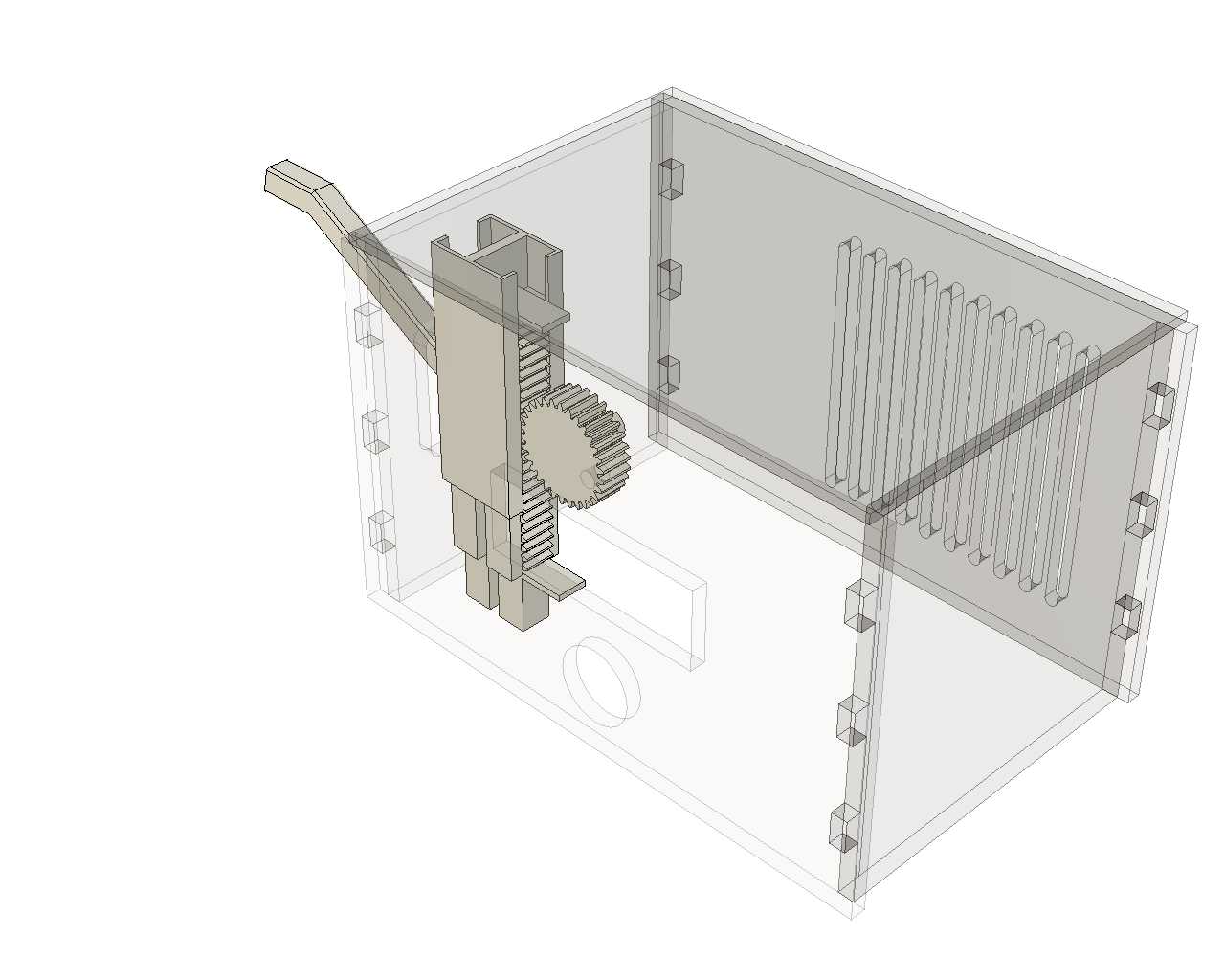

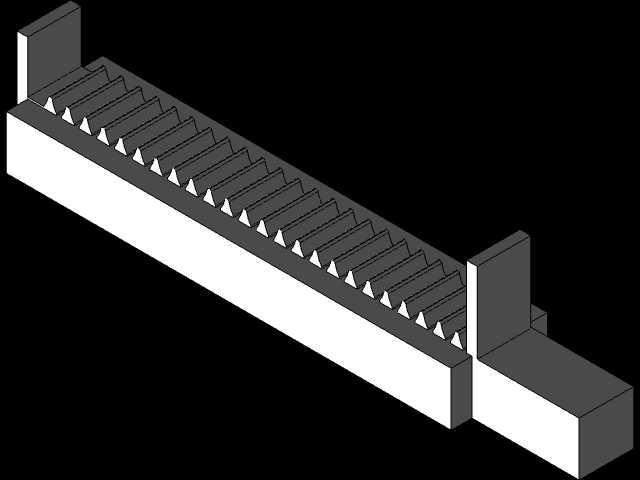

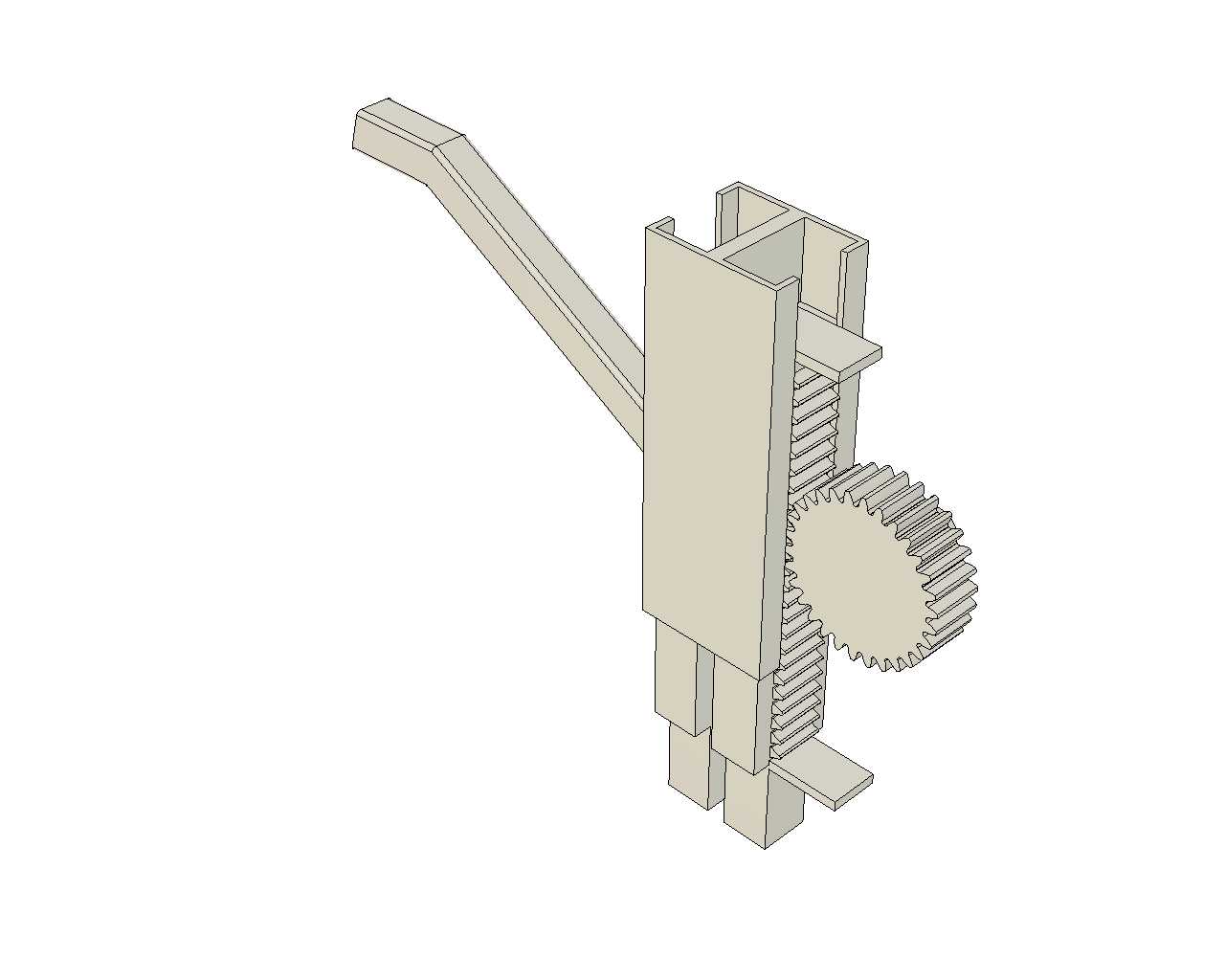

　　在普通车床的日常运行场景中，冷却冲洗系统承担着带走切削热、冲排切屑、润滑刀具与工件接触区的核心作用，一旦车间供电中断或者机床电控回路出现故障，常规的电动冲洗泵会立刻停止工作，此时正在进行的切削工序如果不能及时完成冲洗冷却，很容易出现刀具烧损、已加工表面被残留切屑划伤的问题，这套手动驱动的冲洗子系统正是针对这类应急工况设计的备用执行结构。整套结构的核心传动采用直齿圆柱齿轮与直齿条啮合的方案，齿轮的分度圆直径、齿条的模数都经过匹配计算，确保手动操作时的驱动力矩处于普通人单手可轻松操作的区间，不会出现扳不动或者操作行程过长的问题。齿条的背部集成了滑动导向结构，和安装基座上的导向槽采用间隙配合，配合面预留了润滑脂存储槽，

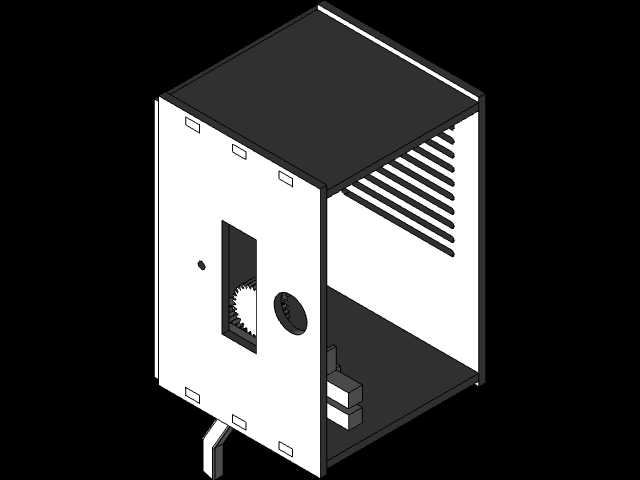

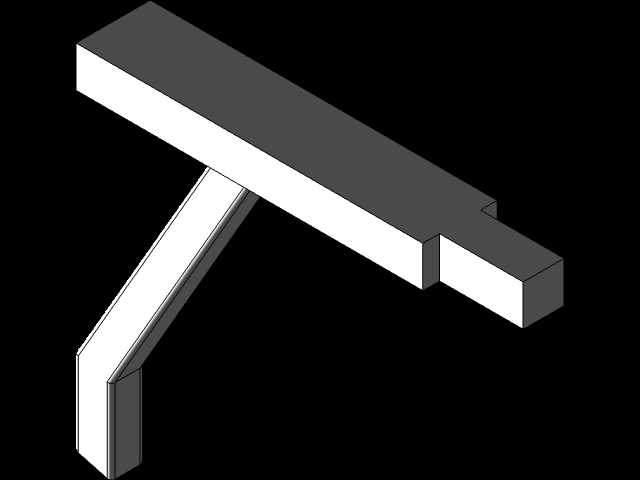

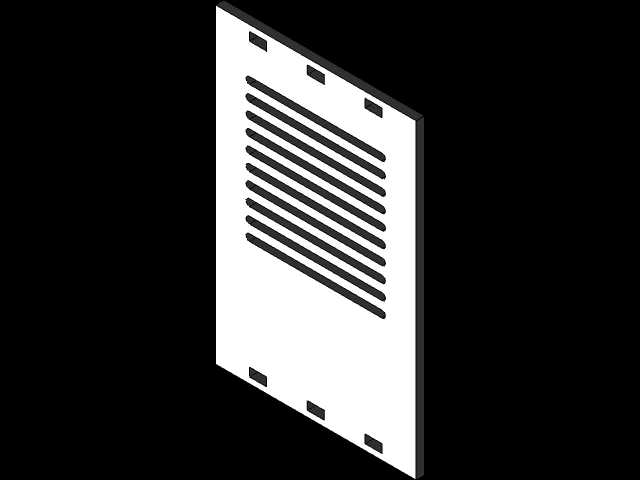

　　长期闲置也不会出现卡滞，哪怕设备停放数月后需要启用，只需要来回扳动几次操作手柄就能让传动副恢复顺畅运行。操作手柄采用倾斜式布局，伸出基座的长度经过人机工程校核，操作人员站在车床常规操作位上，不需要大幅度侧身或者弯腰就能触碰到手柄，扳动手柄的行程和冲洗活塞的行程做了对应匹配，单次完整扳动就能完成一次定量的冲洗液推送，不需要反复多次操作就能覆盖整个切削加工区域。安装基座采用分体式拼接结构，和车床本体的连接面预留了标准的螺栓安装孔位，孔位间距匹配CA6140车床溜板箱侧面的现有安装螺孔，不需要对车床本体做额外的打孔改造，现场安装时只需要拆掉原有位置的防护盖板，对准螺孔拧紧紧固件就能完成固定，安装边界不会和车床原有溜板的移动行程产生干涉，

　　哪怕溜板移动到主轴箱最近或者尾座最远的极限位置，这套子系统的外伸结构也不会和床身、导轨防护罩产生碰撞。冲洗液的流道集成在基座内部，没有采用外接软管的设计，避免了软管老化破裂、被切屑刮破的风险，流道的出口角度对准车刀的刀尖位置，推送出的冲洗液可以直接冲击到刀具与工件的接触点，应急使用时不需要额外调整喷嘴角度。齿轮和齿条的啮合位置设置了半封闭的防护挡边，能够阻挡车床加工时飞溅的切屑落入啮合齿面，防止切屑卡入齿间造成传动卡滞或者齿面磨损，日常维护只需要定期往防护挡边的预留注油孔内注入少量润滑油即可，不需要拆解整个结构做深度清理。滑动器的端部设置了行程限位块，当手柄扳动到最大行程位置时，限位块会和基座的端面接触，

　　避免齿条过度滑移脱离齿轮啮合，同时也能限制冲洗活塞的最大推送距离，防止内部密封件因为超行程被挤压损坏。整套结构没有采用任何电控元件，所有功能都通过纯机械结构实现，完全不受供电中断、电控信号故障的影响，哪怕车间出现全区域停电，只要切削工序还没完成，操作人员就可以立刻扳动手柄启动应急冲洗，完成当前走刀的冷却排屑，避免工件报废或者刀具损坏。在结构设计阶段，已经对所有受力部件做了强度校核，手柄扳动时的最大受力点在齿轮的轮齿根部，选用的常规结构钢材质完全可以承受操作时的冲击力，长期反复使用也不会出现轮齿断裂、齿条变形的问题。基座的外形轮廓做了倒角处理，没有尖锐的外凸棱角，避免操作人员在常规操作机床时被磕碰划伤，外露的操作手柄端部套有防滑的绝缘套，哪怕机床出现轻微漏电情况也能保障操作人员的安全。这套子系统除了适配CA6140车床之外，其核心的齿轮齿条手动驱动结构也可以经过小幅尺寸调整后，适配其他型号的普通卧式车床、铣床等需要应急冲洗的机加工设备，作为标配电动冲洗系统的冗余备份结构，提升设备在异常工况下的可靠性，减少因为突发故障造成的加工损失。
