单刀双掷面板安装式滑动开关三维结构

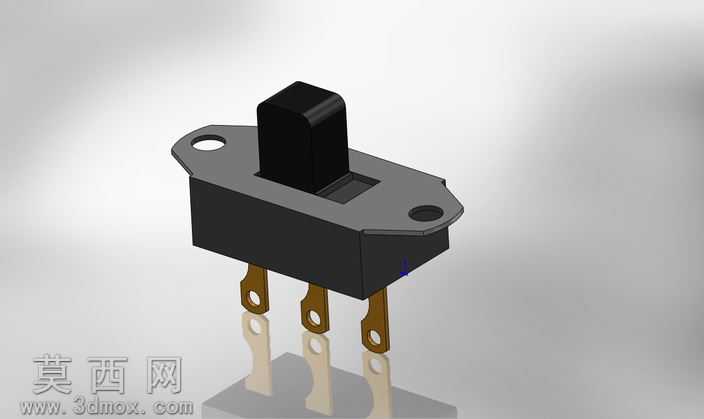

本作品为单刀双掷面板安装式滑动开关的三维建模成果，建模过程依托SolidWorks平台完成，全程遵循工业电子元件的实际生产尺寸规范，1:1还原实物的结构细节与装配逻辑。建模初期先梳理开关的功能结构组成，将整体拆分为绝缘基座、滑动拨块、安装固定耳、导电插脚四个核心模块，先绘制基座的二维轮廓草图，通过拉伸特征生成基座主体，对基座两侧的安装耳做圆角过渡处理，预留对应直径的安装通孔，匹配面板安装的螺丝固定需求，同时在基座内部开槽预留拨块的滑动轨道与导电触点的安装位。滑动拨块部分采用凸台拉伸生成操作柄与滑动底座，对操作柄的边角做圆弧倒角处理，还原实物操作时的触感设计，拨块与基座轨道的配合尺寸严格按照公差要求设定，预留合理的滑动间隙，模拟实际拨动时的顺畅行程。三个导电插脚采用铜质导电件的结构设计，通过拉伸、切除特征生成插脚的接插端与固定端，插脚与基座的嵌合位置做卡扣限位结构设计，还原实际生产中插脚与绝缘基座的压合固定逻辑，避免插脚出现松脱问题。材质渲染阶段，绝缘基座与拨块采用黑色阻燃工程塑料材质，调整材质的哑光粗糙度参数，还原塑料外壳的磨砂质感，导电插脚赋予黄铜金属材质，调整金属的反射率与色泽参数，还原铜质端子的金属光泽，同时在场景中添加地面反射效果，呈现模型的立体展示效果。设计过程中重点还原开关的额定参数适配结构，对应125VAC 6A的载流需求，插脚的厚度、触点的接触面积都按照对应电流等级的元件规范设计，安装耳的孔位间距匹配常规交换机面板的安装尺寸，既可以用于电子类课程的元件结构教学演示，也可以作为电子产品整机装配建模的标准元件库素材使用，模型的所有特征都保留可编辑参数，方便使用者根据实际需求调整安装尺寸、拨块行程等参数，适配不同的应用场景。
