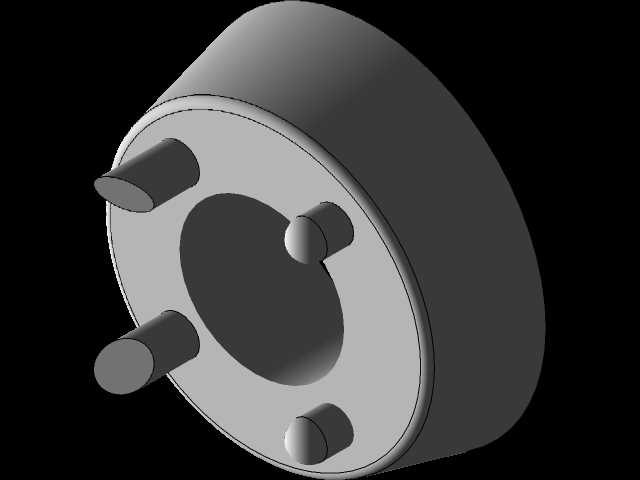

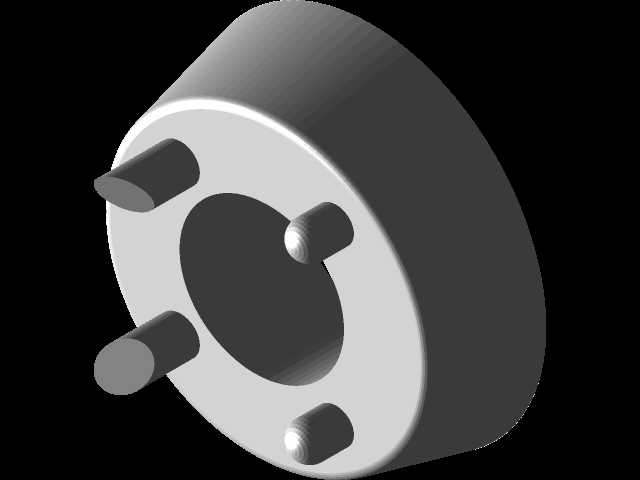

Robocon赛事踢球机构柱销式连接轮座结构

　　避免局部应力集中导致的柱销断裂问题，柱销与本体采用一体化加工成型的结构，省去了额外的紧固件连接环节，减少了装配累积误差，同时也降低了高速动作下紧固件松脱的风险。中心通孔的尺寸匹配常用的驱动轴径，孔壁与轴的配合选用过渡配合公差，既保证装配时的便捷性，又能在传递扭矩时避免轴与孔之间出现相对滑动，孔的端面设置有定位止口，安装时可以直接与驱动轴的轴肩贴合，不需要额外调整轴向位置，就能保证轮座的安装垂直度，减少运转过程中的径向跳动。从安装边界来看，轮座的外径尺寸控制在适配击球构件的安装范围内，柱销的伸出长度刚好匹配击球构件上对应的销孔深度，安装时只需要将四个柱销对准销孔推入，再通过轴端的紧固件锁紧即可完成装配，不需要复杂的对位调整，该结构件应用于Robocon赛事机器人的踢球执行端，作为动力输出轴与踢球执行件之间的连接载体，承担扭矩传递、部件定位、冲击载荷缓冲的核心作用，在赛事竞技场景中，需要在毫秒级的踢球动作响应过程中，保证动力传递无滞后、连接部位无松脱、重复定位精度满足连续击球要求。从实际使用场景来看，这类连接轮座需要适配高速往复的动作工况，每次踢球动作触发时，驱动端的瞬时扭矩会通过中心孔传递到轮座本体，再通过端面均匀分布的四个柱销将动力输出到外侧的击球执行构件，整个传力路径需要尽可能缩短，避免长力臂带来的结构形变影响击球精度。设计过程中优先考虑了传力的均匀性，四个柱销采用等角度圆周分布的布局，单个柱销承受的剪切载荷被平均分配，

　　能够满足赛事现场快速更换备件的需求。轮座的本体厚度经过反复校核，在保证足够结构强度的前提下尽可能做薄，降低整体转动惯量，让驱动电机的负载更小，动作响应速度更快，毕竟在竞技赛事中，每毫秒的响应速度差距都可能影响比赛结果。外形设计上没有多余的冗余结构，所有非配合面都做了简化处理，既减少了加工过程中的材料去除量，也避免了突出结构在机器人高速移动过程中与其他部件发生干涉。柱销的端部做了小倒角处理，装配时可以起到导向作用，即使在现场视线不佳、操作空间有限的情况下，也能快速将柱销导入对应的销孔中，不会因为销孔对位偏差导致装配卡滞。考虑到赛事过程中可能出现的碰撞冲击，轮座的材料选用具备足够韧性的金属材质，能够承受瞬时的冲击载荷而不会发生脆性断裂，

　　柱销的根部做了圆角过渡处理，减少应力集中系数，即使在反复承受冲击载荷的情况下，也不会出现根部疲劳断裂的问题。在实际测试过程中，该结构能够连续完成上千次击球动作而不出现明显的形变或松脱，击球点的重复定位精度偏差控制在极小范围内，能够保证每次踢球的力度和方向都保持稳定，不会因为连接部位的间隙导致击球轨迹出现偏差。中心孔的内壁粗糙度也做了相应要求，避免粗糙的孔壁刮伤驱动轴的配合表面，同时也能保证配合面的接触面积足够大，传递扭矩时不会出现局部压溃的问题。轮座的外圆面不需要做高精度加工，因为该部位不承担配合或传力功能，只需要保证加工过程中没有明显的凸起或毛刺即可，这样可以在不影响使用性能的前提下降低加工成本，缩短加工周期，

　　对于需要快速迭代制作参赛机器人的团队来说，这点尤为重要。四个柱销的位置度公差经过严格控制，保证每个柱销都能顺利装入对应的销孔，不会出现个别柱销卡滞的情况，柱销的直径公差选用间隙配合的公差带，既不会因为间隙过大导致传力时出现冲击异响，也不会因为间隙过小导致装配困难。整个结构没有设计复杂的异形曲面，所有特征都可以通过常规的车削、铣削工艺完成加工，不需要特殊的刀具或工装，普通的机加工车间就可以完成制作，参赛团队即使没有高端的加工设备，也能快速加工出合格的零件。在结构优化的过程中，曾经考虑过采用单键连接的方式传递扭矩，但单键连接会在键槽部位产生较大的应力集中，在瞬时大扭矩冲击下容易出现键槽崩裂的问题，而且单键连接的装配需要对准键槽位置，现场更换时的便捷性不如多柱销的结构，最终选用的四销均匀分布结构，在传力能力、装配便捷性、抗冲击性能之间找到了最优的平衡点。另外，该结构的轴向尺寸经过压缩，安装后不会占用过多的轴向空间，能够给机器人上其他部件的布置留出更多余量，毕竟参赛机器人的内部空间十分有限，每个部件的轴向尺寸都需要严格控制，才能在有限的空间内容纳所有的驱动、传感、执行部件。柱销的长度也经过精确计算，装入销孔后不会出现顶死或者插入深度不足的问题，保证柱销与销孔的接触长度足够，能够稳定传递扭矩，同时也不会因为柱销过长导致击球构件无法贴合到轮座端面，出现轴向间隙影响传动精度。
