乐高式快装无人机连接结构件

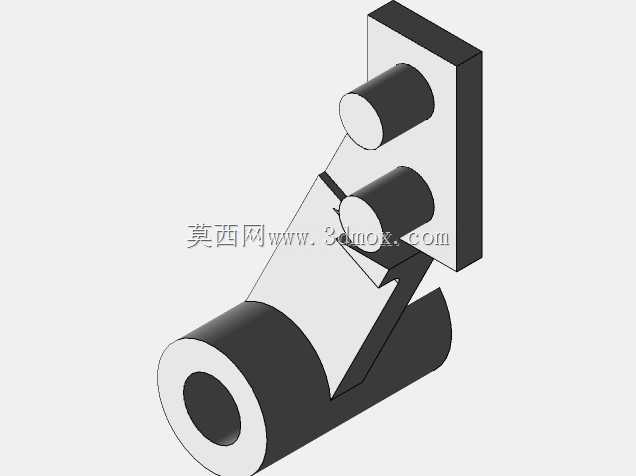

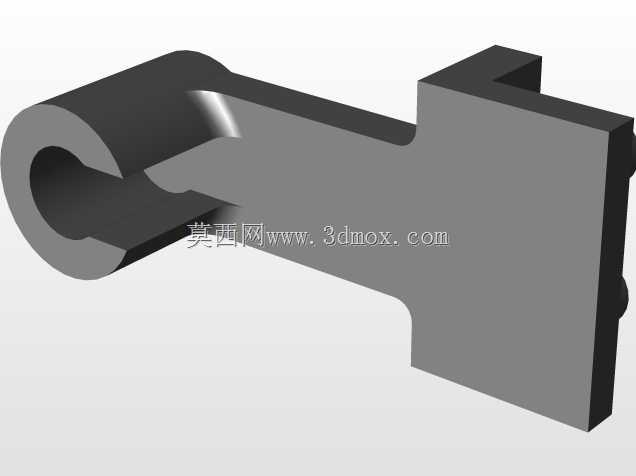

该结构件为乐高式拼装无人机的核心连接部件，主要用于小型消费级拼装无人机的机身与机臂、动力模块的衔接固定，适配模块化快拆的组装需求，在青少年科创教学、DIY无人机改装、小型航拍设备快速搭建场景中具备较高实用性。从结构设计逻辑来看，部件左侧采用带开口的圆柱套筒结构，套筒内径匹配标准直径的碳纤机臂管材，开口设计可配合锁紧箍实现机臂插入后的径向抱紧，避免飞行过程中机臂受气流冲击产生转动或窜动，套筒端部做了圆弧过渡处理，可减少应力集中，降低起降冲击下的断裂风险。部件右侧为带定位凸台的块状连接基座，基座上预留的安装平面可直接贴合无人机中心板的安装位，凸台结构可嵌入中心板对应的定位槽内，无需额外做对位调整即可保证安装同轴度，基座侧面的止口结构可限制连接后的横向位移，配合螺丝锁紧后可承受飞行过程中产生的多向载荷。从安装边界来看，圆柱套筒的轴向长度可满足机臂插入深度不小于管径1.5倍的工程要求，保证连接强度足够应对常规飞行动作的力矩，右侧基座的安装孔位间距适配通用的小型无人机中心板孔距标准，无需额外打孔即可直接适配现有成熟的飞控、电调安装布局。设计过程中充分考虑了3D打印的工艺特性，所有壁厚保持均匀，无小于1mm的薄壁结构，无悬空角度大于45度的无支撑结构，打印完成后仅需简单去除支撑即可直接投入组装使用，部件整体无复杂曲面，打印成型成功率高，适合个人用户自行打印替换损坏的原厂连接件，也可用于科创课程中让学员理解无人机构件的连接逻辑。实际使用中，该结构件可兼容不同轴距的小型四轴无人机改装需求，更换不同长度的机臂即可调整飞行器轴距，适配不同载重的航拍模块搭载要求，套筒的开口间隙经过反复调试，既可以保证机臂插入时的顺畅度，又能在锁紧后提供足够的摩擦力，避免飞行过程中出现机臂松动导致的飞行姿态失控问题。
