乐高式快装连接结构件三维设计

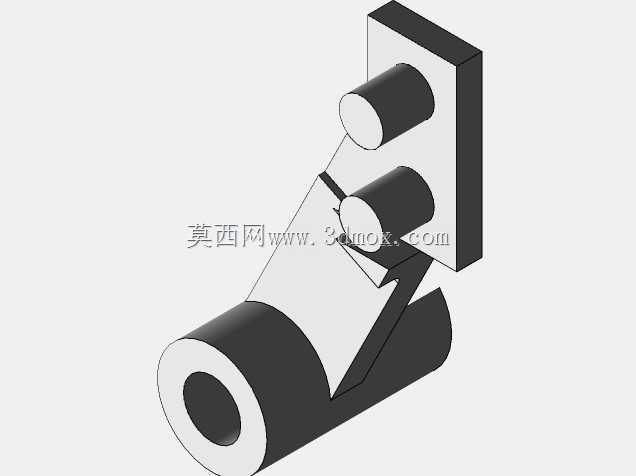

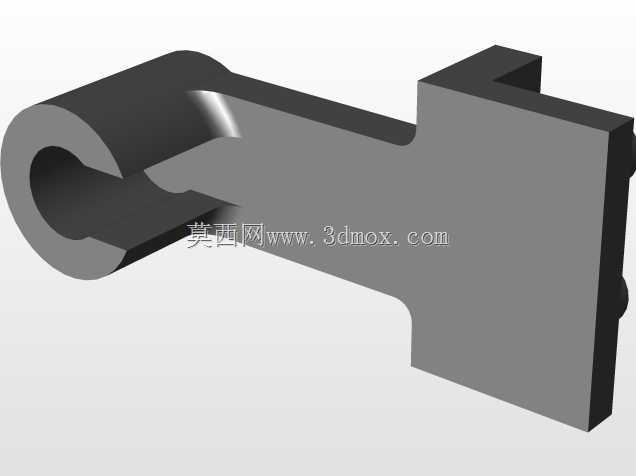

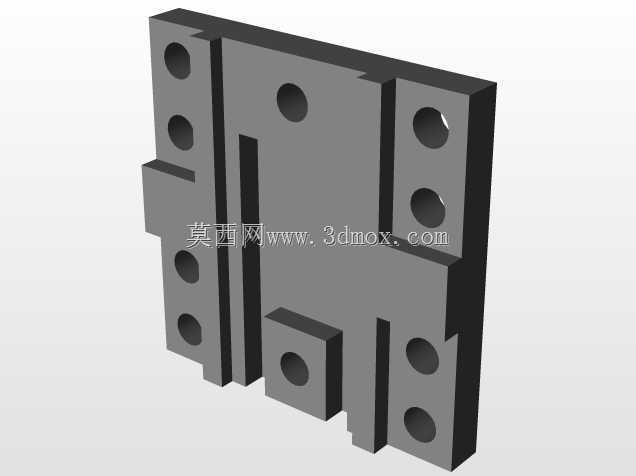

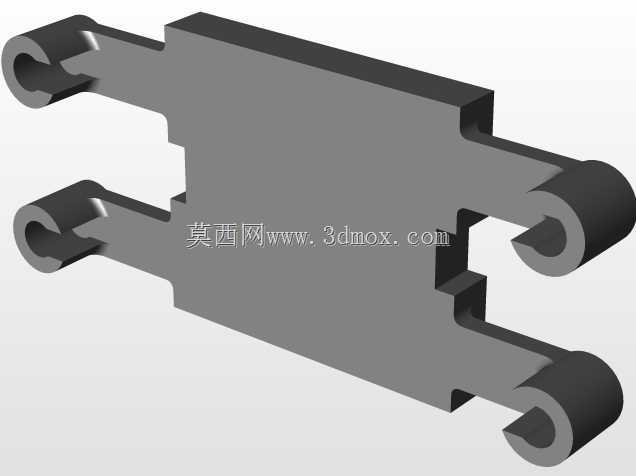

　　这款快装连接结构件的设计初衷，是解决小型模块化装配场景下的快速拆装需求，在桌面级模块化组装、小型实验台架搭建、创客类快速原型验证场景中，这类无需额外紧固件的插接结构能大幅降低装配耗时，不需要额外准备螺栓、卡簧等标准件，徒手即可完成部件的对接与拆分，适配频繁调整组件位置的使用场景。从结构功能来看，构件一端采用带轴向限位的中空套接结构，内孔做了适配对应插接轴的公差设计，套接后可限制径向窜动，端部的环形凸台能在插接到位后形成轴向硬限位，避免对接过程中出现过插导致的配合面损伤；另一端为带定位凸台的块状基座，基座上的凸台结构可与相邻构件的凹槽形成卡合定位，保证拼接后相邻部件的相对位置精度，不会在常规受力下出现错位偏移。

　　设计过程中优先考虑了3D打印工艺的成型特性，所有棱边均做了R0.5的圆角过渡，避免打印过程中出现尖角翘曲，同时所有配合面的拔模斜度控制在1.5度，既保证FDM工艺打印后无需额外打磨即可顺利装配，又不会因为斜度过大导致配合间隙超差。整个构件的外形尺寸控制在适配乐高类标准拼接模数的范围内，套接端的内孔直径与通用的8mm拼接轴公差匹配，基座部分的凸台间距严格对齐标准拼接孔位，可直接与现有模块化搭建体系的零件兼容互换。

　　安装边界方面，构件套接端的有效配合长度为12mm，装配时需要预留至少13mm的轴向操作空间，方便手指捏住构件完成插拔动作；基座部分的安装平面平面度控制在0.1mm以内，与相邻构件贴合时不会出现明显缝隙，侧向受力时的接触面积足够分散应力，避免长期使用后出现连接部位的塑性变形。从实际使用场景出发，这类结构件可用于小型无人机的机架快速拼接，在户外作业需要快速更换机架组件时，无需携带工具即可完成故障部件的替换；也可用于教学实验中的模块化机构搭建，学生可快速组合不同的传动组件，不用在紧固件拆装环节耗费过多时间。

　　结构的受力设计上，套接部分的壁厚做了均匀化处理，壁厚保持2.5mm，既保证足够的抗弯折强度，又不会因为壁厚过大导致打印过程中出现内部缩孔；基座与套接段的过渡位置做了渐变加厚处理，避免应力集中导致的断裂问题，在承受15N的侧向拉力时，过渡位置的应力值远低于常用PLA、ABS打印材料的屈服强度，可满足日常模块化搭建的强度需求。细节设计上，构件表面没有多余的装饰特征，所有结构均服务于装配功能，套接端的开口处做了1mm的导向倒角，对接时可快速找准插接位置，不需要反复对齐调整；基座侧面的平面可作为安装基准面，装配时可直接贴靠定位块完成位置校准，保证拼接后的整体框架直线度符合使用要求。
