特里图拉辊轴传动结构爆炸视图设计

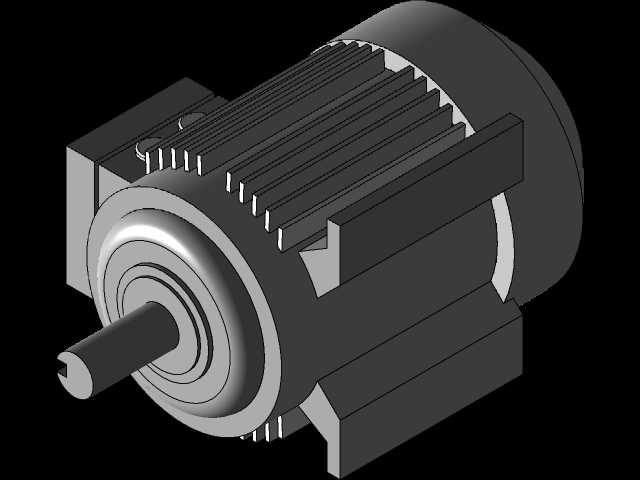

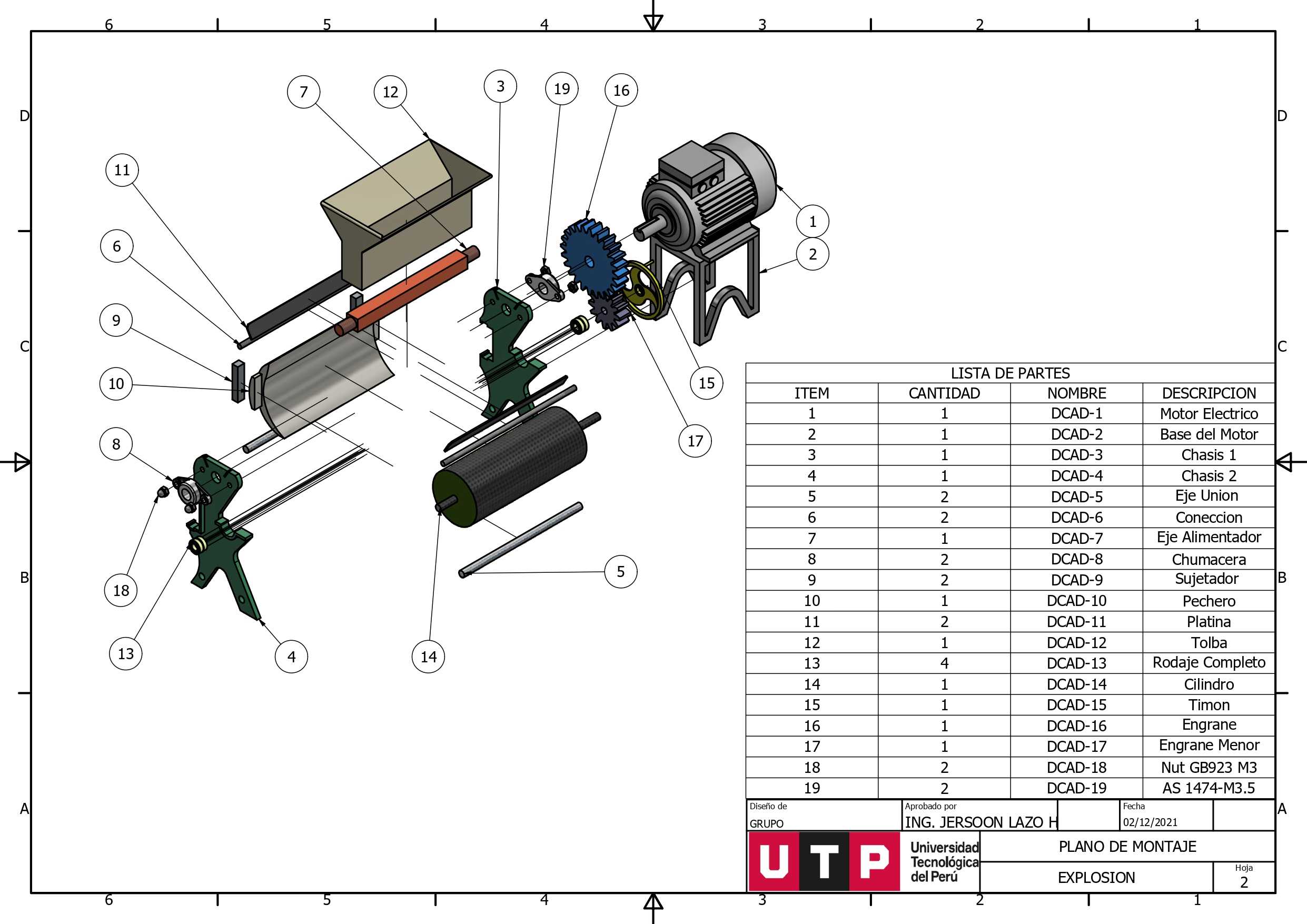

　　这套辊轴传动结构的三维拆解设计，核心面向小型物料输送、表面处理类工位的传动单元搭建需求，常见于轻载输送线、小型涂布辊组、实验室辊压设备的动力端配套场景。从爆炸视图的零件排布可以看出，整套结构以驱动电机作为动力输入源，通过齿轮啮合将扭矩传递至主动辊轴，再通过平行辊组的配合实现物料的承托与输送动作，整套传动链的零件排布紧凑，没有冗余的结构设计，能够在有限的安装空间内完成动力传递与辊组驱动的功能。

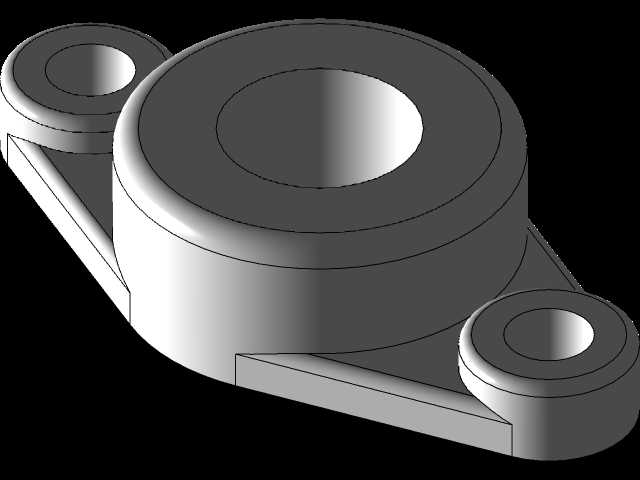

　　从设计思路层面来看，整套结构优先考虑了装配与维护的便捷性，所有零件沿装配轴向依次排布，爆炸视图中清晰标注了每个零件的装配顺序与对应位置，现场装配时无需额外的工装定位即可完成组件拼接，日常维护更换易损件时，仅需拆解对应轴向的紧固件即可抽出目标零件，无需整体拆卸整个传动单元。结构中的支撑座采用分体式设计，轴承安装位预留了足够的装配公差带，既可以保证辊轴转动时的同轴度要求，也能抵消长时间运行产生的轴向窜动余量，避免辊轴运行时出现卡滞、偏磨的问题。

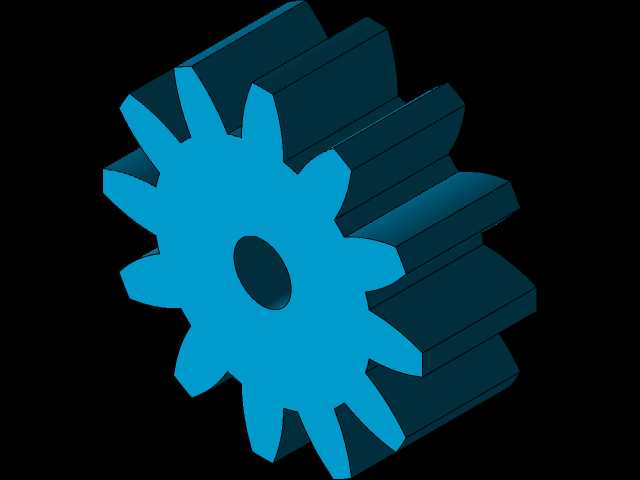

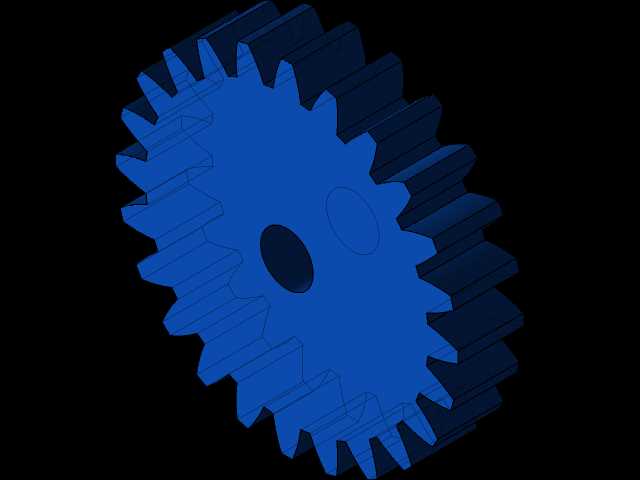

　　功能特性上，这套传动结构采用开式齿轮传动作为一级减速，相比内置减速箱的结构，开式齿轮的传动效率更高，且能够直观观察齿轮的啮合状态，日常巡检时可以快速判断齿轮磨损情况，适合多粉尘、需要频繁检查传动状态的工位使用。从动辊与主动辊的平行度通过两端支撑座的定位面保证，安装时仅需要将支撑座固定在预设的安装基准面上，即可保证两根辊轴的平行度误差控制在允许范围内，无需反复调整辊位。料斗组件设置在主动辊的进料侧，能够将待处理物料均匀导向辊面间隙，避免物料偏载导致的辊轴受力不均问题，出料侧的导向结构可以将处理完成的物料平稳导出至下一工位，减少物料掉落、卡滞的概率。

　　安装边界层面，整套结构的安装基准为底部支撑框架的安装面，电机安装位与辊组支撑位均设置在同一框架基准上，能够避免不同安装基准带来的同轴度误差，整体安装占用空间沿辊轴轴向延伸，横向占用空间较小，适合在狭窄的设备内部空间布置。辊轴的直径与长度匹配轻载物料的输送需求，辊面预留了包覆防滑层的安装余量，用户可以根据实际输送物料的特性，在辊面包覆橡胶、毛毡等不同材质的覆层，提升物料输送的摩擦力，避免物料打滑。齿轮传动副的中心距按照标准齿轮啮合参数设计，更换不同模数的齿轮时，仅需要调整电机安装座的微调位置即可适配，无需重新加工支撑结构，具备一定的适配灵活性。

　　从实际应用的角度出发，这套结构可以直接作为小型输送设备的动力端单元使用，也可以根据实际工位的需求调整辊轴长度、齿轮传动比，适配不同的输送速度与负载要求。结构中的紧固件、轴承等标准件均采用通用规格，采购替换便捷，不需要定制特殊规格的零配件，能够降低设备的后期维护成本。爆炸视图中清晰呈现了每个零件的装配关系，建模时所有配合面均按照实际加工公差设置，装配干涉检查全部完成，导入装配环境后可以直接生成装配工程图，用于指导生产加工与现场装配，不需要额外进行结构修正。
