皮带辊轮支撑座装配结构设计

　　这套结构围绕皮带辊轮的稳定支撑展开，核心由底座、左右支架、辊轮、衬套以及贯穿辊轮的辊轴组成，属于输送与导向机构中常见的从动支撑单元。从实际使用场景看，这类部件多用于轻型输送线、皮带张紧导向段、物料传输过渡位以及设备内部需要承托皮带或回转滚轮的位置。辊轮本身承担皮带接触面的回转承载，支架则把辊轴的受力传递到底座，底座再通过安装孔固定在设备机架或工作台面上，形成完整的力流闭环。

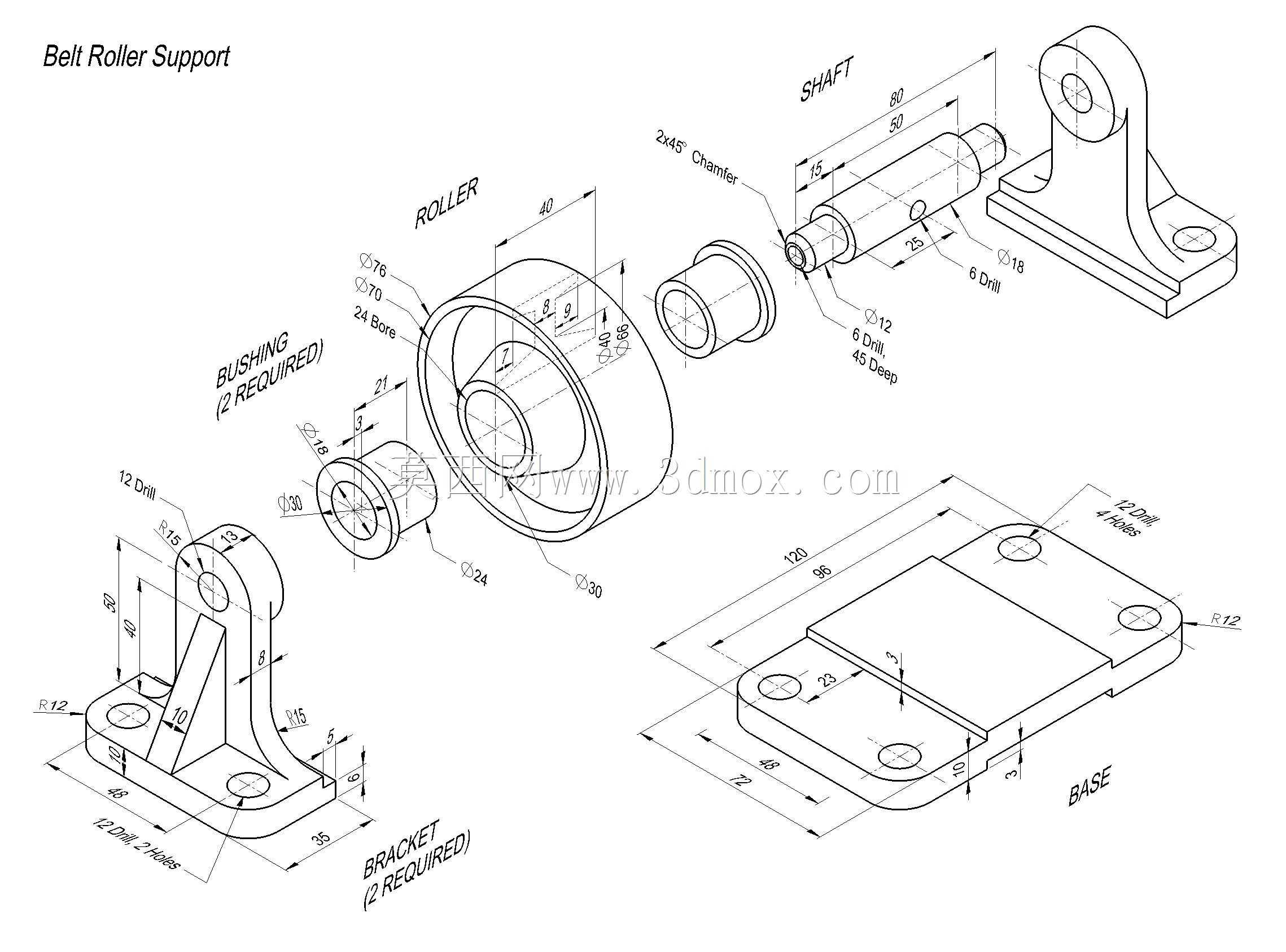

　　从装配关系上看，辊轮位于两片支架之间，辊轴穿过支架上端的同轴孔，并经由衬套与辊轮内孔配合。衬套在结构中起到降低摩擦、隔离辊轮与轴颈、便于维护更换的作用；图纸中明确衬套数量为两件，分别布置在辊轮两侧，使辊轮在运转时受力更均衡。支架采用立式支撑板形式，底部与底座贴合，上端设置轴孔，侧面通过加强形态抵抗辊轮加载后产生的弯矩。底座为平板式安装件，四角布置安装孔，既方便螺栓固定，也能在装配时通过孔位微调支撑位置。

　　尺寸表达上，图纸对各零件的关键边界均进行了标注。底座长度方向约为120，宽度方向约为60，板厚约为8；底座上的安装孔采用沉孔结构，孔径与沉孔深度围绕标准紧固件布置，保证螺栓安装后头部不干涉外部平面。支架底部沿底座长度方向展开，上端轴孔中心到底座安装面的高度约为60，这一高度决定了皮带或辊轮工作面的支撑高程。支架上端孔位附近标注有孔径、孔深以及端部倒角关系，辊轴端部相应设置2×45°倒角，便于衬套和支架孔装配时顺利导入。

　　辊轮外形以圆柱面为主要工作表面，外径约为70，内孔与衬套配合，轮体两侧设置台阶与圆角过渡，避免应力集中。辊轮宽度方向约为40，能够为皮带提供一定接触宽度，同时不会因过宽而增加不必要的转动惯量。辊轴总长约为80，轴径分段变化，中间配合段与衬套内孔匹配，两端伸入支架孔内；轴上还标注了直径12、直径16等结构尺寸，用于区分支承段、定位段和装配段。轴端及孔口的倒角、沉孔、深度尺寸都比较明确，适合在三维建模时按照实际加工逻辑建立特征，而不是单纯追求外观相似。

　　设计思路上，这套支撑结构强调可装配性与维护性。辊轮不直接与轴发生大面积摩擦，而是通过衬套形成回转副，当磨损达到一定程度时，可优先更换衬套，减少辊轮和轴的整体报废。两片支架对称布置，使辊轴两端均获得支承，相比单侧悬臂结构，轴的弯曲变形更小，辊轮运转更平稳。底座与支架分开成型后组合，也有利于加工：底座平面可铣削保证安装基准，支架孔可通过镗削或钻铰控制同轴度，最后再以底座面为基准进行总装。

　　在工程建模时，需要特别关注几个配合边界。其一是支架两上端孔的同轴度，若两孔偏差过大，辊轴装入后会产生卡滞或附加弯矩；其二是衬套外径与辊轮内孔、衬套内径与辊轴之间的配合层级，应区分固定配合与回转配合；其三是底座安装孔与支架支撑位置的相对距离，这会影响辊轮中心在设备中的定位；其四是辊轮外圆相对于轴孔轴线的径向跳动，虽然模型中不必直接建立跳动公差，但在结构理解上应保留这一工艺意识。

　　从受力角度看，皮带张力或物料压力作用在辊轮外圆，经辊轮、衬套、辊轴传递到两侧支架，再由支架向下传至底座，最终通过螺栓连接进入机架。支架下部与底座连接区域是弯矩传递的关键位置，因此在实物设计中通常需要保证焊接、铸造或螺栓连接区域的强度；若采用焊接件，应注意支架立板与底板之间的焊缝连续性；若采用铸件，则应在转角处设置圆角和加强肋。图纸中的支架外形已经体现出从底座到轴孔逐渐升高的承力形态，符合支撑类零件的载荷路径。

　　外形尺寸方面，整体占用空间并不庞大，底座占地约120×60，支撑高度约60，辊轮外径约70，辊轴沿宽度方向跨越支架，装配后宽度主要由支架外侧距离决定。对于设备布置人员而言，这类结构的安装边界比较清晰：下方需要保留底座固定面，四周需要留出螺栓拆装空间，辊轮径向外侧需要保证皮带通过和回转间隙，轴端方向则应考虑支架孔装配与检修空间。由于底座孔为沉孔形式，紧固件从上向下锁紧时，要保证下方机架面具备足够平面度和螺纹孔或通孔条件。

　　在应用拓展上，该结构并不局限于某一种专用设备。凡是需要对环形皮带、输送带、回转滚轮或张紧轮进行支承的位置，都可以参考这种“底座—支架—轴—衬套—辊轮”的组合方式。若载荷较轻，可采用塑料衬套或含油衬套；若转速较高、连续运行时间较长，则可将衬套替换为轴承，并对支架孔和轴肩尺寸进行相应调整。若使用环境中存在粉尘、纤维或颗粒物，还可在辊轮两侧增加挡圈或防尘结构，防止杂质进入回转副。

　　三维实现时，可先建立底座草图，拉伸得到底板并切除沉孔；再建立支架轮廓，按照高度、孔位和底部安装关系生成立板结构；辊轮部分通过旋转特征完成外圆、内孔和台阶；衬套同样适合旋转建模，并在装配中以同轴和端面约束定位；辊轴则按阶梯轴方式建立，加入倒角和轴段差异。装配完成后，应检查辊轮外圆与底座之间是否保留足够间隙，辊轴两端是否与支架孔正确重合，衬套是否位于辊轮内部且端面不与支架发生异常摩擦。这样建立出来的模型不仅能表达外观，还能真实反映装配顺序、加工特征和机构功能。
