双通路液压阀块装配结构设计

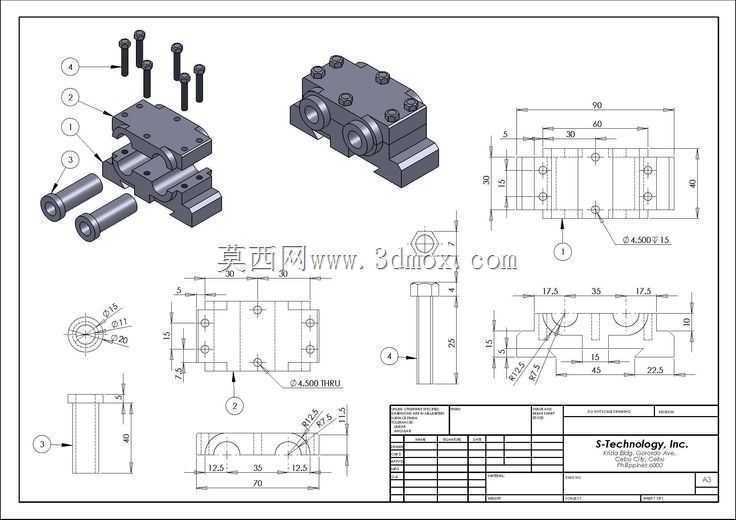

　　在液压系统集成设计环节，阀块作为油路分配与元件承载的核心载体，其结构合理性直接决定整套液压回路的运行稳定性与空间占用率，本次呈现的双通路液压阀块装配结构，针对中低压工况下的双执行元件独立控制需求设计，可直接应用于小型工装液压站、非标自动化设备的液压动力单元集成场景，替代传统分散式管路连接方案，大幅减少管路接头泄漏点，压缩液压系统的整体安装空间。从结构组成来看，整套装配包含主阀块基体、两个圆柱形油路插接件、六根内六角圆柱头紧固螺钉，主阀块采用整体式锻钢毛坯铣削加工成型，避免了拼合结构的密封失效风险，基体上加工有两个对称布置的安装通腔，用于插接圆柱形油路连接件，每个连接件与基体的配合面均设置有密封槽位，可适配O型圈实现静密封，

　　防止高压油液从配合间隙渗漏。主阀块的顶面加工有六个均匀分布的螺纹孔，与六根内六角螺钉配合，实现阀块上端盖与基体的压紧固定，螺钉的排布避开了内部油路的钻孔路径，避免钻孔加工时打穿螺纹孔造成油路串通。从设计思路层面，该阀块采用下进侧出的油路走向，底部设置两个安装定位销孔，可直接与液压站的油箱安装面板贴合固定，安装时无需额外搭建支撑支架，底部的进油口直接对接油箱内置的齿轮泵出油口，减少进油管路的长度，降低管路沿程压力损失。侧面的两个出油口分别对应两条独立的控制油路，可外接液压执行元件，出油口的螺纹规格采用常用的公制细牙螺纹，适配常规液压管接头，无需定制特殊连接件。从尺寸边界来看，整套阀块装配的总长度为70mm，总宽度为40mm，

　　总高度（含上端盖与螺钉头部）为50mm，属于小型集成阀块范畴，安装时仅需在安装面板上加工对应位置的四个固定螺栓过孔与两个进油过孔即可完成定位，安装边界占用空间极小，适合在空间紧凑的小型液压设备中使用。内部油路的钻孔直径经过通流能力校核，匹配10L/min额定流量下的油液流速要求，避免流速过高造成的压力损失与油液发热问题，油路转角处均采用工艺倒角，减少油液流动时的湍流与压力冲击。装配工艺层面，该结构的零件数量少，无复杂异形零件，所有零件均可采用常规机加工工艺完成，主阀块的加工工序包含铣六面、钻安装孔、钻油路孔、攻螺纹、去毛刺、清洗等步骤，油路孔加工完成后需进行通油清洗，去除孔内残留的铁屑杂质，避免装配后杂质进入液压元件造成卡滞故障。

　　圆柱形插接件与主阀块的配合采用间隙配合，装配时涂抹少量液压油即可顺利压入，配合公差控制在H7/h6区间，既保证装配便利性，又能控制配合间隙避免密封件被切损。紧固螺钉的拧紧力矩按照8.8级内六角螺钉的标准力矩执行，拧紧时采用对角交替拧紧顺序，避免上端盖受力不均造成密封面翘曲渗漏。在实际应用场景中，这类小型双通路阀块常被用于小型液压工装的夹紧回路控制，比如机床夹具的液压夹紧系统、小型压装设备的油缸控制回路，相比采用叠加阀的方案，该集成阀块的成本更低，结构更紧凑，对于仅需要两路独立控制的简单液压回路来说，性价比优势十分明显。设计过程中还考虑了维护便利性，阀块的所有油口均布置在外侧易操作的位置，后期排查油路故障时可直接在对应油口接压力表检测压力，无需拆卸阀块整体，上端盖拆卸后即可直接清理内部油路的杂质，维护操作简单。另外，阀块的安装基准面经过精铣加工，平面度控制在0.02mm以内，保证与安装面板贴合时不会出现间隙，避免安装时密封件受压不均造成渗漏，侧面的出油口端面同样经过精加工，保证管接头安装时的密封面贴合度。整套结构没有采用复杂的铸造流道，全部采用钻孔加工成型，加工工艺成熟，良品率高，适合小批量加工生产，也便于后期根据实际需求调整油路孔径与接口位置，适配不同流量参数的液压系统使用。
