3D打印机用带导向集成式惰轮轴承结构

　　在桌面级FDM3D打印机的传动系统布局中，惰轮部件的设计合理性直接影响同步带传动的平稳性与运动精度，常规分体式惰轮多采用独立轴承加外置导向挡边的组合结构，装配过程中容易出现挡边同轴度偏差、轴承预紧力不均的问题，长期运行后会出现同步带跑偏、磨损加剧、传动回程误差增大等故障，直接影响打印件的成型精度与表面质量。这款集成式惰轮轴承将皮带导向结构与轴承承载结构做了一体化设计，从根源上规避了分体装配带来的累积误差问题。

　　从实际应用场景来看，这类惰轮主要适配Rostock Max结构的并联臂3D打印机，也可通用于采用同步带传动的其他桌面级3D打印设备，安装位置覆盖X/Y/Z轴传动路径的转向节点、张紧调节节点，承担同步带的转向导向、张紧力传递、运动轨迹约束的多重作用。不同于常规光面惰轮的设计，这款部件在轮体外侧直接加工出与同步带宽度匹配的导向挡边，挡边与轮体承载面为同一加工基准，同轴度可以控制在很高的精度范围内，同步带运行过程中不会出现轴向窜动，即使在高速往复运动、频繁换向的打印工况下，也能保持皮带轨迹的稳定，不会出现掉带、偏磨的问题。

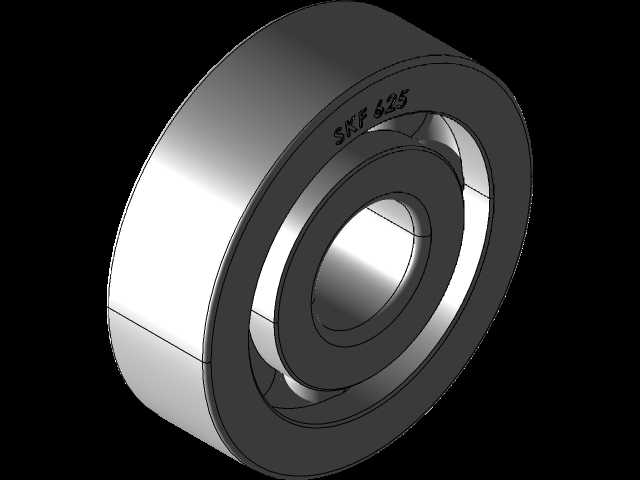

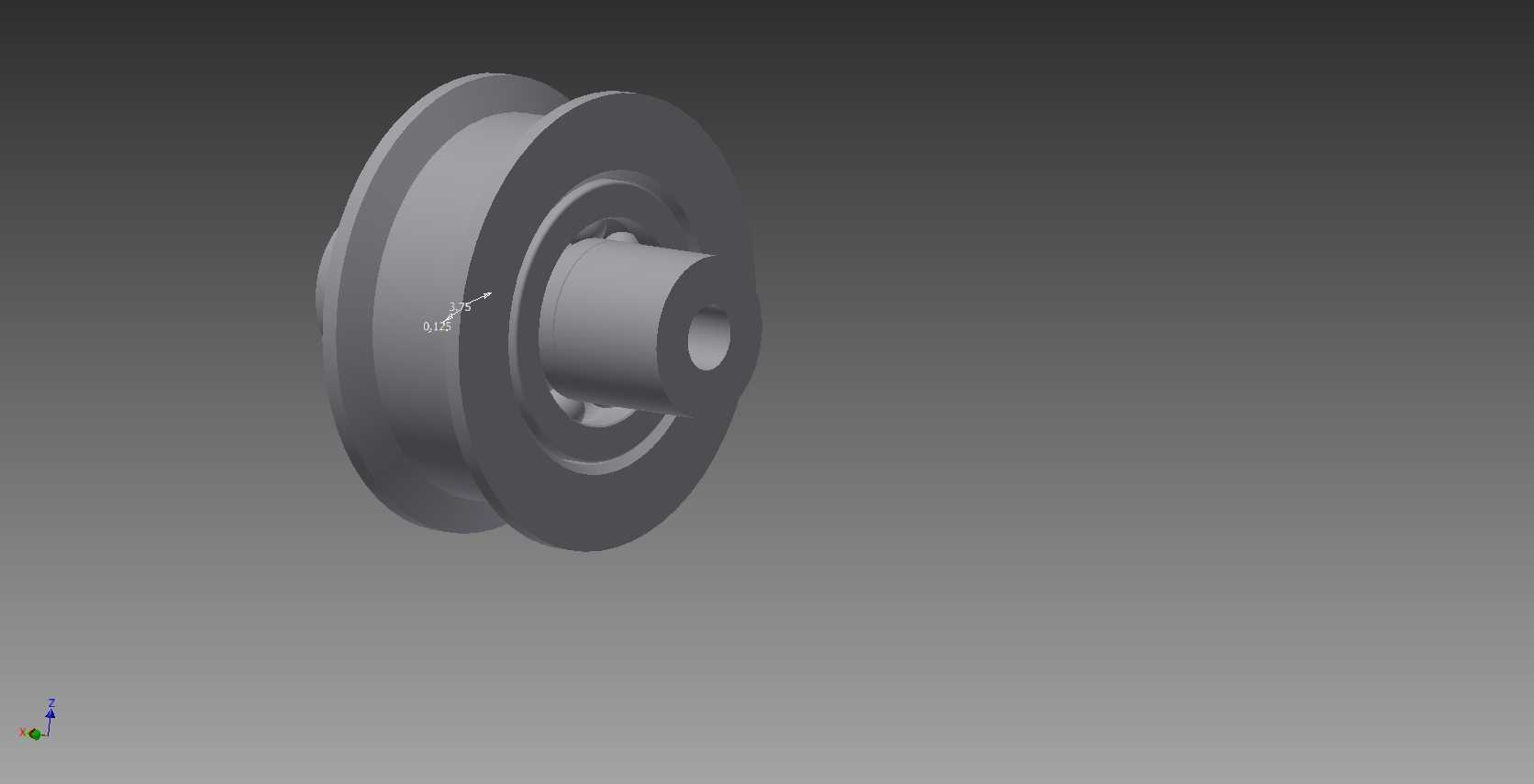

　　设计思路上，这款惰轮轴承采用了集成化的结构方案，将内圈安装定位结构、滚动体承载腔、外圈带轮工作面、双侧皮带导向挡边做了一体化整合，减少了分体零件的数量，降低了装配环节的精度损失。内圈设计有阶梯式定位轴孔，可直接适配设备上常用的直径5mm安装销轴，轴孔端面加工有定位沉台，安装时可以直接贴合安装支架的定位面，不需要额外加装轴套或者调整垫片，装配效率更高。滚动体采用深沟球轴承的滚道设计，承载能力可以满足3D打印机传动系统的径向载荷需求，同时可以承受少量的轴向窜动力，适配并联臂设备运动过程中带来的微小角度偏载。

　　从外形尺寸与安装边界来看，轮体的导向挡边外径根据常用的6mm宽GT2同步带做了匹配设计，挡边间距略大于同步带宽度，既可以约束皮带的轴向位置，又不会因为间隙过小导致皮带侧边与挡边产生持续摩擦。轮体的总宽度控制在合理范围内，不会占用过多的安装空间，适配Rostock Max系列打印机原有惰轮的安装位，可以直接替换原有分体式惰轮部件，不需要对设备支架做任何修改。安装时只需要将销轴穿过内圈轴孔，两端通过卡簧或者锁紧螺母固定在支架上即可，张紧调节的方式与原有部件完全兼容，不需要调整设备的张紧机构行程。

　　实际运行过程中，一体化的结构让轮体的转动惯量更小，频繁换向时的动态响应更好，不会因为额外装配的挡边带来转动阻力增大的问题。滚道的润滑结构采用密封式设计，可以阻挡打印过程中产生的PLA、ABS材料碎屑进入轴承滚道，延长部件的维护周期，减少日常使用中的保养工作量。导向挡边的边缘做了圆弧过渡处理，即使皮带出现极轻微的偏移，也不会被挡边的锐边刮伤皮带的编织层，有效延长同步带的使用寿命。不同于很多第三方改装惰轮采用的金属切削加工方案，这款结构的壁厚分布均匀，既保证了足够的结构强度，又控制了整体重量，不会给传动系统带来额外的负载，在长时间连续打印的工况下，轴承的温升控制在合理范围内，不会因为热膨胀导致转动卡滞。

　　在结构细节处理上，轮体的带轮工作面做了合适的表面粗糙度处理，既可以保证与同步带齿面的足够摩擦力，避免出现打滑丢步的问题，又不会因为表面过于粗糙加速同步带齿面的磨损。内圈的轴孔表面做了精加工处理，与安装销轴的配合间隙控制在合理范围，既不会因为间隙过大出现转动偏心，也不会因为间隙过小导致安装困难、转动卡滞。双侧挡边的高度经过反复验证，既可以有效阻挡皮带脱出，又不会因为挡边过高与周边的支架、线束产生运动干涉，适配设备原有安装位的所有空间边界，替换安装后不会出现任何运动干涉问题。
