Anet3D打印机热端冷却风道结构设计

　　桌面级FDM3D打印机的热端冷却系统，直接决定了打印过程中耗材熔融段的温度梯度稳定性，是影响打印成型精度、减少堵头故障、提升层间结合质量的核心结构之一。这款适配Anet ET5Pro机型的热端冷却结构，在设计阶段就围绕桌面级设备紧凑安装空间的约束展开，没有采用通用型冷却件的大体积冗余设计，而是针对该机型热端组件的实际排布，做了贴合式的导流风道规划。

　　从实际应用场景来看，桌面级FDM设备在打印PLA、PETG等常用耗材时，热端加热块上方的散热段需要维持在耗材玻璃化转变温度以下，否则耗材会在喉管位置提前软化膨胀，造成送料阻力骤增甚至堵头断料，同时喷嘴位置的冷却气流需要精准导向刚挤出的耗材丝材，让熔融耗材快速定型，避免打印薄壁、小特征结构时出现丝材垂坠、轮廓变形的问题。这款冷却结构在设计时，首先明确了两个核心功能边界：一是为喉管散热段提供足够的轴向导流风量，避免热量沿喉管向上传导至送料机构；二是将冷却气流精准约束在喷嘴出口周边的打印区域，减少气流散逸对加热块温度稳定性的干扰。

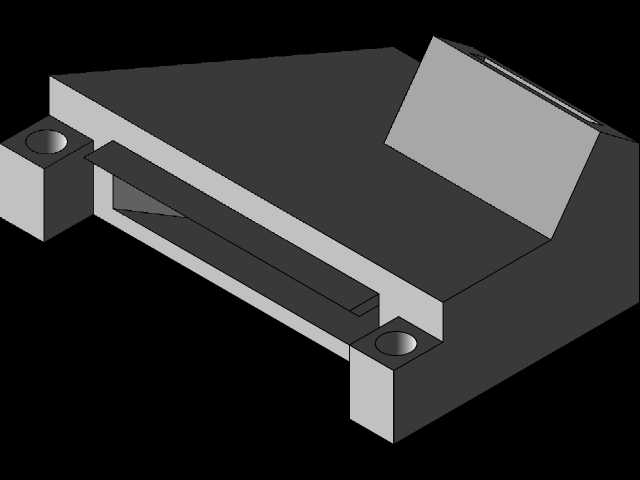

　　结构设计上，该冷却件采用了贴合适配热端安装支架的楔形轮廓，主体风道做了平滑的弧面过渡，没有直角转折带来的风阻损耗，气流从风机安装位进入风道后，会沿内部导流面分成两路，一路沿喉管轴向向上流动，带走散热鳍片传导的热量，另一路从风道下端的倾斜出风口导出，以45度左右的倾角吹向喷嘴出口位置，刚好覆盖刚挤出的丝材落点区域。安装边界方面，结构两侧预留了与热端支架匹配的安装凸耳，凸耳上的定位孔孔径与常用的M3安装螺丝适配，孔位间距完全匹配Anet ET5Pro机型热端组件的原有安装孔位，不需要对原有设备的支架做二次打孔或打磨修改，替换安装时可以直接对位锁紧，不会与周边的自动调平传感器、加热块接线、送料导管等部件产生运动干涉。

　　在实际装机测试的工况下，该冷却结构可以在风机额定转速下，将喉管散热段的温度稳定在50摄氏度以内，即使是连续4小时以上的长时间打印，喉管位置也不会出现过热导致的送料不畅问题；同时喷嘴位置的冷却气流覆盖范围控制在直径15mm的圆形区域内，不会直吹加热块本体造成加热块温度波动，打印0.1mm层厚的薄壁结构时，丝材挤出后可以在0.2秒内完成定型，不会出现边角塌陷、层纹错位的问题。设计过程中还特意规避了常见冷却件的结构缺陷：比如风道内壁没有做薄壳式的偷胶设计，避免长期受风机振动影响出现结构共振异响；出风口位置做了1mm的唇边结构，减少气流出口处的涡流散逸，提升有效风量的利用率；安装凸耳位置做了加厚处理，多次拆装也不会出现螺孔滑丝、凸耳断裂的问题。

　　对于结构设计从业者来说，这类小型功能件的设计核心不在于复杂的曲面造型，而在于对实际安装空间、功能需求边界、周边部件干涉风险的精准把控，每一处轮廓的调整都要对应实际工况下的功能需求，不能为了造型美观牺牲结构的实用性。这款冷却结构的风道截面做了渐变式设计，从风机接口位置到出风口位置，截面面积按照风量分配比例做了对应收缩，保证两路出风的风量分配符合散热需求，不会出现某一路风量过大、另一路风量不足的问题。同时结构整体的外轮廓做了倒角处理，没有尖锐的边角，安装调试过程中不会划伤操作人员的手部，也不会勾到设备内部的走线。在与热端组件的配合间隙上，结构内壁与喉管散热鳍片之间预留了2mm的通风间隙，既不会因为间隙过小造成风阻增大，也不会因为间隙过大导致气流从旁侧散逸，保证散热气流可以充分流经散热鳍片的每一个接触面，提升热交换效率。
