在桌面级FDM 3D打印的实际生产场景中,耗材卷轴的送丝阻力波动一直是影响打印成型精度的隐性因素,尤其是打印柔性耗材、低硬度耗材或者大重量满卷耗材时,卷轴转动卡滞、丝材拉扯张力突变会直接导致出料不均、层厚错位、打印断丝等问题,这款长丝辊结构就是针对这类现场痛点做的定向优化设计。从实际使用场景来看,该结构既可以直接作为打印机外置料架的导向支撑组件,承接耗材卷轴的转动承载,也可以适配干燥箱的内部安装位,针对尼龙、PLA这类吸湿性较强的工程耗材,在密封干燥存储环境下完成顺畅送丝,甚至可以直接适配常规21杯容量的密封容器安装,无需额外定制支架就能完成干燥送料一体化改造,覆盖了桌面级打印用户从常规打印到耗材干燥存储的多场景使用需求。

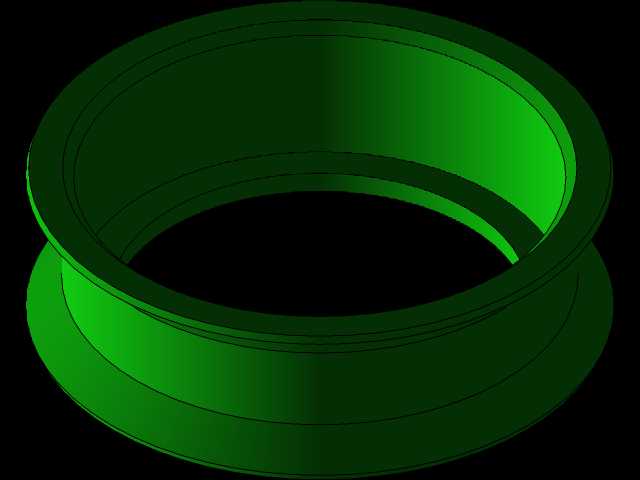

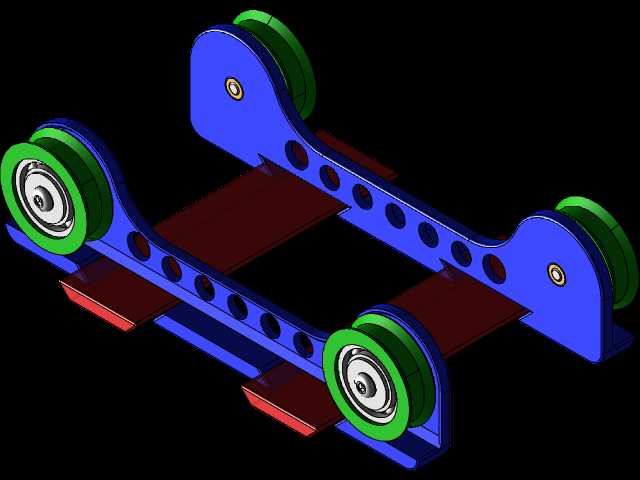

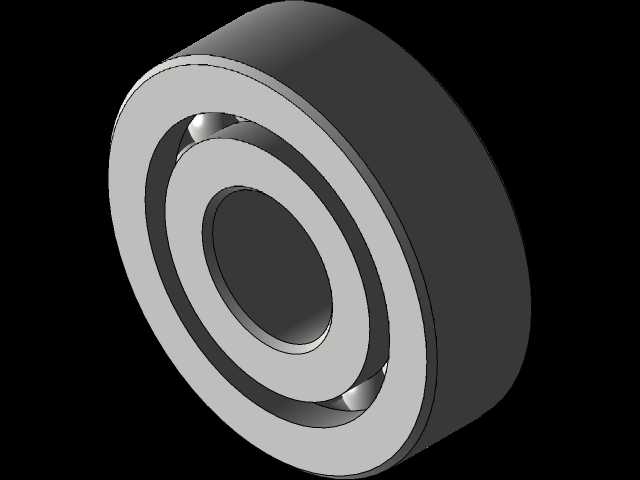

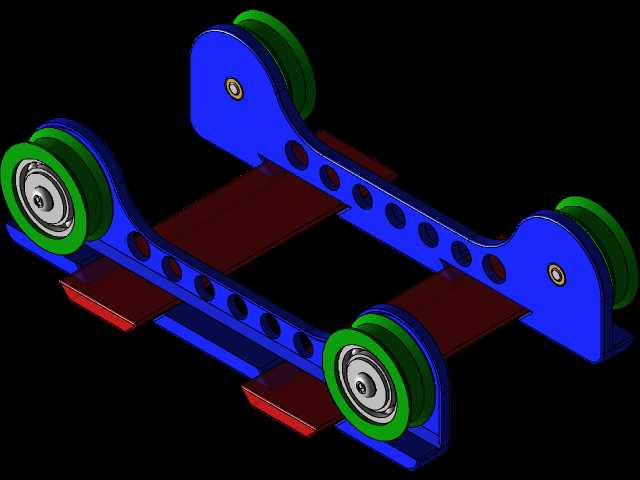

结构设计上,核心思路是通过降低转动副的摩擦系数来稳定送丝张力,整体采用双侧对称支撑板作为承载主体,支撑板上开设的等距减重孔并非单纯的轻量化设计,一方面可以降低结构整体自重,减少安装位的承载负荷,另一方面可以在干燥箱内使用时减少对热风循环的阻挡,保证干燥环境内的温场均匀性,不会因为实体板的遮挡导致局部耗材干燥不充分。滚轮组件采用大直径轮体搭配标准深沟球轴承的组合,轮体边缘做限位凸台设计,耗材卷轴放置后不会出现轴向窜动,轴承直接压装在轮体与固定销轴之间,转动过程中没有多余的滑动摩擦副,相比常规的光轴穿杆式料架,转动阻力可以降低60%以上,即使是剩余耗材量很少的轻量卷轴,也能在丝材牵引下顺畅转动,

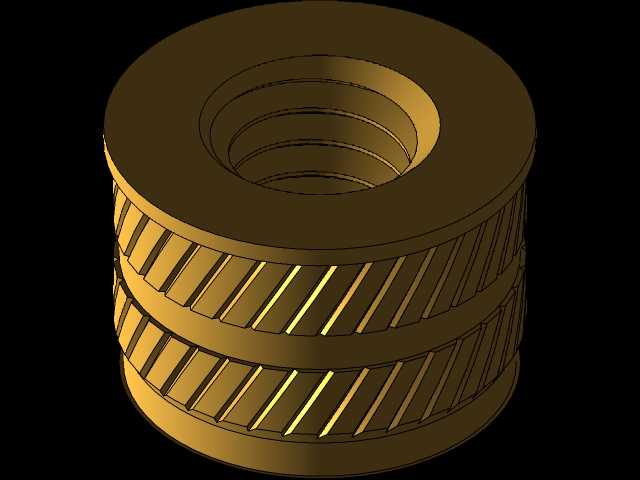

不会因为静摩擦力过大导致卷轴被拉扯突然转动,造成送丝量超差。安装边界方面,双侧支撑板的底部设置了三个等高度的支撑卡位,卡位的厚度尺寸适配常规铝型材框架的槽宽,可以直接卡在2020、3030系列铝型材的槽道上完成固定,不需要额外打孔或者加装固定件;如果是安装在密封容器内部,底部卡位的平面可以直接贴合容器内壁,通过少量粘接或者压块就能完成固定,整体安装后的跨距可以适配市面上绝大多数1kg装标准3D打印耗材卷轴,轮体的径向突出高度保证卷轴转动时不会和支撑板、安装基面发生剐蹭,预留的转动间隙足够覆盖卷轴因绕丝不均产生的径向跳动量。实际使用过程中,轮体采用3mm规格的短散热件适配结构,长时间连续打印时,即使丝材因为挤出端回抽产生小幅往复窜动,

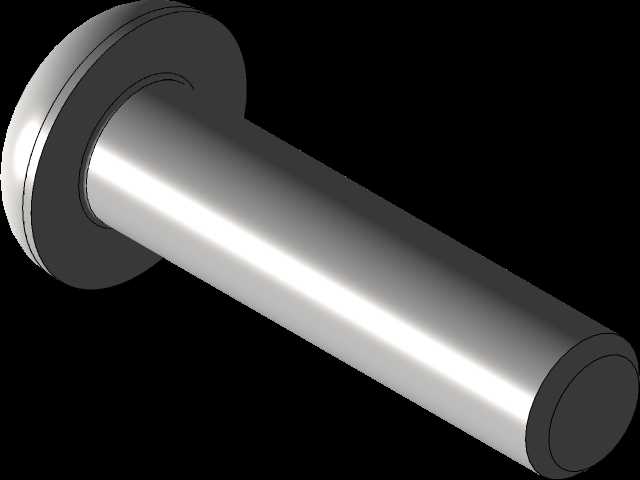

轮体也能灵活跟随转动,不会因为局部摩擦导致丝材表面产生磨屑,磨屑堆积是很多送丝齿轮卡涩、挤出头堵头的诱因,这款结构的低摩擦设计可以从源头减少这类问题的发生。双侧支撑板的平行度通过两端的固定销轴保证,销轴和支撑板之间采用定位孔配合,安装后不需要额外调整平行度就能保证四个滚轮(双侧各两个支撑轮)的等高性,卷轴放置后四个轮体均匀承载,不会出现单点受力过大导致的轴承偏磨问题,长期使用的稳定性远高于单悬臂式的料架结构。针对干燥场景的使用需求,整体结构没有易受潮锈蚀的部件,所有金属件都采用标准轴承的镀锌材质,非金属支撑板和轮体采用耐温的工程塑料材质,可以在60摄氏度以内的干燥环境下长期工作,不会因为长期受热产生形变导致转动卡滞。在做结构选型的时候,需要注意安装基面的平面度,如果是安装在铝型材框架上,要保证两个安装位的型材面在同一平面,避免支撑板安装后产生扭曲应力,导致滚轮转动不畅;如果是在密封容器内安装,要提前确认容器内部的净宽度大于支撑板的整体跨距,预留出卷轴放置的操作空间,轮体和容器内壁之间至少留出5mm的间隙,避免长期使用产生的轻微形变导致轮体剐蹭容器壁。
