撬装式离岸排气洗涤净化装置

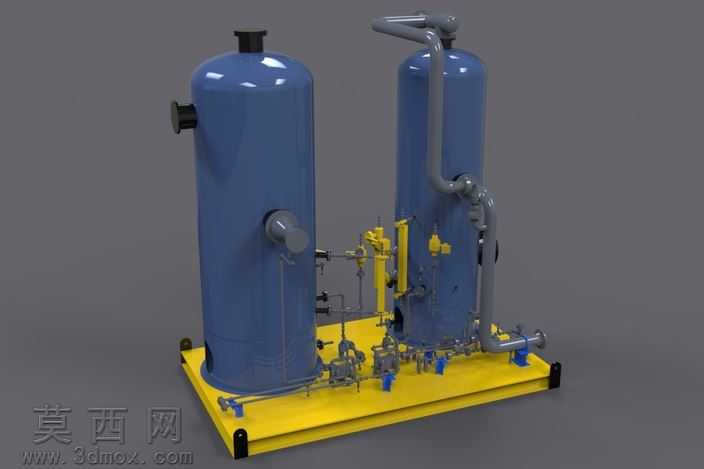

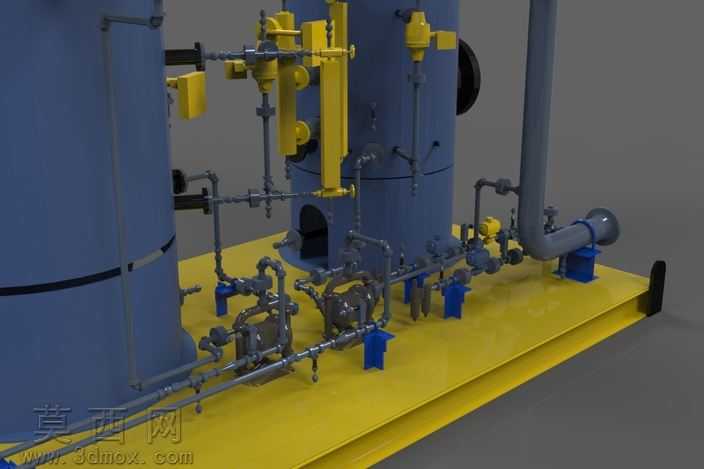

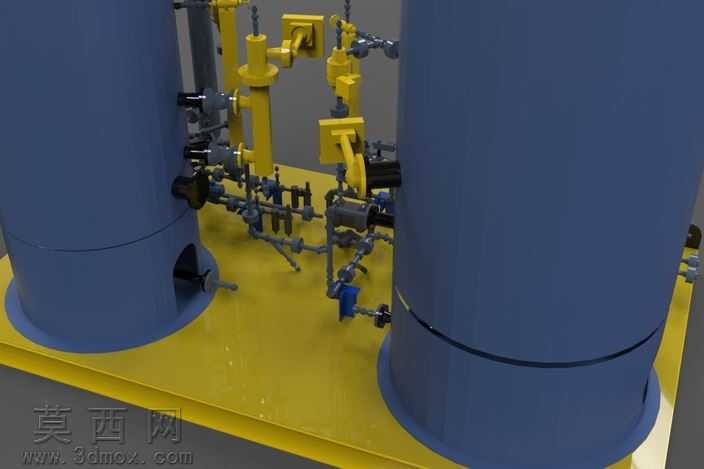

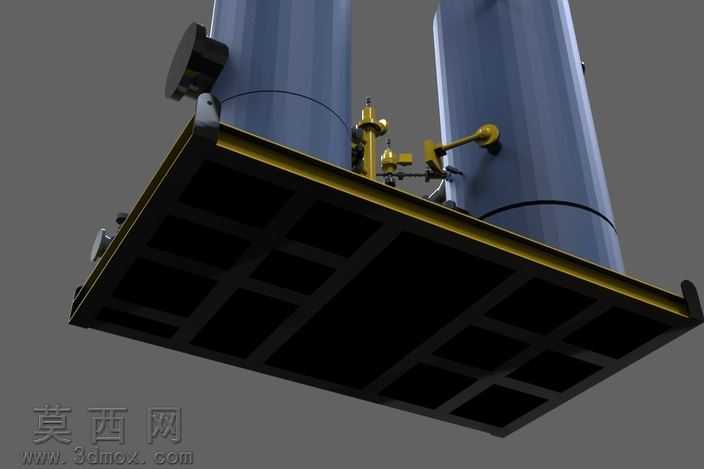

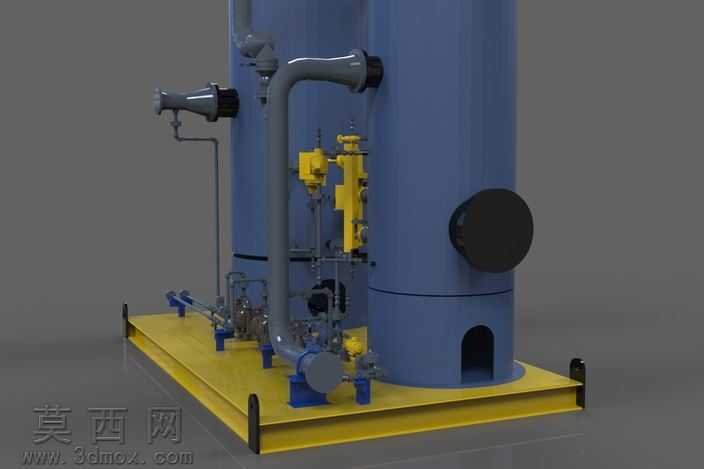

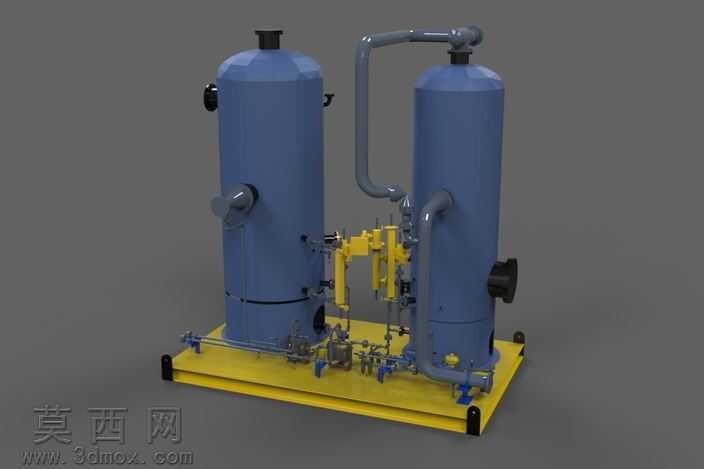

本作品为撬装集成式排气洗涤净化装置三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循工业设备设计规范与撬装模块化设计逻辑，完整还原了实体设备的全部结构细节与装配关系。建模阶段首先确定整体撬装布局，以黄色钢制集成底座为安装基准，依次完成两个立式承压洗涤罐体的定位建模，罐体采用曲面建模工具生成光滑的圆柱主体与标准椭圆封头结构，精准还原罐体侧壁的进气接口、顶部排气接口、检修人孔、仪表安装位等结构细节，保证罐体的壁厚、接口法兰尺寸、安装支脚位置完全符合压力容器设计的常规参数要求。随后完成罐体间连接管道的建模，根据管路走向生成不同管径的弯管、直管段，匹配对应法兰、紧固件模型，还原管道的坡度、连接位置与支撑结构，保证管路系统的连通逻辑与实际工程设计一致。针对装置上的阀组与控制组件，建模时区分了不同类型的阀门结构，包括截止阀、调节阀、安全阀等，还原阀门的手轮、阀体、执行机构细节，同时完成黄色控制管汇、仪表探头、排污管路等附属结构的建模，所有组件按照实际装配关系安装到底座与罐体对应位置，还原撬装设备一体化集成的特点。材质与渲染阶段，为承压罐体赋予深蓝色工业防腐漆面材质，调整材质的粗糙度与反光参数，还原工业漆面的哑光金属质感；为管道赋予深灰色碳钢材质，为阀组控制部件赋予亮黄色警示漆面材质，为集成底座赋予黄色防滑工业漆材质，同时为法兰、紧固件赋予镀锌金属材质，区分不同部件的材质属性。渲染时采用工业产品展示常用的三点布光方案，添加柔和的环境反射效果，突出设备的结构层次与材质质感，清晰展现两个罐体的布局、管路的连接走向、阀组的分布位置与撬装底座的承载结构。设计思路上采用模块化撬装设计理念，将所有功能组件集成在统一底座上，无需现场复杂组装即可整体转运安装，适配离岸作业场景的快速部署需求；双罐体结构可实现多级洗涤净化，提升排气处理效率，管路与阀组的布局预留了充足的操作维护空间，兼顾设备的功能性与实用性，模型的所有结构尺寸均参考同类型工业设备的常规参数设置，可用于方案展示、结构校核、教学演示等多个场景。
