工业离心通风机三维结构设计作品

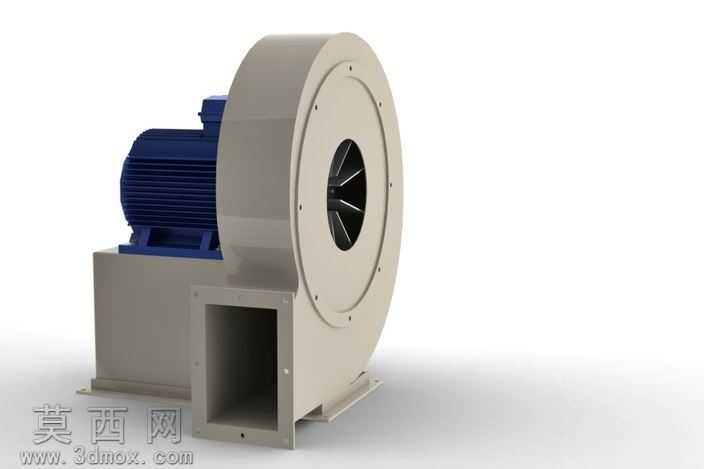

本作品为工业离心通风机的三维建模设计成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计规范与风机行业结构标准，完整还原了离心风机的全部核心结构与装配关系。建模阶段首先从整体布局入手，确定风机蜗壳、驱动电机、进风口、方形出风口、安装底座的相对位置与尺寸比例，保证各部件的装配公差符合实际工业产品的生产要求。蜗壳部分采用螺旋线型曲面建模，精准还原离心风机蜗壳的渐扩流道结构，曲面过渡平滑无棱角，既保证了气动外形的合理性，也还原了实际产品的钣金焊接结构特征，蜗壳端面的法兰安装孔采用圆周阵列方式建模，孔位排布均匀，尺寸精度符合法兰连接的标准要求。叶轮部分作为风机的核心做功部件，采用多叶片径向排布的结构设计，叶片曲面根据离心气动原理构建，保证气流进入叶轮后可获得足够的离心力提升风压，叶轮与电机输出轴的连接结构、轮毂定位特征都做了精细化还原，可清晰展示转子部件的装配逻辑。驱动电机部分还原了工业异步电机的典型外观结构，包括散热筋条、端盖、接线盒、安装脚座等细节，电机与风机蜗壳的连接支架、安装底座的加强筋结构、固定螺栓孔位都做了完整建模，底座的方形出风口采用法兰边设计，可直观展示风机与排风管道的连接方式。材质渲染阶段针对不同部件赋予了贴合实际工业产品的材质属性：蜗壳与底座采用磨砂金属材质，还原碳钢钣金喷涂后的哑光质感，表面做了细微的颗粒纹理处理，模拟实际工业设备的漆面效果；驱动电机部分采用深蓝色烤漆材质，散热筋处做了光影层次处理，突出电机的散热结构特征；叶轮叶片采用金属抛光材质，进风口导流圈做了金属亮面处理，清晰展示叶轮的转动结构。整体渲染采用柔和的工业产品布光方案，多角度光源配合环境遮蔽效果，既突出了各部件的结构轮廓，也还原了金属材质的真实光影反射，让模型整体视觉效果贴近真实工业产品。设计过程中充分考虑了离心风机的实际工作逻辑，各部件的结构比例、连接关系都参考了成熟的工业离心风机产品参数，模型可用于风机结构教学、产品展示、方案演示等场景，完整的装配结构也可支持后续的工程图导出、运动仿真模拟等拓展应用，清晰展现了离心风机从动力输入到气流增压排出的完整结构原理。
