适配1/4英寸螺钉的Gopro相机安装固定支架

　　在户外影像采集、设备巡检记录、运动场景拍摄等诸多作业场景中，运动相机的可靠固定一直是影响拍摄稳定性与设备安全性的核心环节，这款适配1/4英寸螺钉的Gopro安装支架，正是针对通用标准安装接口与Gopro设备原生连接结构的适配需求开发的专用固定构件。从实际使用场景来看，这类支架既可以搭配通用摄影三脚架、设备延长杆、工装夹持座上标配的1/4英寸外螺纹接口完成快速固定，也能适配各类自制安装工位上的同规格螺钉点位，解决了Gopro原生接口无法直接对接通用摄影安装螺柱的痛点，不需要额外加装转接块就能完成设备装夹，大幅减少了外接配件的堆叠数量，降低了安装结构整体的松动风险。

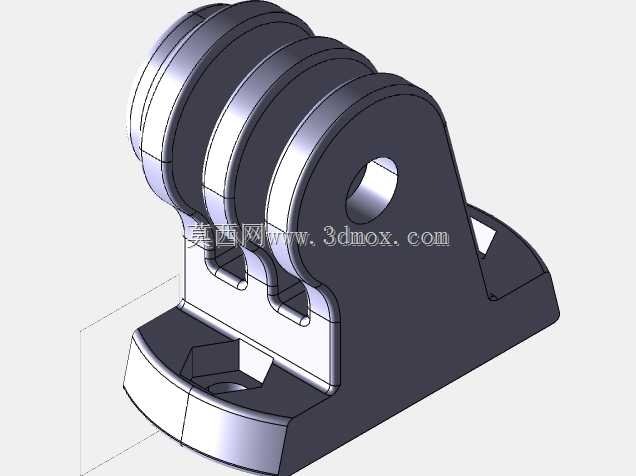

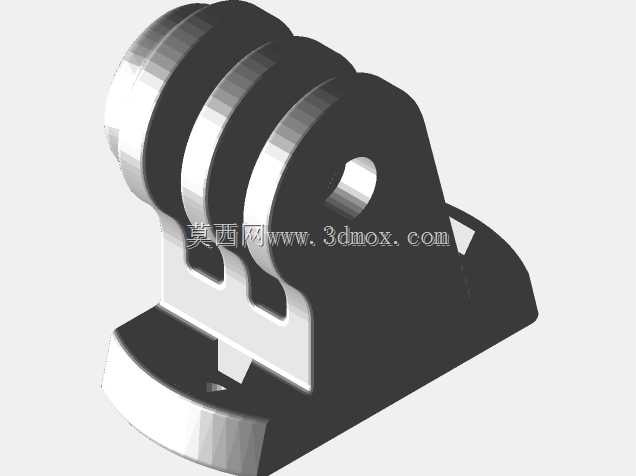

　　从结构设计逻辑来看，支架整体采用一体化成型的结构思路，底部设置带沉孔的安装平面，沉孔尺寸刚好可以容纳1/4英寸螺钉的头部，安装后螺钉顶面不会突出支架安装面，保证支架底部与安装基面完全贴合，不会出现局部悬空导致的受力倾斜。沉孔周边设计有三角形加强筋结构，分别连接底部安装座与上部的铰接支撑部分，筋板厚度根据受力路径做了渐变处理，在螺钉锁紧的受力方向上筋板厚度更大，可抵消螺钉锁紧时产生的局部压应力，避免长期锁紧后安装座出现蠕变变形。上部的铰接连接部分采用Gopro设备通用的双叉耳片结构，耳片上同轴设置铰接通孔，孔位尺寸与Gopro原厂连接螺栓的直径完全匹配，耳片之间的间距刚好容纳Gopro设备端的连接插片，装夹后不会出现横向窜动。耳片外侧做了圆弧过渡处理，没有尖锐棱角，既可以避免安装时刮伤设备外壳，也能减少应力集中，在支架受到意外冲击时不会从耳片根部出现断裂。

　　从安装边界与尺寸适配的角度考量，支架底部安装面的轮廓尺寸经过优化，在覆盖1/4英寸螺钉安装点位的前提下尽可能缩小了占用面积，即使在安装空间狭窄的工位上，比如设备外壳的狭小凸台、骑行装备的窄幅安装位上，也能完成固定，不会和周边的结构件产生干涉。铰接孔的中心高度经过反复校核，当Gopro设备安装完成后，设备的俯仰调节范围不会被支架本体阻挡，上下调节的角度可以覆盖从水平拍摄到垂直向下拍摄的常用区间，满足不同拍摄角度的调整需求。耳片的厚度设计兼顾了结构强度与夹紧摩擦力，当连接螺栓锁紧后，耳片与设备插片之间可以产生足够的静摩擦力，保证设备在振动环境下不会出现角度偏移，比如在骑行、设备运转振动的场景中，拍摄画面不会因为支架松动出现抖动偏移。

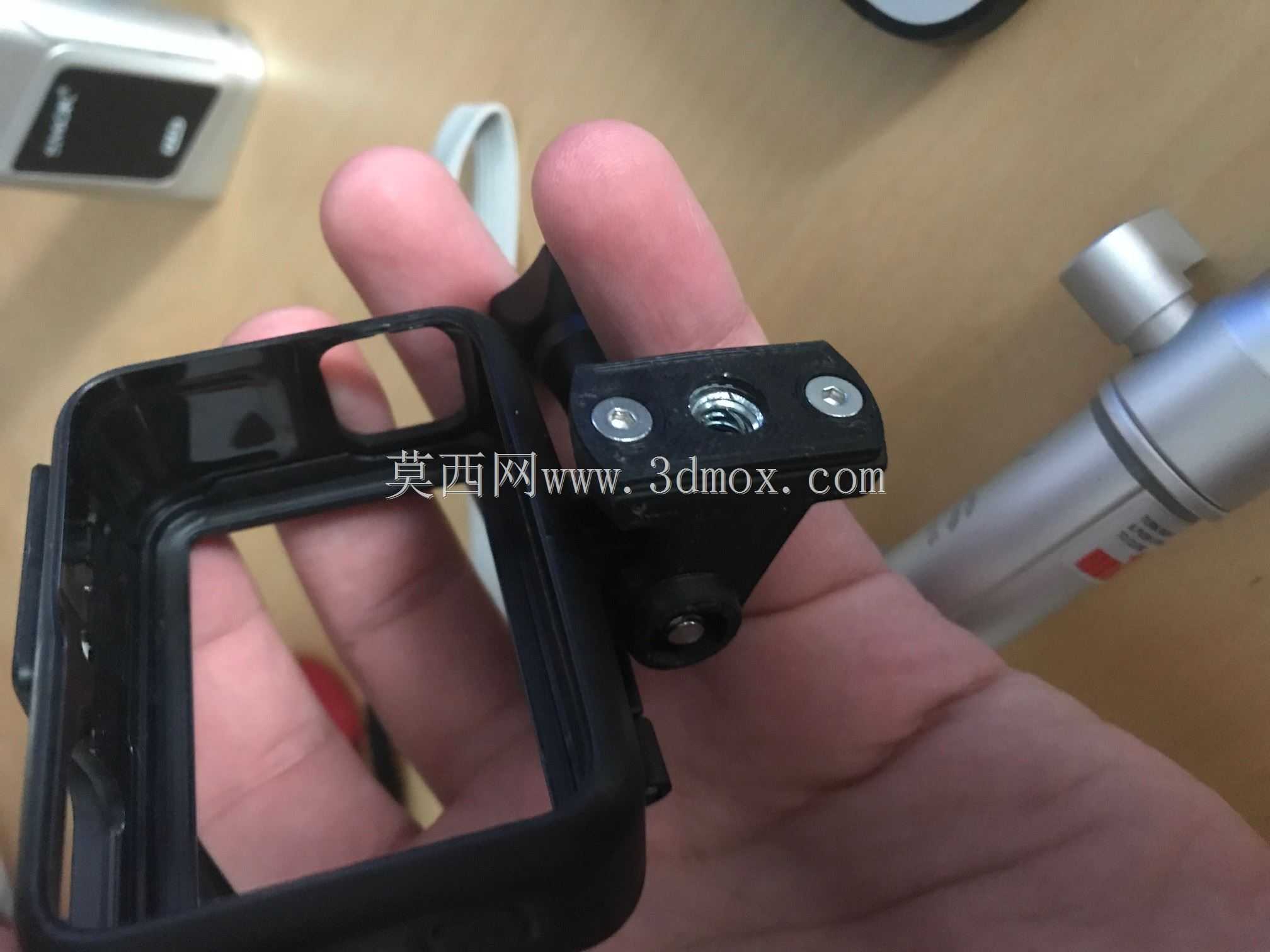

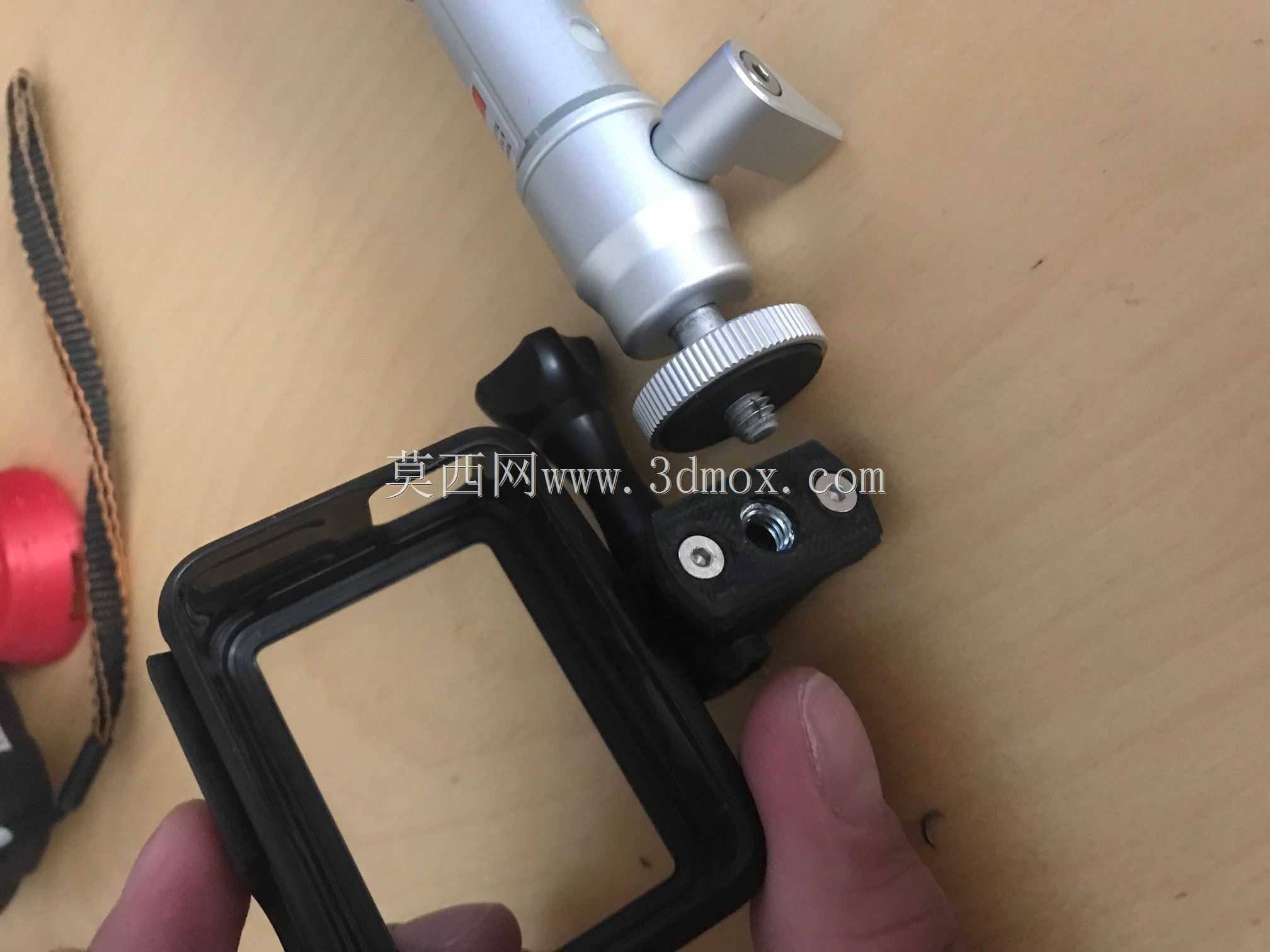

　　从功能特性上看，这款支架没有多余的活动结构，整体为单一刚性构件，不存在长期使用后活动部件磨损松旷的问题，可靠性远高于多零件拼接的转接结构。安装操作流程十分简便，只需要将支架底部的沉孔对准安装基面上的1/4英寸螺钉，拧紧螺钉即可完成支架的固定，之后将Gopro设备的连接插片插入支架上部的耳片间隙，穿入连接螺栓并锁紧旋钮就可以完成设备安装，整个过程不需要额外的专用工具，徒手就能完成装拆，适合需要频繁转移拍摄点位的作业场景。支架的受力路径经过合理规划，设备的重量通过上部耳片传递到两侧的支撑立壁，再通过立壁分散到底部的加强筋与安装平面上，最终由1/4英寸螺钉承担全部的拉压与剪切载荷，整个受力路径没有应力突变的薄弱截面，即使在大冲击载荷下，结构的失效风险也远低于薄壁转接件。

　　在实际工程应用中，这类支架除了用于常规的运动相机固定，还可以适配带有同规格连接插片的小型补光灯、传感模块等轻量化外设，拓展了支架的使用范围。设计过程中针对安装面的平面度做了严格控制，底部安装面的平面度公差控制在0.1mm以内，保证锁紧后支架不会出现歪斜，上部铰接孔的同轴度公差控制在0.05mm以内，穿入连接螺栓时不会出现卡滞，螺栓可以顺畅穿过两侧耳片与设备插片，保证夹紧力均匀分布在接触面上。针对不同使用环境的耐受需求，结构的壁厚设计预留了足够的腐蚀余量，即使在潮湿、多粉尘的户外场景中长期使用，也不会因为壁厚过薄出现腐蚀穿透的问题，整体结构的使用寿命可以满足长期固定使用的需求，不需要频繁更换转接配件。
