CA6140机床用重载合页式铰链结构

　　这款铰链结构主要适配CA6140普通车床的防护舱门、检修盖板等活动连接部位，在机床日常运行中承担活动部件的转动支撑与定位作用，属于机床防护系统里的基础连接构件。从实际应用场景来看，车床加工过程中会持续产生切削振动、切削液飞溅，部分重载防护门单扇重量可达数十公斤，这就要求铰链不仅要具备顺畅的转动性能，还要有足够的结构强度抵御长期振动带来的连接松动，同时配合密封结构阻挡切削液、金属切屑进入转动副内部，避免出现卡滞、锈蚀等问题。

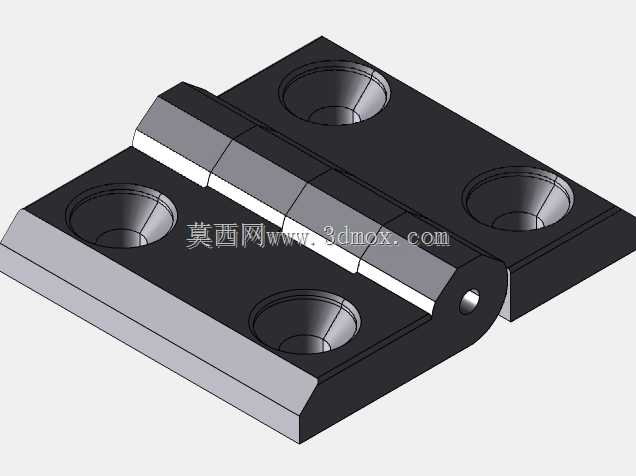

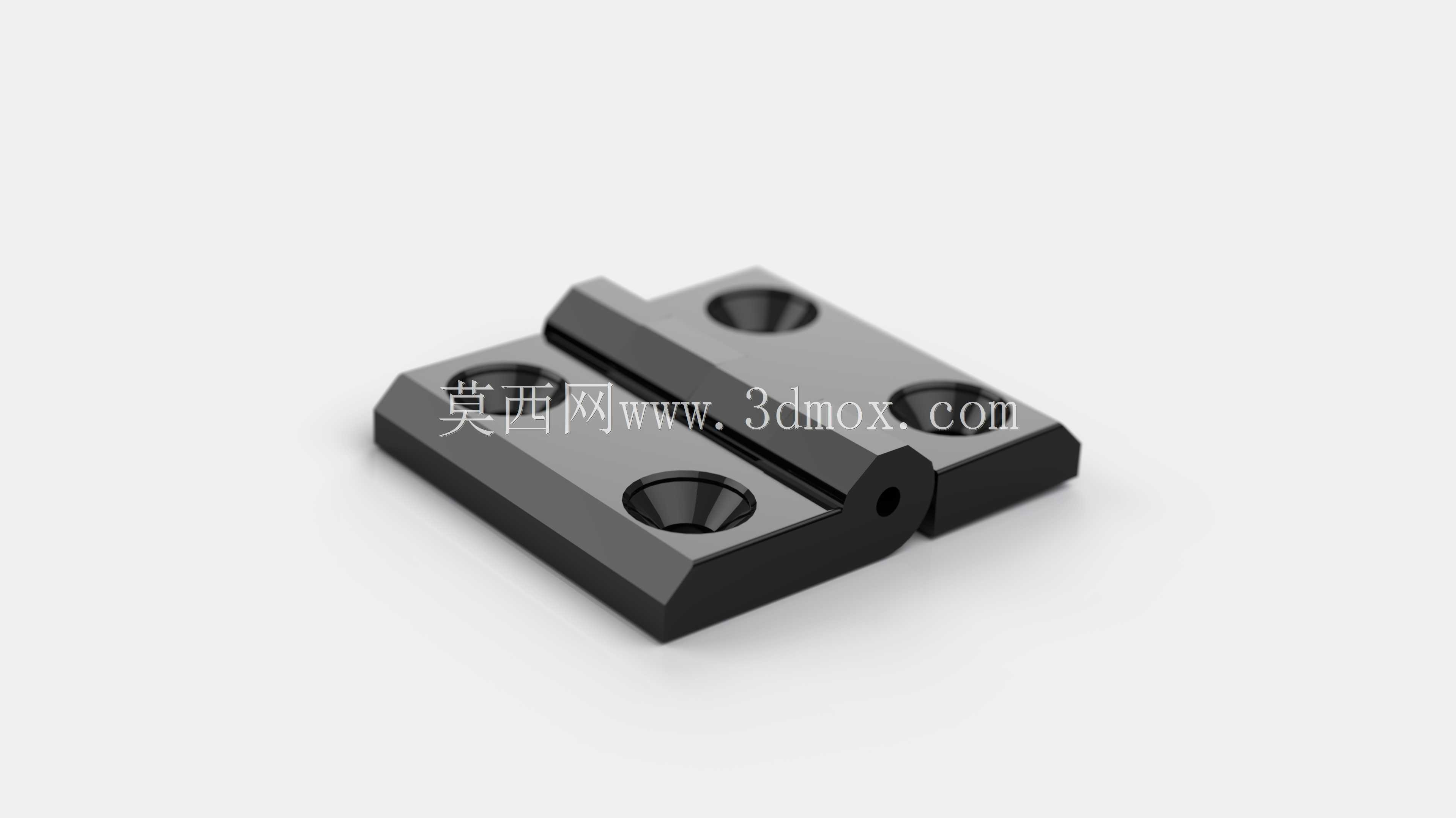

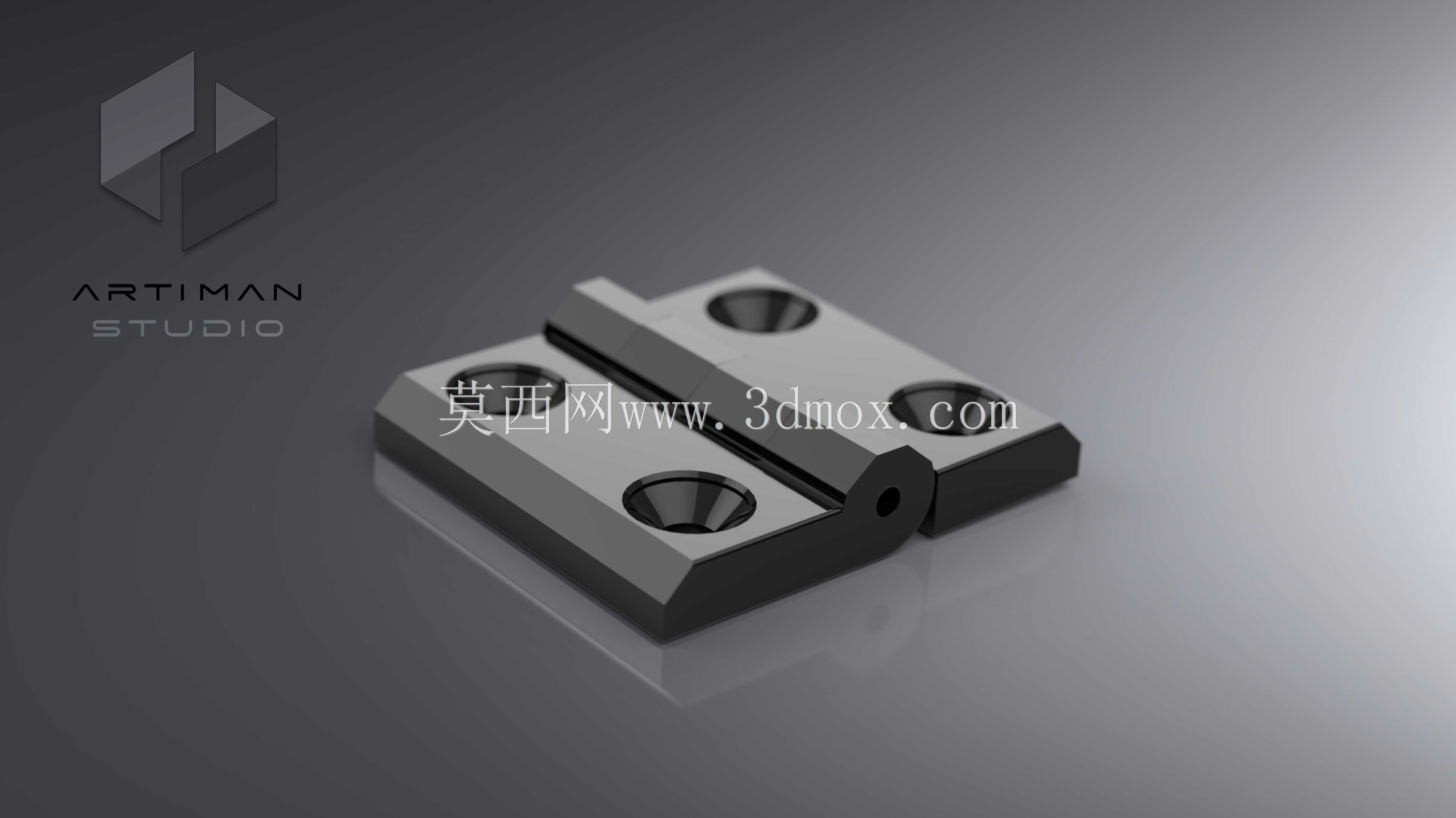

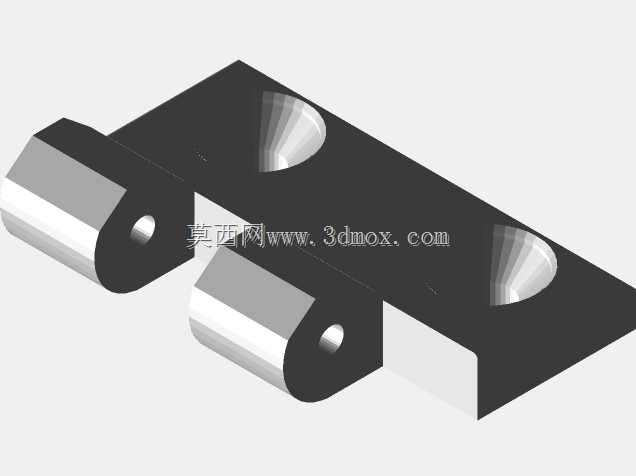

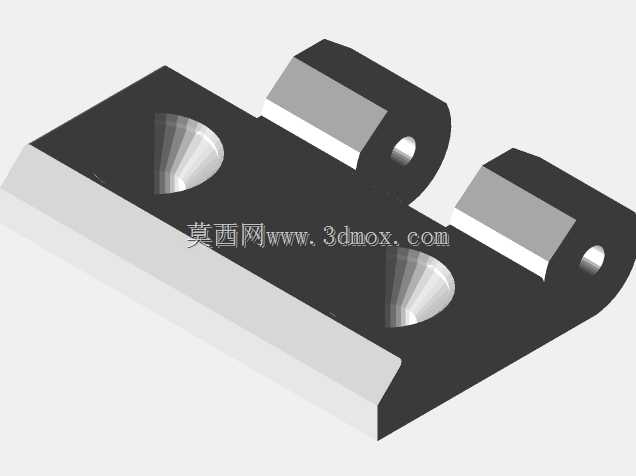

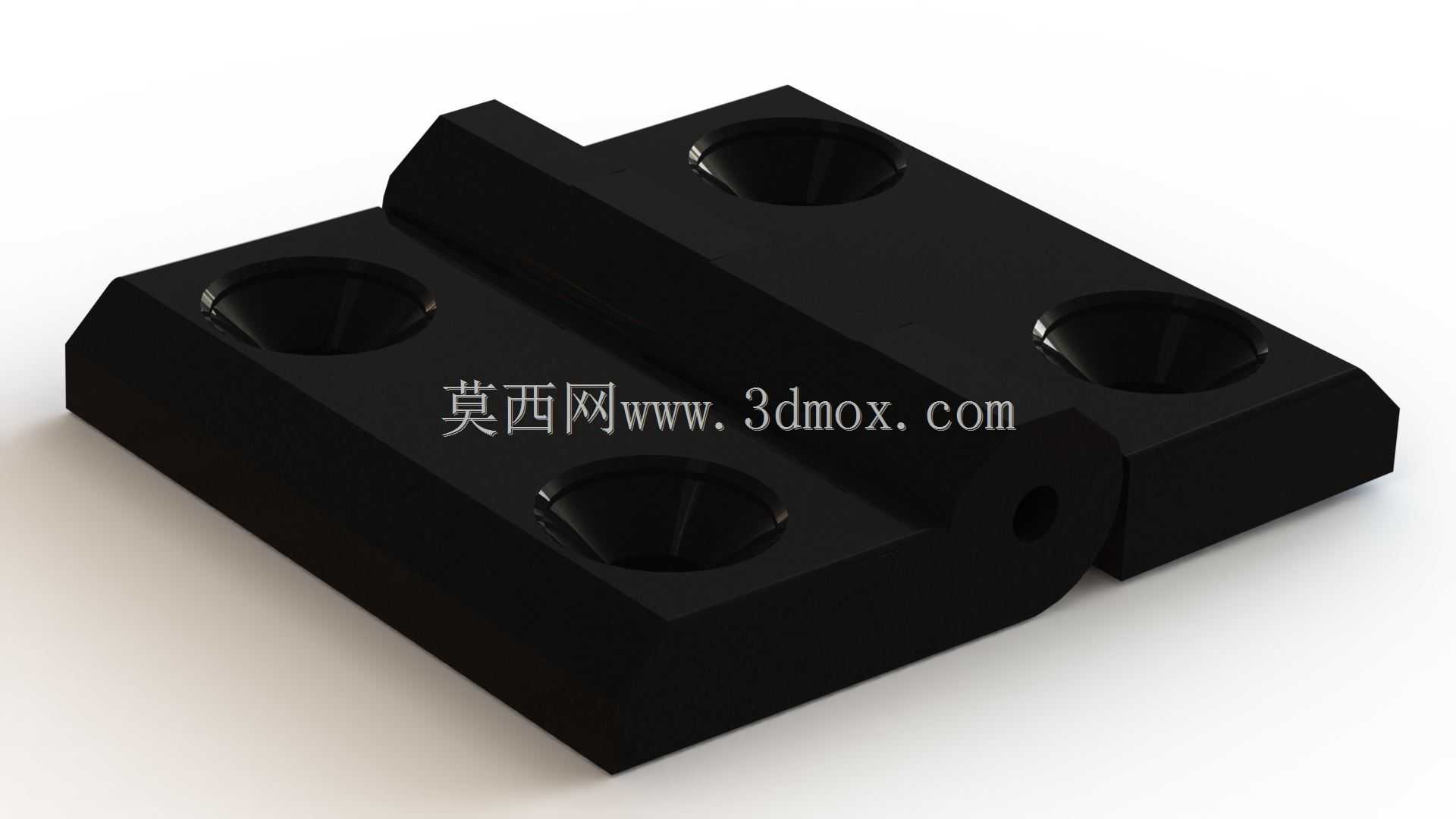

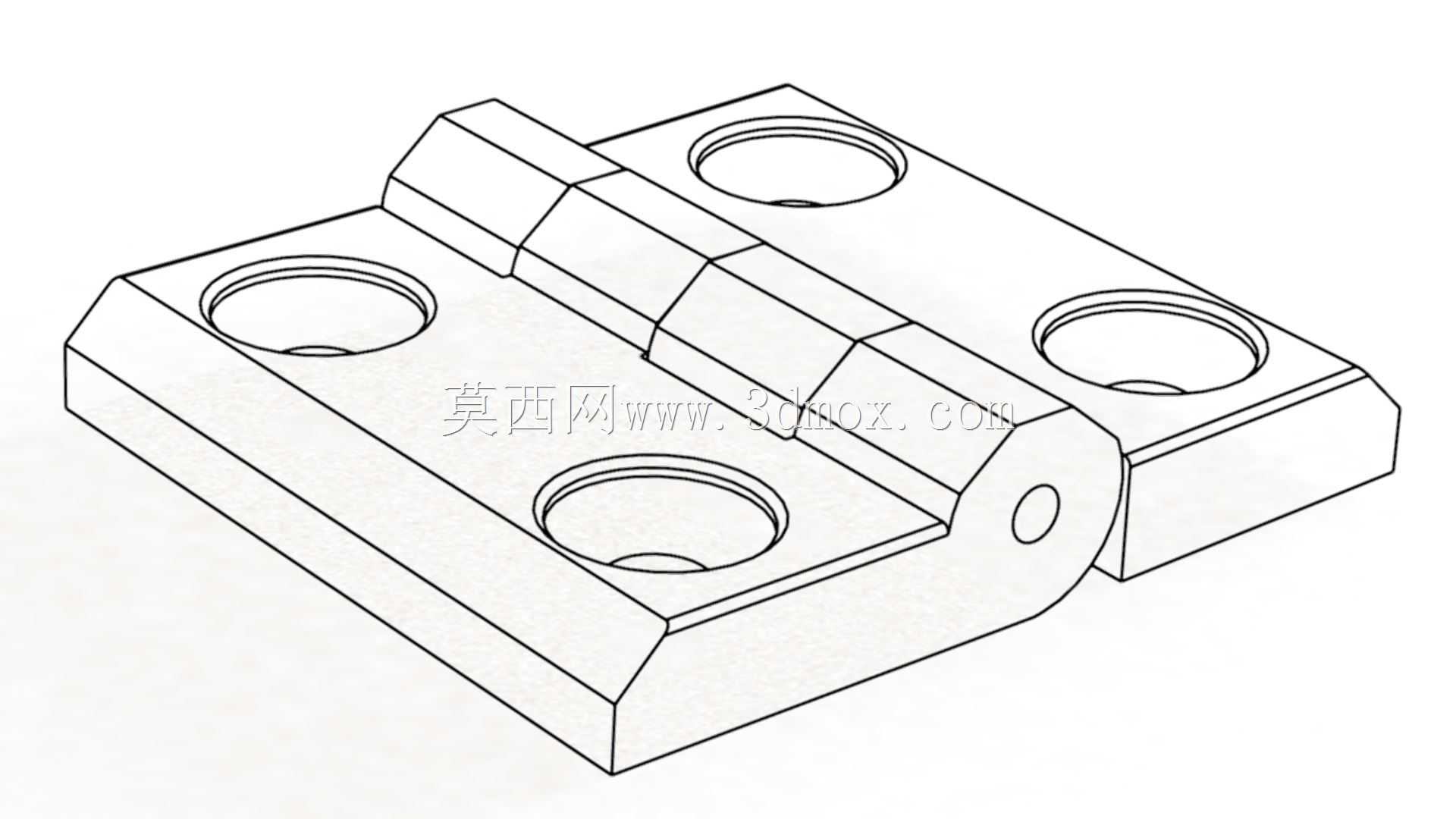

　　从功能特性上看，该铰链采用分体式合页结构，两个安装基座分别通过沉头孔与固定机架、活动门体连接，中间的销轴结构实现0-180度范围内的转动开合，转动副预留了微小的间隙公差，既保证开合过程无卡顿，也能抵消安装过程中带来的微小位置偏差。四个沉头安装孔均匀分布在两个基座上，安装时螺栓头部完全沉入孔内，不会突出安装平面，避免门体开合过程中出现剐蹭，也能减少切屑在螺栓头部堆积的问题。基座与转动部分采用一体化的铣削成型结构，没有多余的拼接焊缝，整体刚性更强，在频繁开合、承受门体径向载荷的情况下，不会出现基座变形、销轴窜动的问题。

　　设计思路上，这款铰链没有采用普通民用合页的薄钢板冲压结构，而是选用整块坯料加工成型，整体厚度更大，安装面的平面度公差控制在0.02mm以内，保证与安装面完全贴合，连接后不会出现局部应力集中。转动销轴与基座的配合选用过渡配合，装配后销轴无轴向窜动，同时在销轴端部预留了润滑脂注入口，长期使用后可以补充润滑脂，降低转动副的磨损，延长使用寿命。考虑到机床安装空间的限制，铰链的整体外形做了切角处理，开合过程中不会与机床床身的突出结构产生干涉，安装边界的尺寸完全匹配CA6140车床原有防护门的安装孔位，替换原有铰链时不需要重新打孔攻丝，直接对位安装即可，大幅降低维护更换的工时。

　　在实际选型使用时，需要注意安装面的平面度，如果安装面存在焊接变形或者加工误差，需要先修平安装面再固定铰链，否则强行拧紧螺栓会导致铰链基座变形，转动时出现卡滞甚至销轴断裂的问题。安装时要保证两个铰链基座的同轴度，同一扇门如果安装两个及以上该款铰链，需要提前做同轴度校正，避免出现转动别劲的情况，加速转动副的磨损。日常维护中只需要定期清理转动副缝隙里堆积的切屑，每半年补充一次润滑脂，就能保证铰链长期稳定工作，不会出现门体下垂、开合不畅等问题。这类重载铰链除了适配普通车床，也可以用在其他金属加工设备的检修门、防护罩连接部位，只要安装孔位、载荷等级匹配，都可以直接替换使用，结构的通用性较强。
