SCV8UU箱式直线轴承滑块结构设计

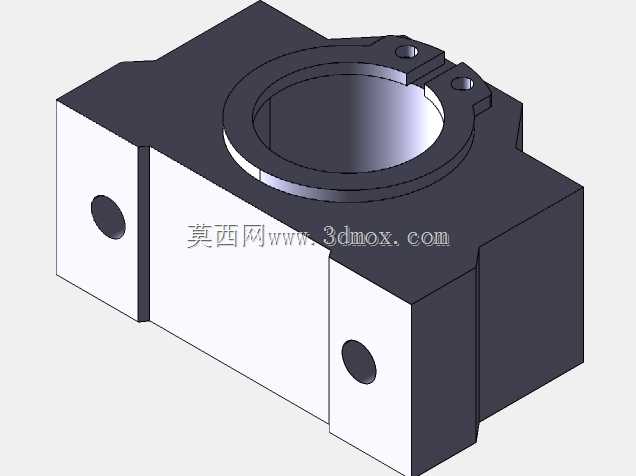

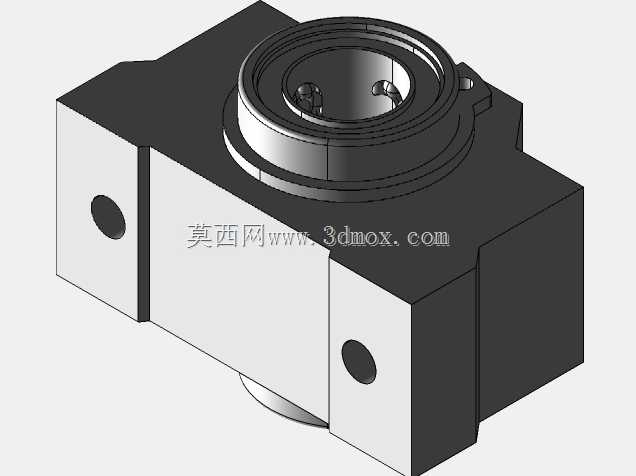

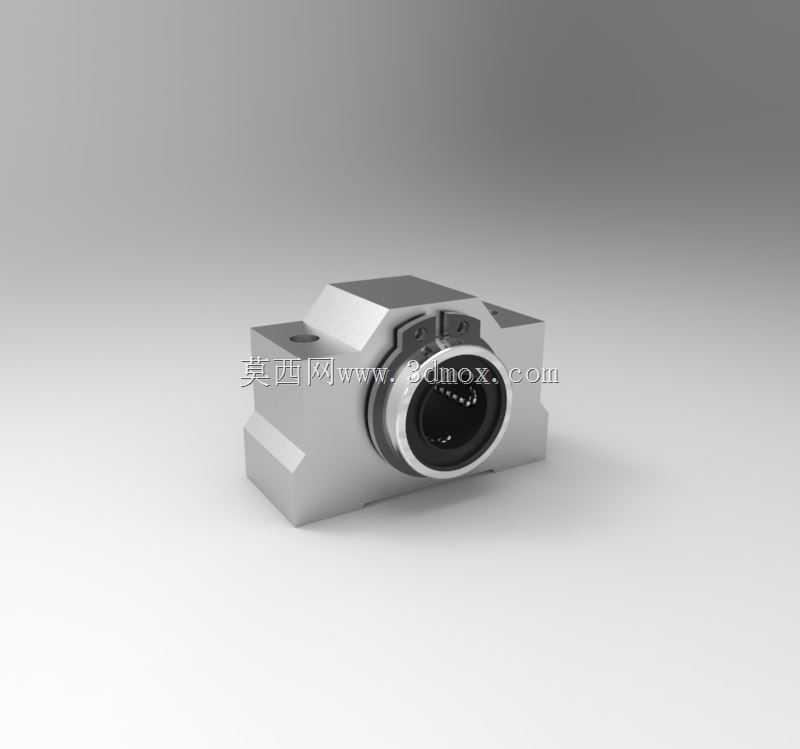

　　在桌面级3D打印机的X轴运动副选型阶段，不少DIY玩家和小型设备开发人员常会遇到标准件选型适配的问题，SCV8UU这类箱式直线滑块单元，正是针对小负载、短行程直线往复运动场景开发的配套导向部件，除了桌面级FDM3D打印机的运动轴搭建，这类滑块还广泛应用在小型数控雕刻机的进给轴、自动化检测设备的探针移动模组、小型包装设备的推料机构、实验室液体处理工作站的移载平台等场景，核心作用是为光轴导轨提供低摩擦、高同轴度的滑动支撑，将运动副的径向跳动控制在极小范围内，保证运动过程的平稳性。从结构设计逻辑来看，这款滑块采用一体化铝合金外壳作为承载基体，外壳的安装面做了铣平处理，预留了两个贯通的安装沉孔，

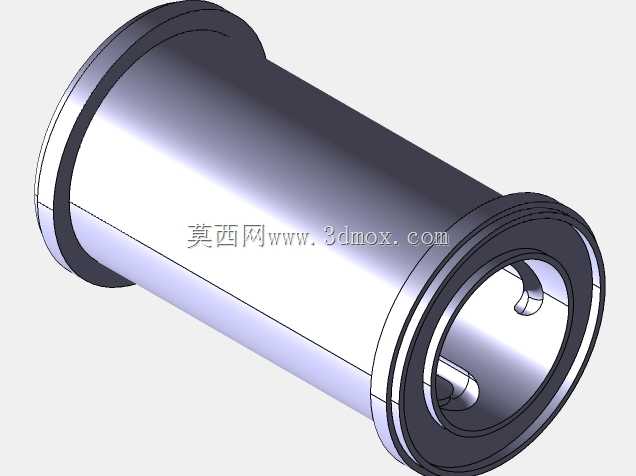

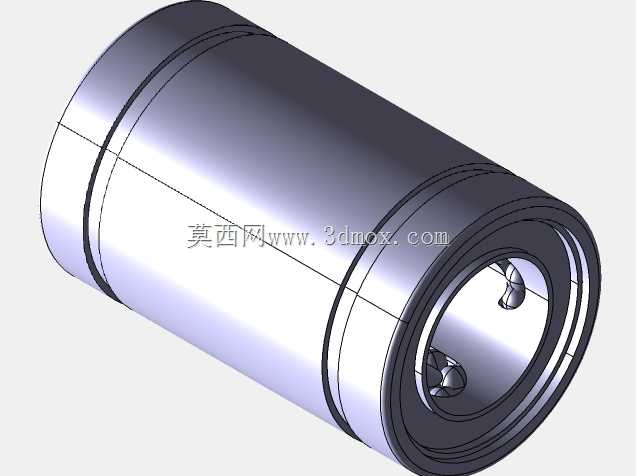

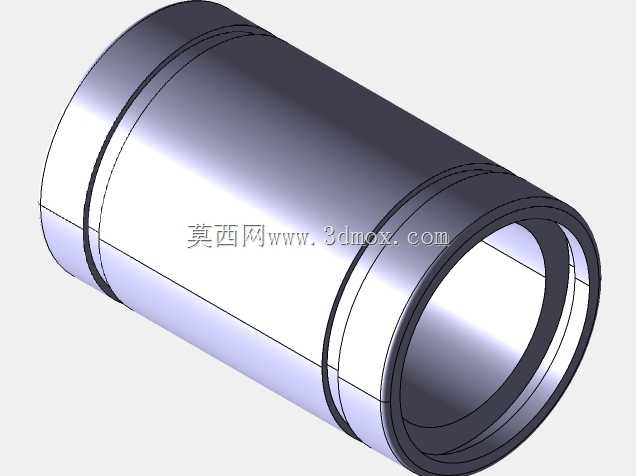

　　安装时可以直接通过内六角螺丝将滑块固定在运动载板上，不需要额外加工转接座，大幅降低装配环节的加工成本。外壳内部嵌入的是标准8mm内径的直线轴承，轴承内部采用循环滚珠结构，滚珠在保持架的约束下沿滚道循环滚动，将滑动摩擦转化为滚动摩擦，相比同尺寸的铜套滑动轴承，运行阻力可降低70%以上，即使是低扭矩的42步进电机也能轻松驱动搭载该滑块的运动轴，不会出现卡顿、丢步的问题。滑块两端设计了嵌入式的密封挡圈，能够阻挡环境中的粉尘、切屑、打印耗材碎屑进入轴承内部的滚道，避免滚珠出现卡滞、磨损加剧的问题，适配车间、创客工作室等非洁净的使用环境。从安装边界尺寸来看，这款滑块适配公称直径8mm的圆柱直线光轴，滑块本体的总长度、

　　宽度和安装孔间距都遵循行业通用的SCV系列滑块尺寸规范，和市面上同型号的量产标准件具备完全的互换性，设备维护时可以直接替换同规格的市售成品件，不需要修改原有安装结构。设计过程中重点校核了外壳的壁厚强度，铝合金材质选用6061-T6牌号，在保证整体重量轻量化的前提下，能够承受径向10kg以内的额定负载，满足小型自动化设备的负载需求，不会出现受力变形导致的运动卡滞问题。轴承和铝外壳之间采用过盈配合装配，配合公差控制在0.01-0.02mm之间，既保证轴承不会在外壳内发生窜动，又不会因为过盈量过大导致轴承内圈变形，影响滚珠的顺畅滚动。滑块的端面和光轴的同轴度公差控制在0.02mm以内，安装后光轴穿过滑块时不会出现别劲的情况，

　　运动过程中全程阻力均匀，没有卡顿点。在实际装配调试时，需要注意配套光轴的安装平行度，两根平行布置的光轴平行度误差需要控制在0.05mm/m以内，否则会导致滑块承受额外的侧向力，加速滚珠和滚道的磨损，缩短部件使用寿命。同时光轴的表面硬度需要达到HRC60以上，表面粗糙度控制在Ra0.8以下，才能保证滚珠滚道的耐磨性，长期运行不会出现表面拉伤、精度下降的问题。这类箱式滑块相比开口式直线轴承搭配轴承座的分体结构，集成度更高，装配时不需要调整轴承和座体的同轴度，直接套入光轴、固定安装螺丝即可完成装配，非常适合快速搭建小型运动模组的场景，能够大幅缩短设备的装配调试周期。针对3D打印机的使用场景，这款滑块的运行噪音控制在40分贝以内，不会因为滑块运行产生额外的噪音干扰，满足桌面级设备的使用要求。滑块的铝外壳表面做了阳极氧化处理，具备一定的防锈耐腐蚀能力，即使在湿度较高的环境下长期存放，也不会出现表面锈蚀、氧化皮脱落污染设备内部的问题。在结构细节上，滑块的安装沉孔深度经过精准计算，M3规格的内六角螺丝拧入后，螺丝头部不会突出滑块安装面，保证载板和滑块安装面完全贴合，不会出现安装倾斜导致的运动精度偏差。轴承内部的滚珠采用G5级高精度轴承钢球，球形误差控制在0.13μm以内，保证运动过程中的振动值极小，不会因为滚珠精度问题导致运动平台出现抖动，对于3D打印场景来说，能够有效减少打印件表面的振纹，提升成型件的表面质量。
