内六角圆柱头低头螺钉系列规格模型

　　在各类机械装配场景中，紧固件作为基础连接单元，其结构精度直接决定整套设备的装配可靠性与长期运行稳定性，低头内六角圆柱头螺钉就是紧凑装配场景下的常用连接件。这类螺钉主要应用在安装空间受限、螺钉头部不能突出被连接件表面的工况中，比如精密仪器内部结构固定、薄板类零件拼接、自动化设备的小型模组装配、电子设备外壳与内部支架连接等场景，相比普通圆柱头螺钉，其头部高度更低，能在沉孔深度不足的位置完成锁紧，避免头部突出带来的干涉、刮蹭问题，同时内六角驱动的结构可以提供更大的锁紧扭矩，相比十字槽、一字槽螺钉更不容易出现滑牙问题，适合需要反复拆装维护的装配位置。

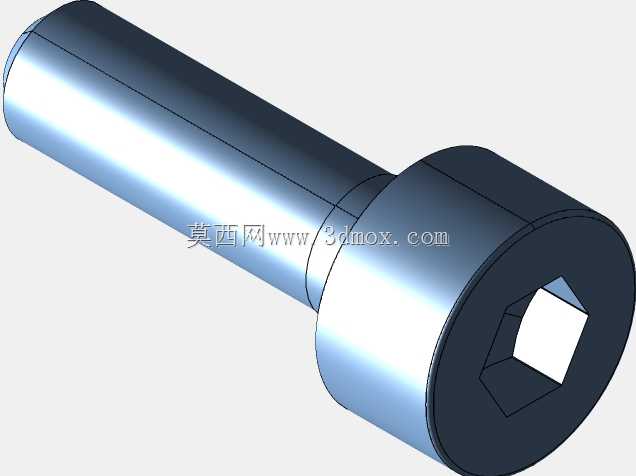

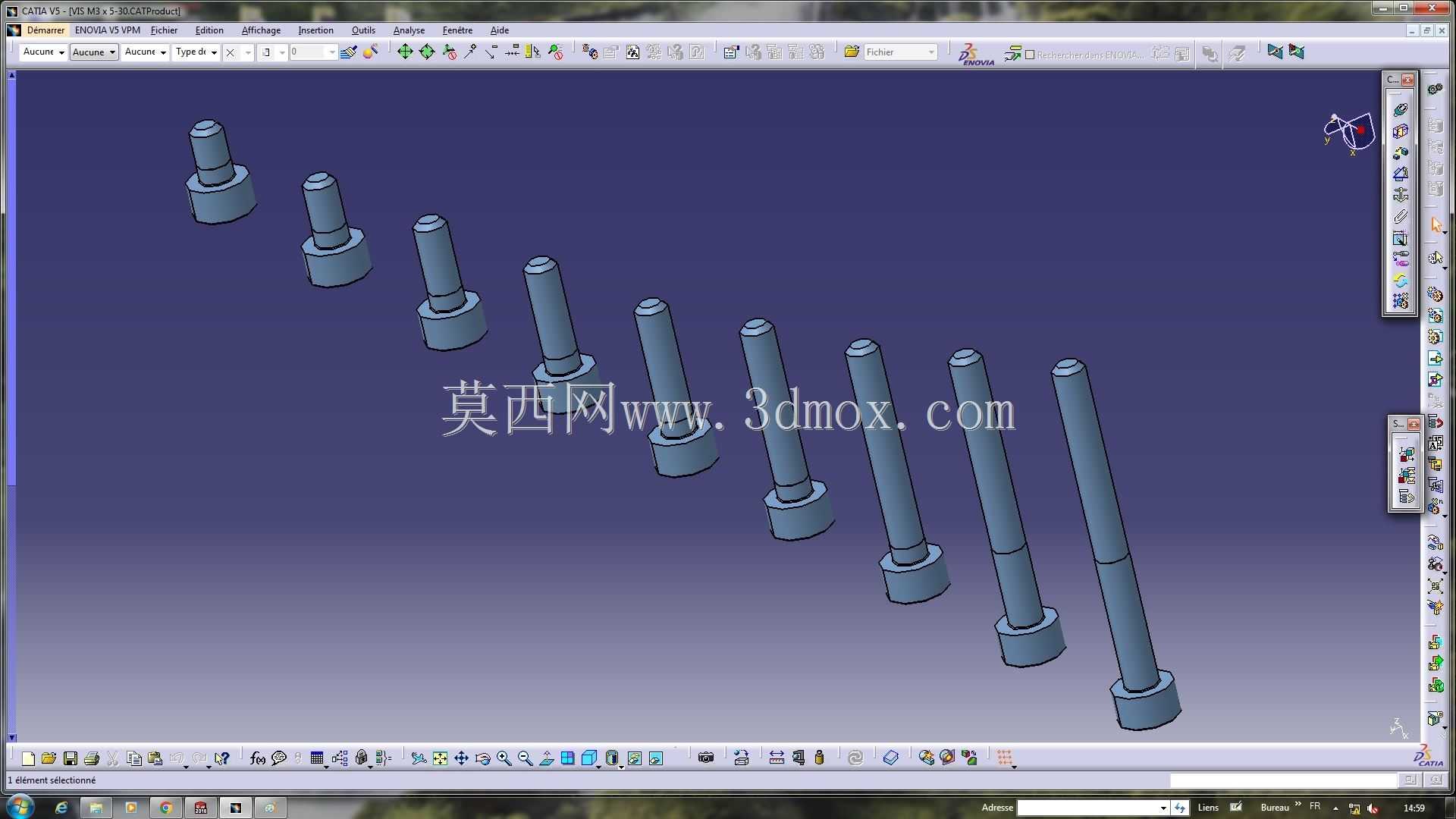

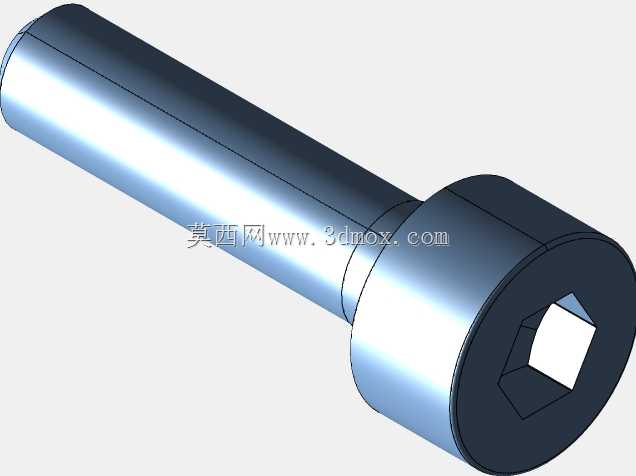

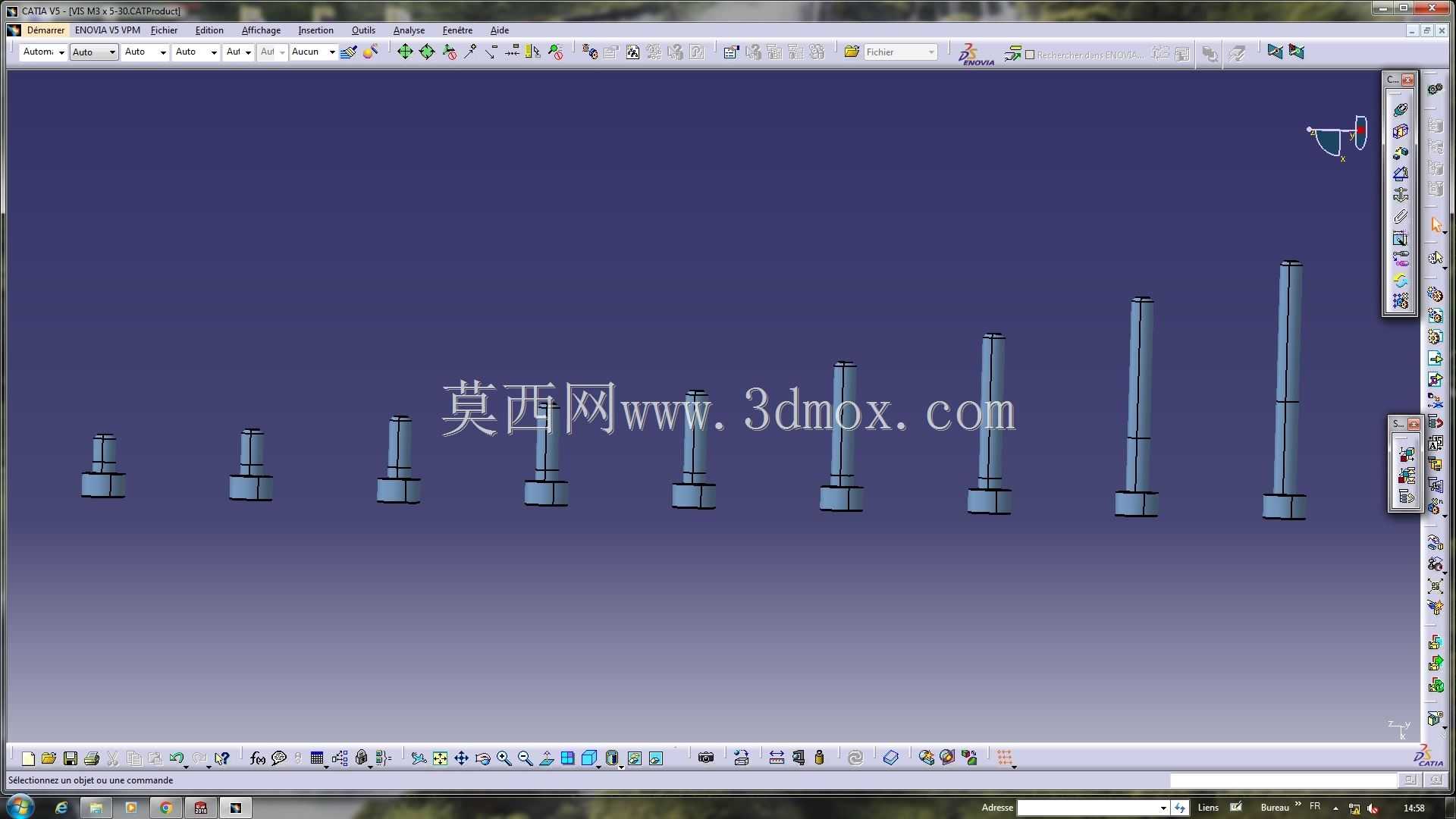

　　本次建模的螺钉系列覆盖M3公称直径下5mm到30mm的长度规格，建模过程严格遵循DIN7984标准的尺寸要求，从头部直径、头部高度、内六角对边深度，到螺纹段长度、螺杆光杆段的同轴度公差，都按照实际量产零件的尺寸边界做了还原。设计过程中首先梳理了不同长度规格的应用边界：长度5mm到10mm的短规格，主要用于两层薄板叠加的连接场景，比如厚度1-2mm的钣金件拼接、PCB板与金属支架的固定，这类场景下螺纹啮合长度控制在2-3倍公称直径即可满足锁紧强度要求，避免过长的螺杆顶到对侧零件；长度12mm到20mm的中等长度规格，多用于带隔套、垫块的多层结构连接，比如小型传动模组的端盖固定、传感器安装支架的锁紧，建模时预留了光杆段的公差，保证螺杆能顺利穿过被连接件的安装孔，不会因为螺杆直径公差过大出现卡滞；长度25mm到30mm的长规格，主要用于跨距较大的结构连接，比如设备外壳的侧盖固定、长条形型材的拼接，建模时考虑了长螺杆的直线度要求，还原了螺纹尾部的倒角结构，方便装配时快速对准螺纹孔，不会刮伤螺纹牙型。

　　从结构设计细节来看，螺钉头部的内六角槽深度做了精准控制，既保证内六角扳手能完全插入槽内传递扭矩，又避免槽深过深导致头部强度不足，在大扭矩锁紧时出现头部开裂的问题；头部与螺杆衔接的位置做了过渡圆角，减少应力集中，在承受交变载荷的场景下能降低螺杆从头部位置断裂的风险；螺纹段的牙型按照普通公制粗牙螺纹的参数建模，牙型角60度，螺距0.5mm，还原了螺纹起始端的导向锥面，方便自动装配时的螺纹对准，适配自动化锁螺丝设备的作业要求。

　　在实际选型使用时，需要注意这类低头螺钉的头部承载面积比普通圆柱头螺钉小，所以在被连接件是铝合金、塑料等软质材料时，需要搭配平垫圈使用，增大承压面积，避免锁紧时头部压伤零件表面；同时因为头部高度低，内六角槽的深度有限，不适合需要超大锁紧扭矩的重载连接场景，选型时要根据连接副的受力情况计算所需的预紧力，匹配对应强度等级的螺钉性能参数。建模过程中所有规格的模型都做了装配干涉检查，确保螺钉装入对应规格的沉孔时，头部上表面能与被连接件表面齐平，不会出现突出或者沉孔过深导致扳手无法插入的问题，每个长度规格都单独做了参数化配置，方便设计人员根据实际装配需求快速调用对应规格的模型，不用重复建模，提升结构设计阶段的选型与装配效率。
