ISO标准外六角全牙紧固螺钉结构设计

　　在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，小到民用家电组装、普通工装夹具搭建，大到重型机床床身拼接、工业生产线设备安装，都离不开这类标准化的连接零件。这款外六角螺钉的设计完全遵循ISO通用螺纹标准，建模过程中优先考虑实际装配的适配性，没有做非必要的外观修饰，所有结构特征都服务于实际安装与受力需求。

　　从结构设计逻辑来看，螺钉头部采用标准外六角造型，棱角处做了符合加工工艺的微小倒角，既避免热处理及装配过程中出现应力集中导致的头部开裂问题，也能在批量搓丝、冷镦加工时减少模具的异常磨损，适配常规开口扳手、套筒扳手的拧紧作业，头部厚度与对边尺寸严格匹配对应螺纹规格的标准公差范围，保证拧紧过程中扳手与头部接触面受力均匀，不会出现打滑、棱角崩损的情况。杆部的螺纹采用全牙结构设计，这种设计更适配被连接件总厚度较小、需要螺纹全程啮合的安装场景，比如薄板类零件拼接、薄型法兰面紧固、电气安装导轨固定等工况，全牙结构能让螺纹啮合长度最大化，在同等拧紧力矩下获得更稳定的预紧力，避免因啮合牙数不足导致的螺纹滑牙、连接松脱问题。

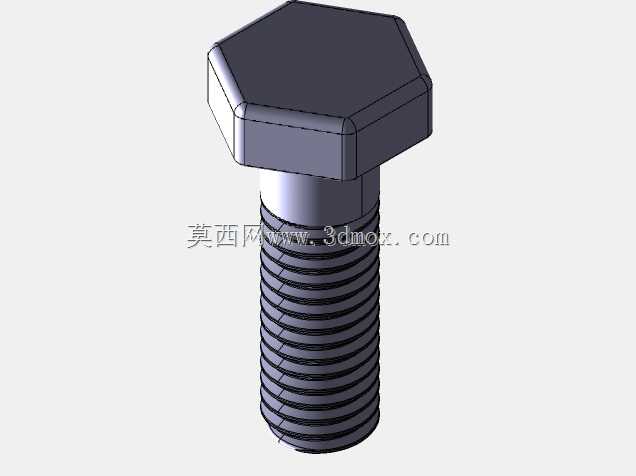

　　建模时的螺纹特征没有采用简化的装饰线示意，而是还原了真实螺纹的牙型轮廓，牙型角、螺距、牙顶间隙都严格对应ISO公制螺纹的标准参数，这一点对于做装配干涉检查、有限元受力分析的设计人员来说尤为重要——很多简化螺纹模型在虚拟装配时无法发现螺纹与底孔、沉孔的干涉问题，等到实际加工装配时才会出现螺钉无法拧入、螺纹咬合异常的情况，带真实牙型的模型能在设计阶段就排查这类问题，减少试制阶段的改模成本。

　　从安装边界来看，这款螺钉的头部支撑面做了平整化处理，没有额外的法兰面结构，适配标准平垫圈、弹簧垫圈的安装，安装时需要在被连接件上预制对应规格的通孔，通孔直径比螺纹大径大0.5-1mm，保证螺钉杆部能顺利穿过，同时不会因间隙过大导致连接错位。如果是用于经常需要拆卸维护的部位，搭配弹簧垫圈可以起到一定的防松效果；如果是用于有振动工况的设备连接，还可以配合螺纹胶使用，进一步提升连接可靠性。

　　在实际设备维护与装配场景中，这类标准螺钉的互换性极强，只要螺纹规格、长度匹配，不同厂家生产的同标准零件都可以直接替换，不需要做额外的适配加工，这也是标准化零件的核心优势。建模过程中还考虑了不同长度规格的参数化调整逻辑，只需要修改杆部长度、螺纹长度、对应规格的螺距参数，就能快速生成同系列不同规格的螺钉模型，能大幅提升设计人员在做装配图BOM整理、标准件库搭建时的工作效率，不需要为每一个规格单独重复建模。

　　从受力特性来看，外六角结构的拧紧力矩传递效率比一字槽、十字槽螺钉更高，能承受更大的预紧力，适合需要较高连接强度的部位，比如机床的防护罩安装、减速机的端盖固定、液压阀块的连接等场景，都能看到这类螺钉的应用。设计时没有在螺钉上增加多余的装饰特征，所有结构都符合冷镦、搓丝的批量加工工艺要求，头部与杆部的过渡圆角也符合标准要求，避免淬火过程中过渡位置出现应力裂纹，保证零件的疲劳强度满足长期使用需求。
