CHC系列M14规格长杆电力紧固件结构

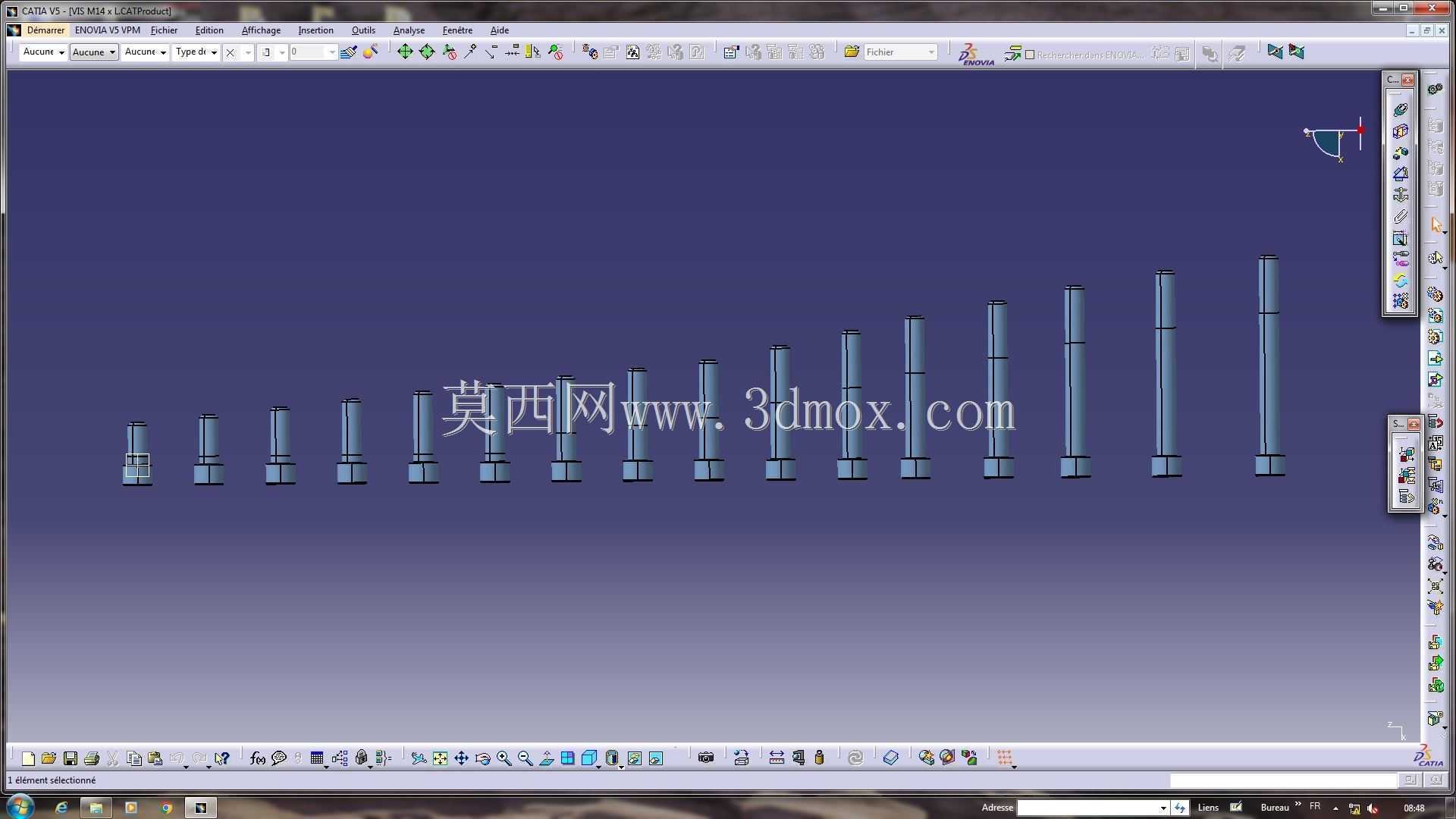

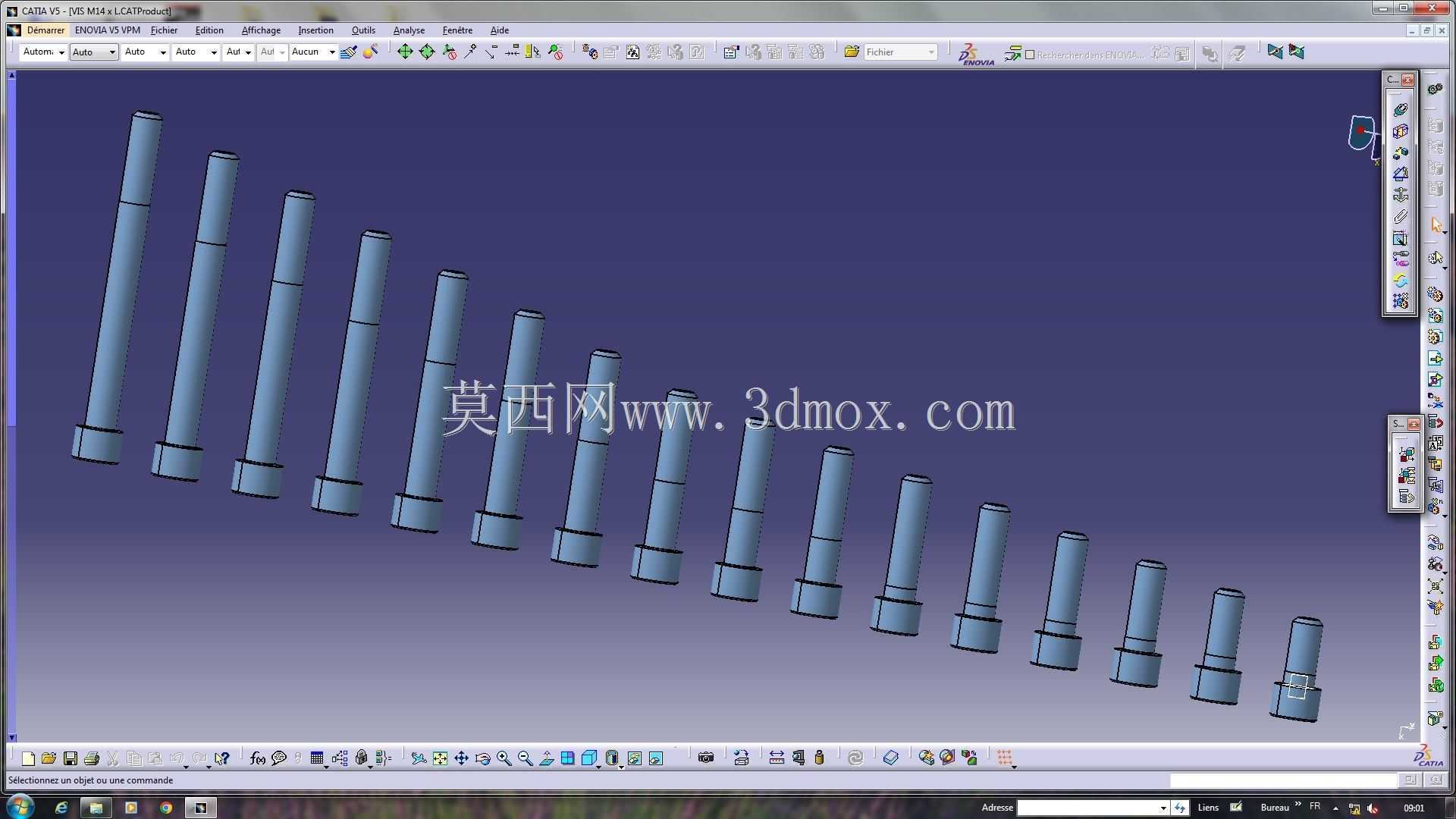

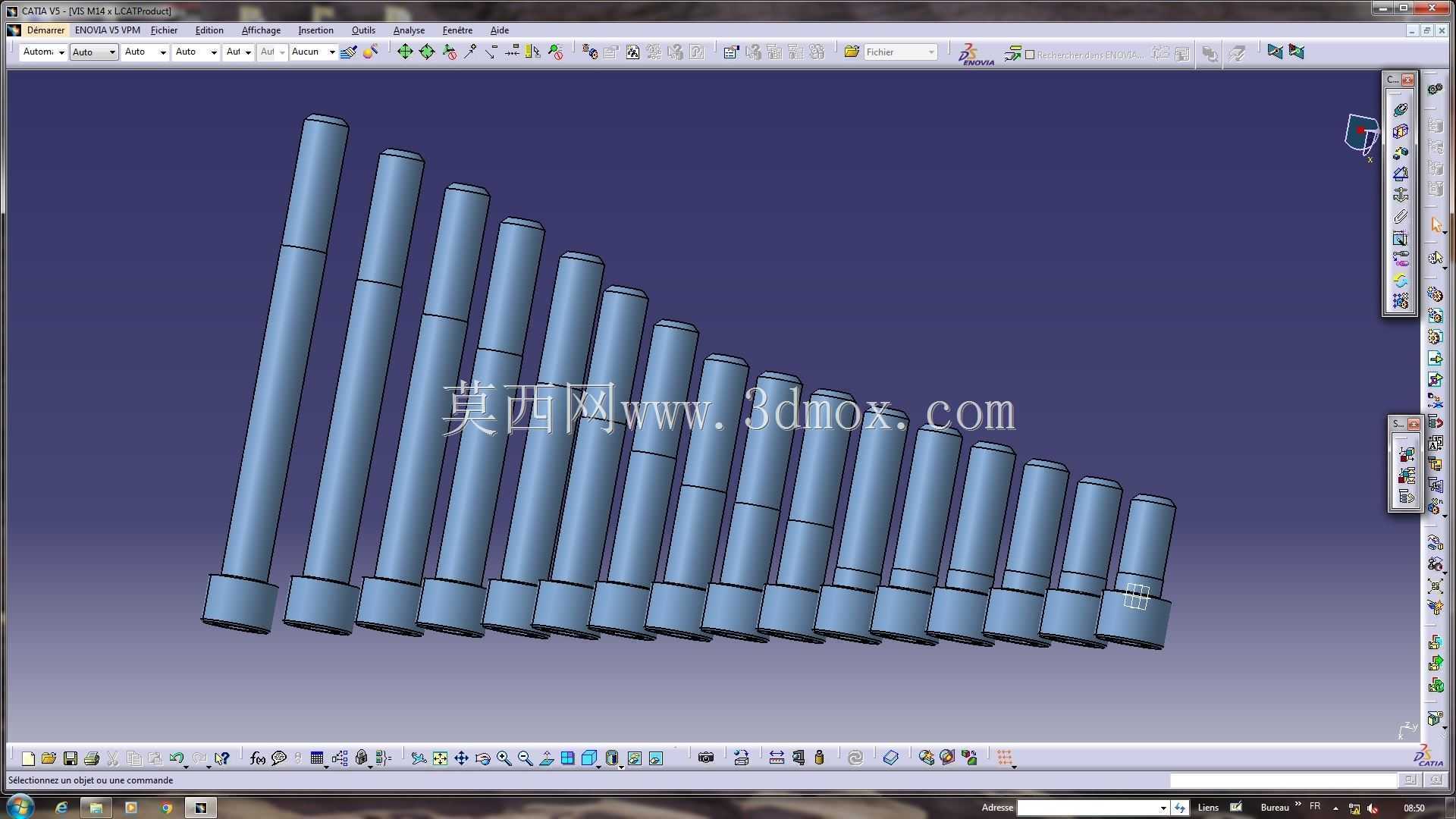

　　在电力输配、变压器装配、高压柜体接线的现场作业里，这类长杆螺纹紧固件的适配性直接决定了接线端子的连接可靠性，很多现场运维和结构设计人员在做变压器套管接线、母排固定时，经常遇到标准长度螺栓无法适配多层母排叠加、绝缘垫块厚度偏差的问题，这组不同长度规格的CHC系列M14螺纹件，就是针对这类场景做的系列化设计。从实际使用场景来看，这类紧固件主要用在油浸式变压器的高低压套管接线端、干式变压器的母排连接位，还有电力柜内大电流回路的端子固定，需要穿过绝缘瓷套的安装孔、多层铜铝母排、平弹垫组合后完成锁紧，因此对杆部长度的梯度覆盖有明确要求，图中呈现的从短到长的全系列规格，刚好覆盖了从单母排薄款接线到多层母排加厚绝缘结构的不同安装需求，

　　不用现场裁切螺杆或者额外加装套管补长，能减少现场装配的二次加工工序。从设计思路上看，这组紧固件严格遵循DIN相关紧固件标准的螺纹公差要求，M14的外螺纹采用6g级公差配合，能和标准M14螺母、螺纹孔实现顺畅旋合，杆部采用等直径光杆加末端螺纹段的结构，光杆部分的表面粗糙度控制在Ra1.6以内，穿过绝缘件安装孔时不会刮伤环氧或者瓷质绝缘层的内壁，避免绝缘件产生暗裂导致耐压性能下降。不同长度规格的杆部，其螺纹段长度保持统一的有效啮合长度，不管杆部总长是35mm还是140mm，螺纹啮合段都能保证至少8倍螺距的咬合长度，满足大电流回路下的连接防松要求，不会因为杆部加长就缩减螺纹啮合长度导致连接失效。从安装边界来看，M14规格的紧固件对应的安装通孔直径推荐为15mm，六角头部的对边尺寸符合标准外六角螺栓的尺寸要求，能适配常规22mm规格的套筒或者开口扳手完成锁紧作业，不同长度的产品在安装时需要预留的尾部伸出长度统一控制在2-3个螺距，既保证螺母能完全旋合锁紧，又不会因为螺杆伸出过长占用柜内的安全绝缘距离，避免和相邻的带电母排产生安全间隙不足的问题。在功能特性上，这组系列化的紧固件做了杆部的同轴度控制，全长度范围内的杆部径向跳动不超过0.1mm，长规格的140mm长度款在穿入细长安装孔时不会出现卡滞，尤其是在变压器套管的细长安装孔内作业时，能顺畅穿入，不会因为杆部弯曲导致装配困难。螺纹末端做了45度的倒角导向，

　　不管是手动穿装还是自动化装配线上的自动送料锁紧，都能快速对准螺母或者螺纹孔，提升装配效率。在实际选型时，设计人员可以根据实际叠层的总厚度，选择对应长度的规格：比如单块10mm厚母排加5mm绝缘垫加平弹垫的结构，选短规格即可；如果是三层母排叠加、总厚度超过100mm的接线结构，就可以选140mm长度的规格，不用额外定制特殊长度的紧固件，能大幅缩短设计选型的周期，也减少备件的储备种类。另外这类紧固件的杆部没有多余的台阶或者凹槽，不会在电场环境下产生尖端放电的问题，表面的处理层均匀一致，在电力设备的长期运行环境下，能耐受一定的温湿度变化，不会因为冷热循环导致连接预紧力快速衰减，配合标准的弹簧垫圈或者防松螺母使用，

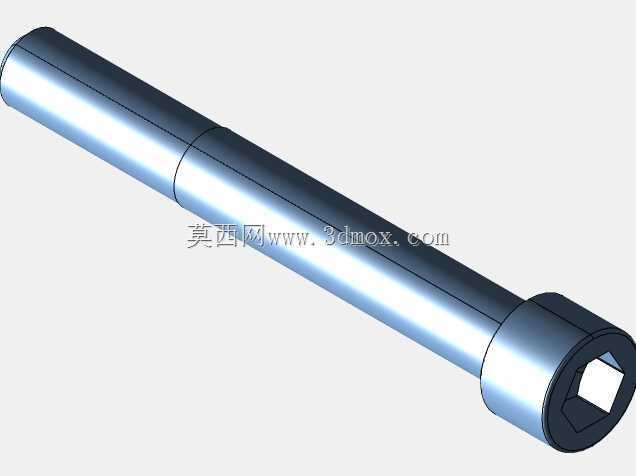

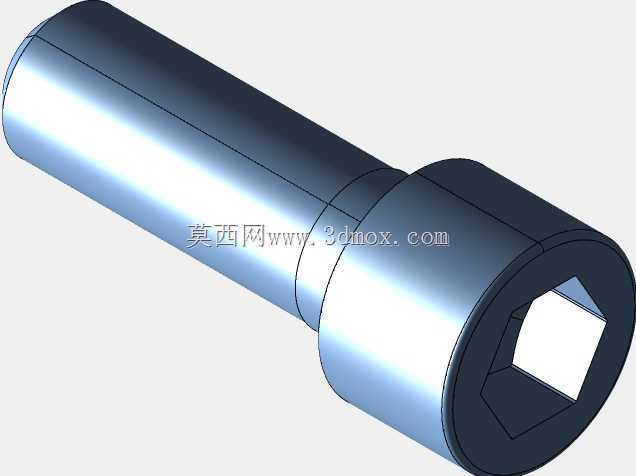

　　能满足电力设备长期免维护的连接要求。很多结构设计新人在做变压器接线结构设计时，容易忽略紧固件长度的系列化匹配，要么选的螺杆太短导致啮合长度不足，要么选的太长导致尾部伸出过多影响绝缘距离，这组全系列梯度长度的模型，刚好可以直接调用到装配体里，模拟不同叠层厚度下的装配状态，提前验证安装间隙、绝缘距离是否满足要求，避免实际生产装配时出现紧固件不匹配的问题。在三维建模的细节处理上，每一个规格的模型都还原了真实的螺纹收尾、头部倒角、杆部光整的特征，导入到装配环境后可以直接做干涉检查，验证螺杆穿装过程中是否会和周边的绝缘件、壳体结构产生碰撞，尤其是在紧凑结构的电力柜内部，每一寸空间都非常紧张，精准的长度模型能帮助设计人员提前排查安装干涉问题，减少后期样机整改的工作量。
