透明视窗壁挂式电热水壶结构设计方案

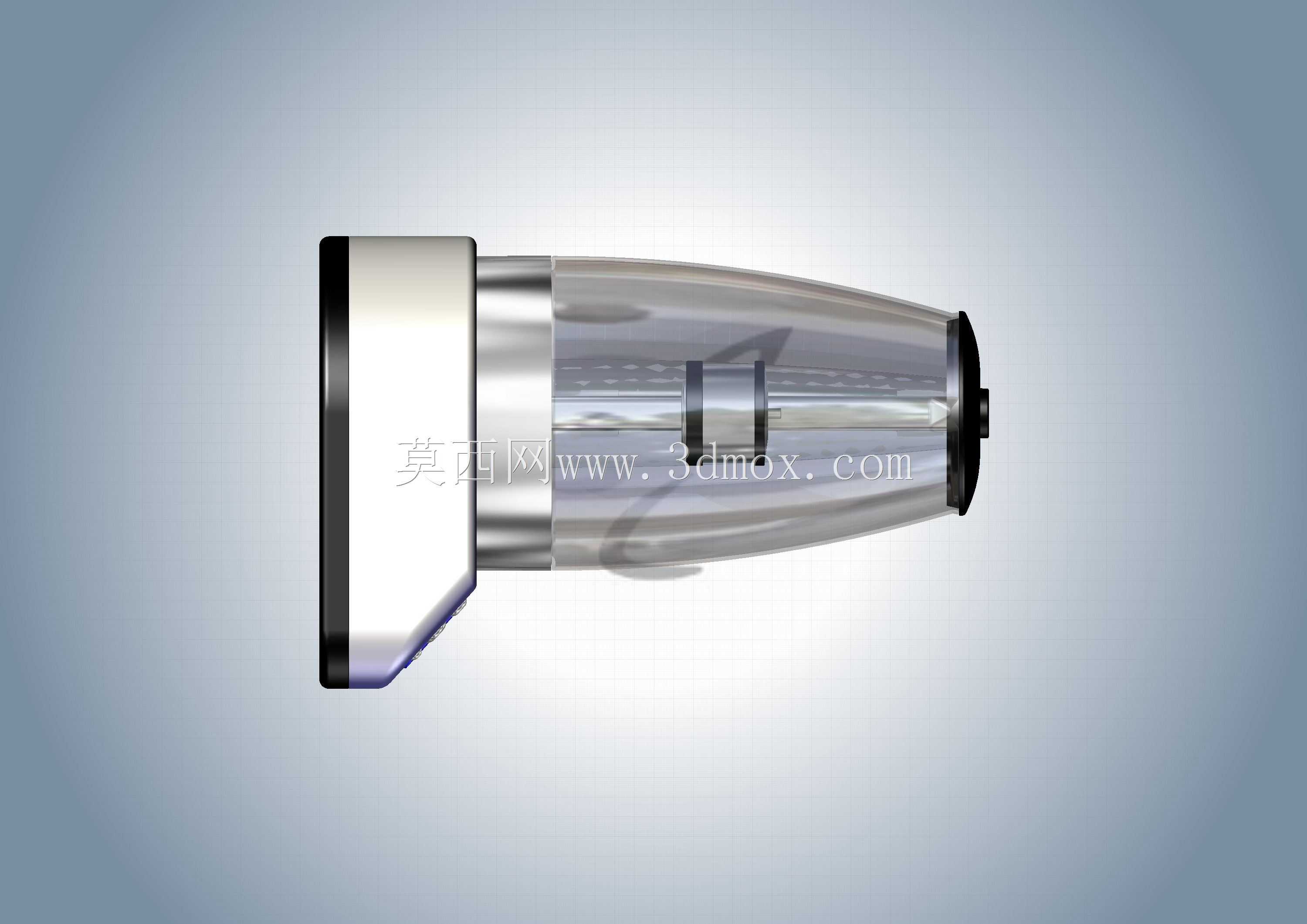

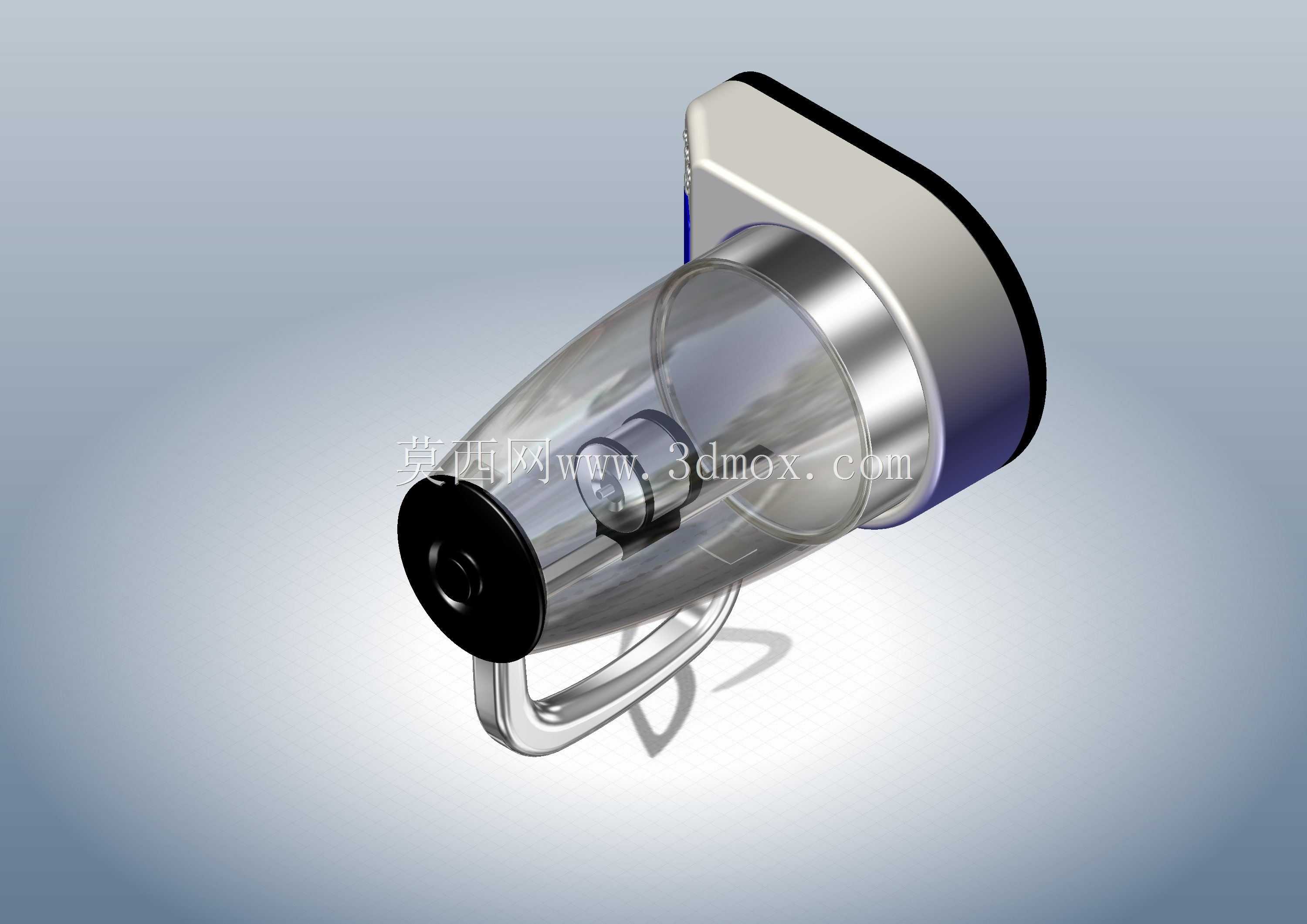

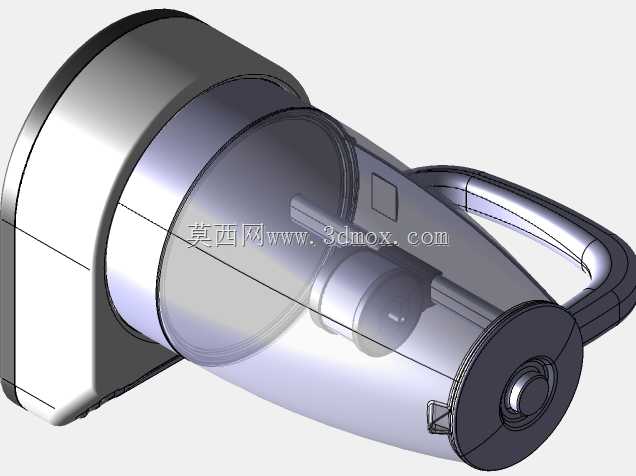

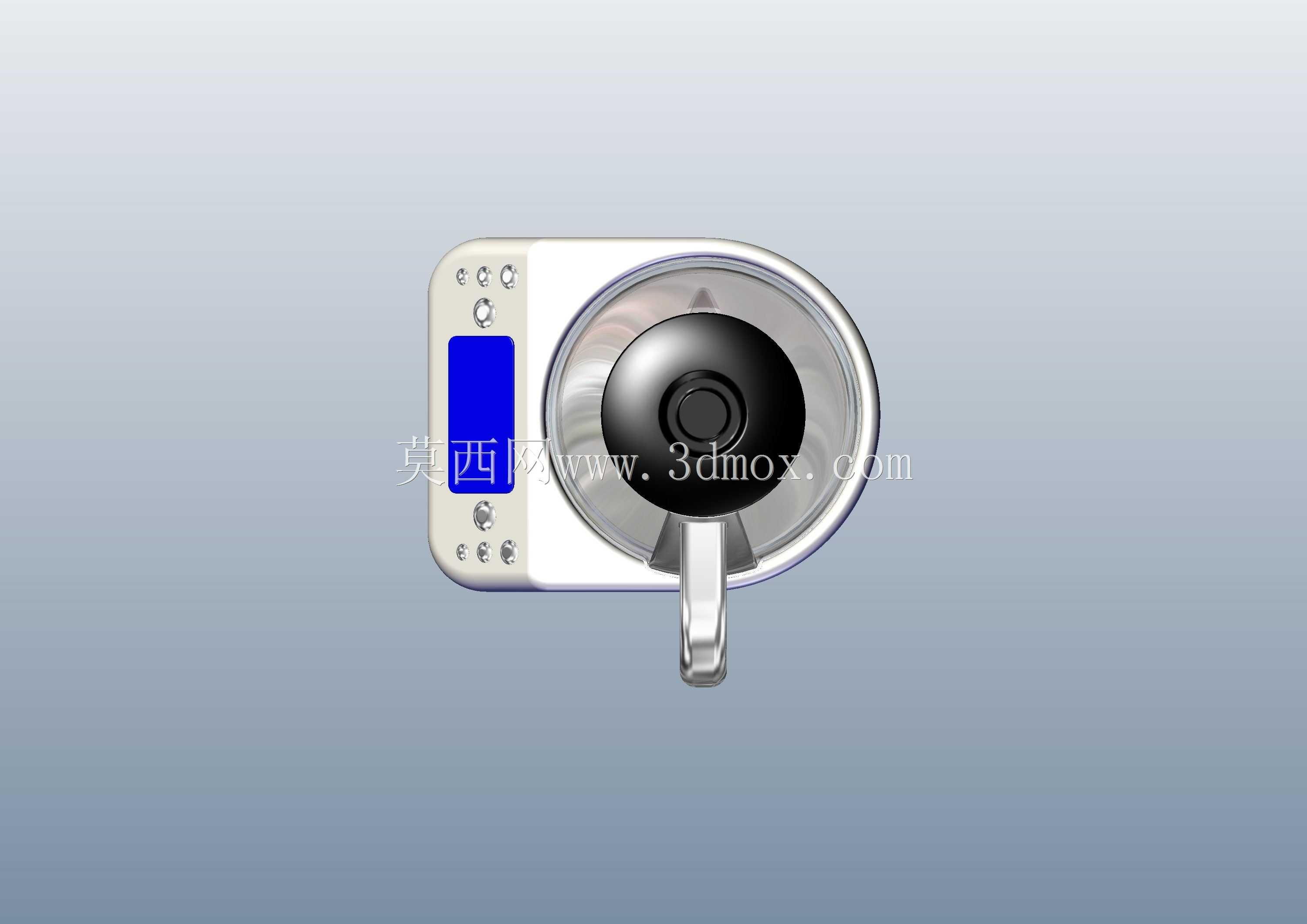

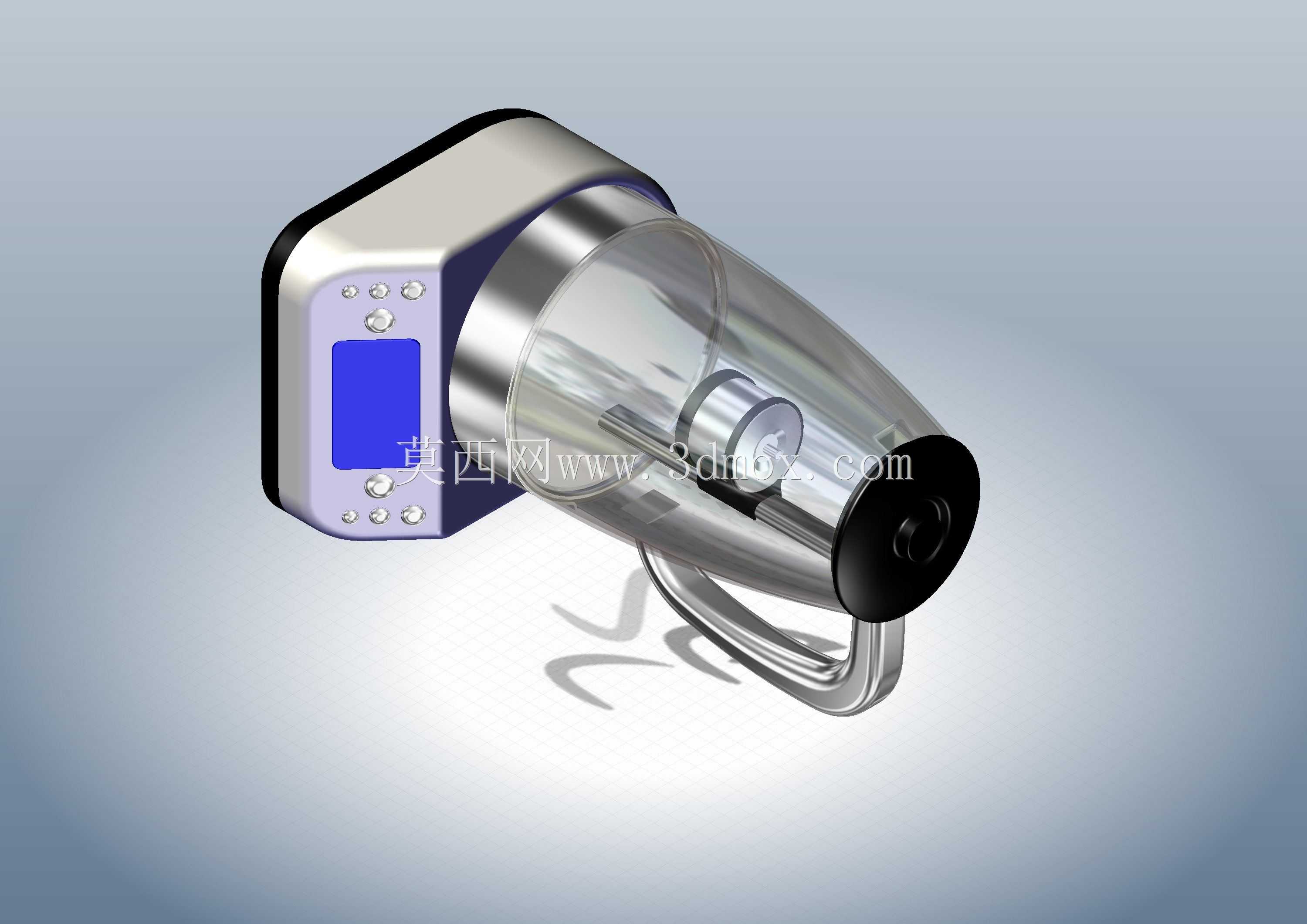

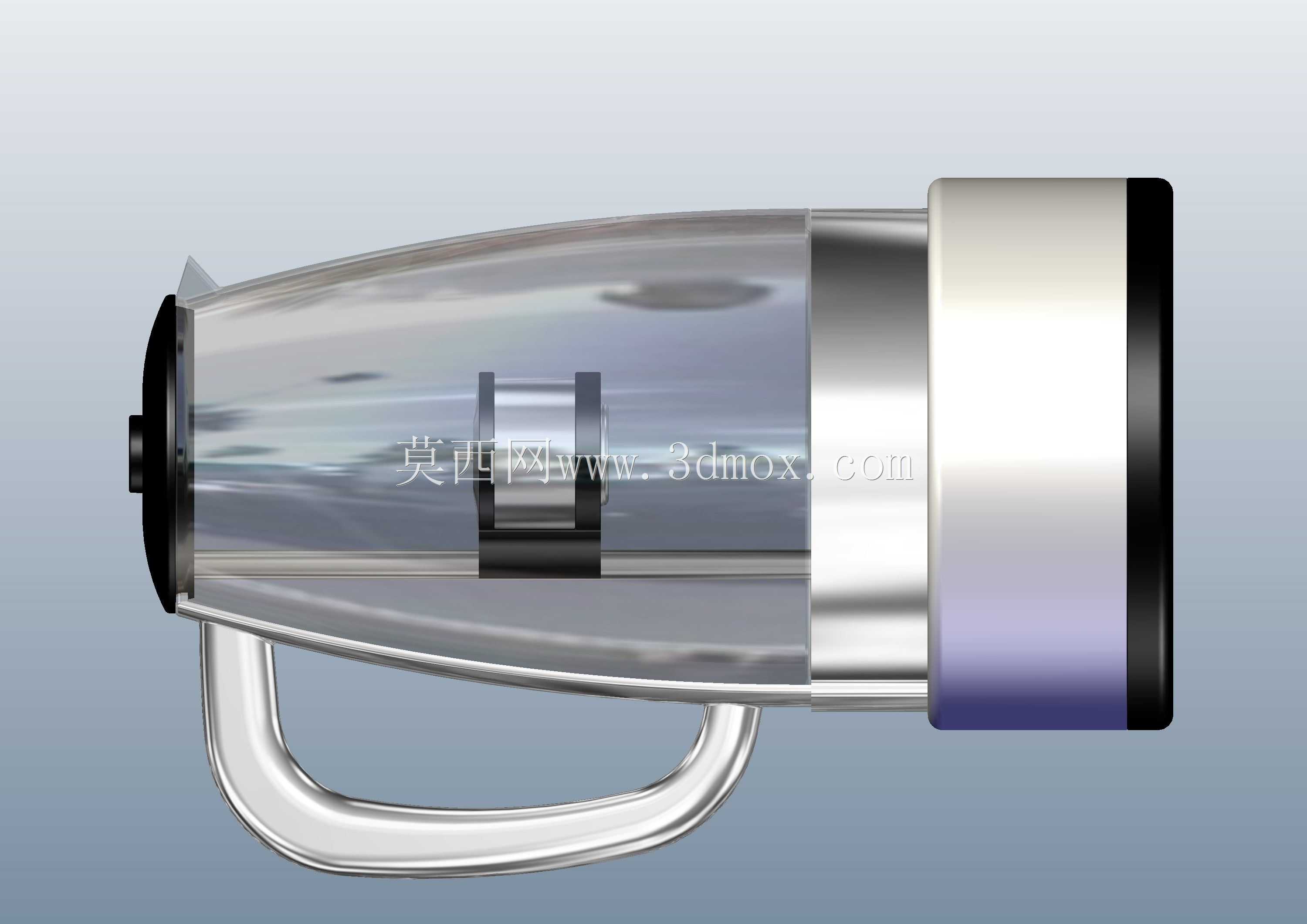

　　这款壁挂式电热水壶的设计，首先瞄准的是紧凑空间的饮水加热需求，常见于小户型厨房、办公茶水间、酒店客房这类台面空间紧张的场景，相比传统台式电水壶，它不需要占用操作台面，通过背部的挂装结构固定在墙面预留的安装位上，安装时需要提前确认墙面承重能力，挂装点位的水平偏差不能超过2mm，避免长期使用后出现壶体倾斜、接水渗漏的问题。壶身采用透明耐高温材质制作，使用者可以直接观察内部水位高度，不用开盖就能判断剩余水量，避免干烧或者加水过满沸腾溢出的问题，透明材质的壁厚经过反复校核，既要满足沸水温度下的结构强度要求，也要控制整体重量，减轻壁挂支架的负载。壶体的握持把手做了内凹式的一体化设计，和壶身曲面顺滑衔接，没有突出的棱角，

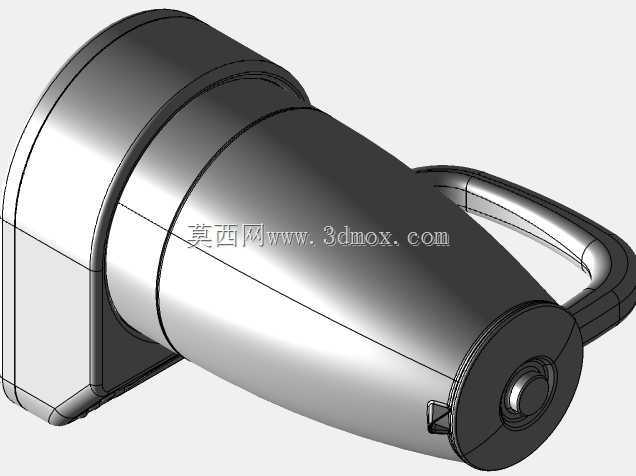

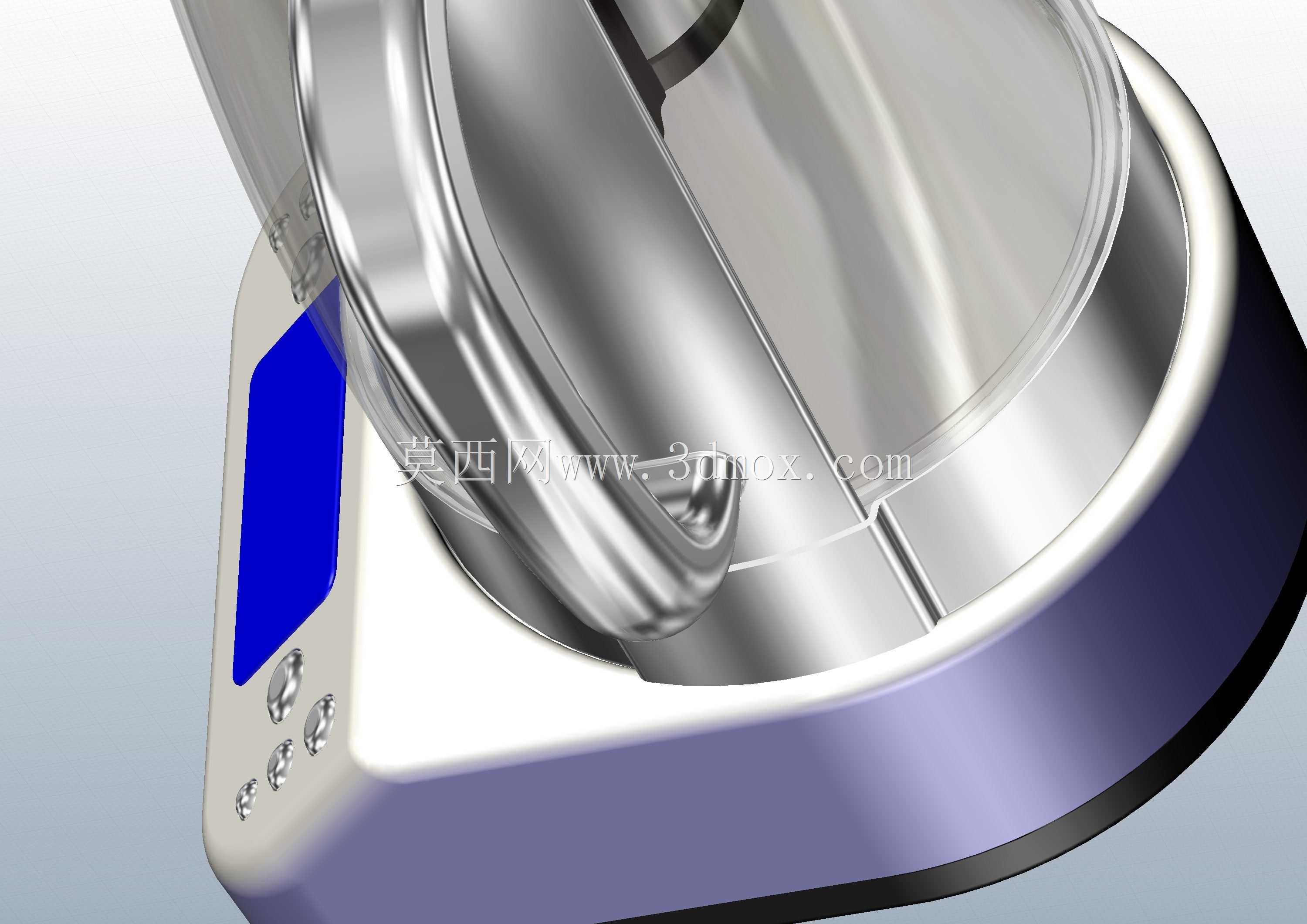

　　拿取清洁的时候不会出现硌手的情况，把手的弧度贴合成年人手掌的自然握持角度，即使壶内装满水，握持重心也落在手掌受力中心位置，提拿的时候不会出现前倾脱手的风险。加热组件隐藏在壶体底部的金属底座内，和壁挂基座的供电触点做了隐藏式设计，壶体取下的时候触点自动断电，放回挂位后自动对位接通，不需要额外插拔电源线，日常使用的时候接水、倒水都不用受电源线牵绊。壶嘴部分做了窄口径的导流设计，出水的时候水流集中，不会出现散流、沿壶壁淌水的问题，断水的时候收水干脆，不会有残液滴落在台面或者墙面上。从结构边界来看，壶体整体的突出厚度控制在180mm以内，挂装后不会过多占用过道空间，过往人员走动的时候不会轻易磕碰，壶身的最大容量设定为1.2L，

　　刚好满足2-3人单次饮水的需求量，避免存水过多反复加热影响水质。壶盖采用卡扣式密封结构，沸腾的时候内部蒸汽压力可以通过顶盖上的微压排气孔有序排出，不会出现壶盖被蒸汽顶开溅出沸水的安全隐患，排气孔的位置做了防遮挡设计，即使壶身靠近墙面安装，排气方向也朝向外侧，不会直吹墙面造成墙面受潮凝水。在建模过程中，所有的配合面都做了公差匹配，壶身和底座的配合间隙控制在0.3mm以内，既方便拆卸清洗，也不会出现配合松动晃动的问题，壁挂基座的固定孔位做了长圆孔设计，安装的时候可以微调上下左右的位置，降低墙面打孔的定位精度要求，即使打孔位置出现小范围偏差，也能顺利完成安装对位。壶体的金属装饰边做了圆角钝化处理，所有边缘的R角都不小于2mm，

　　清洁擦拭的时候不会划伤手部，透明壶身和金属部件的衔接处做了防水密封圈，冲洗的时候水流不会渗入内部的电气腔，避免出现电路短路的风险。这款产品的设计没有做多余的装饰结构，所有曲面造型都服务于功能需求，比如壶身的锥度设计，一方面是让沸水在壶内形成自然的对流循环，加热的时候水温上升更均匀，另一方面也方便壶体从壁挂基座上取放，不会出现卡位剐蹭的问题。
