柔顺力学原理副抓取夹钳结构设计

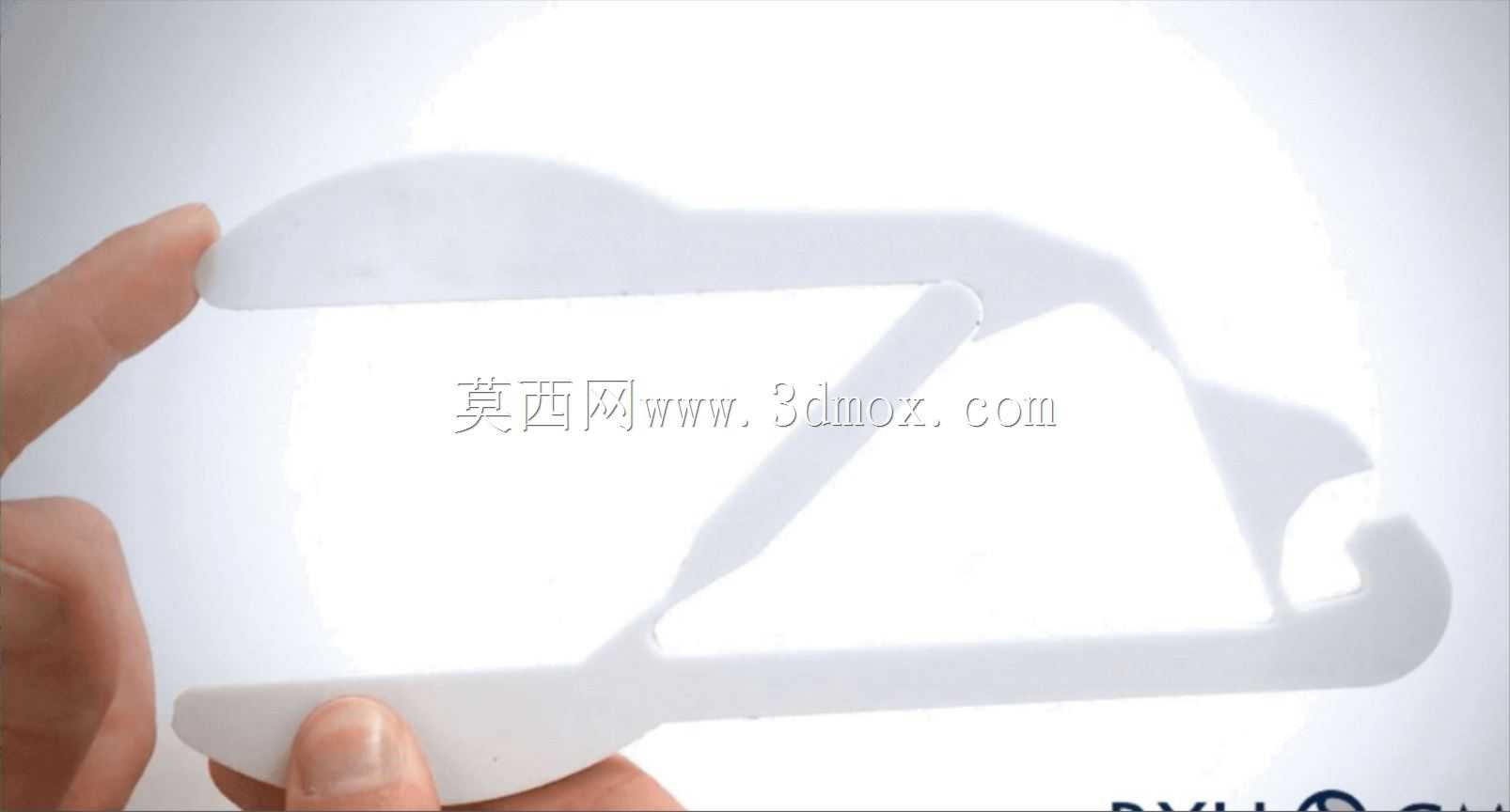

　　这类基于柔顺力学设计的一体式副抓取夹钳，核心应用场景集中在轻载精密取放工位，常见于3C电子小零件转运、实验室样件夹取、轻工包装线的辅助定位工序，和传统铰接式夹爪不同，它没有额外的销轴、弹簧等装配零件，整体依靠单一部件的弹性形变实现夹持动作，从根源上避免了铰接副的磨损间隙、装配误差累积问题，在洁净度要求较高的作业场景里，也不会因为零件摩擦产生碎屑污染作业环境。

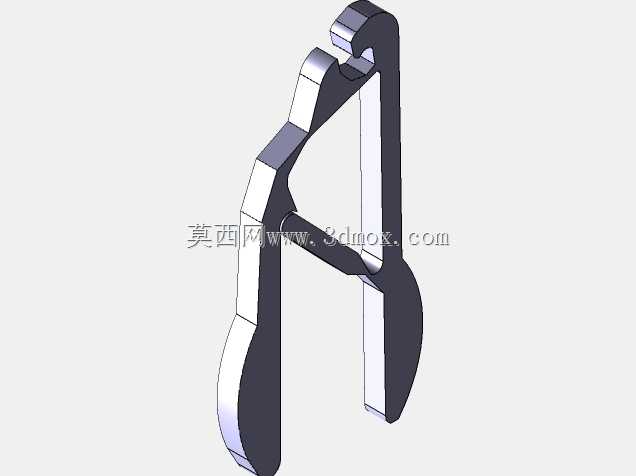

　　从功能特性来看，该夹钳属于被动式柔顺夹持元件，不需要配套复杂的驱动回路，依靠自身结构的弹性变形提供夹持力，夹持力的大小完全由结构形变区间决定，不会出现刚性夹爪过夹损伤工件的问题，针对表面易刮花、脆性的轻薄工件适配性极强。夹钳的轮廓完全通过草图跟踪的方式生成，整个夹持臂的形变区域做了等强度的轮廓过渡，从手持端到夹持端的截面厚度逐步变化，保证受力时形变均匀分布在整个弹性臂段，不会出现局部应力集中导致的疲劳断裂问题。

　　设计过程中首先要明确夹持行程边界，这类一体式柔顺夹钳的最大开口量由弹性臂的长度和材料的许用应变决定，常规采用光敏树脂3D打印制作时，弹性臂的有效长度控制在80-120mm区间时，最大开口量可以达到15-20mm，能够覆盖绝大多数小型片状、异形小零件的夹持需求。安装边界上，该夹钳的手持端做了圆弧过渡的贴合面，既可以直接作为手动夹具手持使用，也可以在手持端预留的平面区域加装连接块，适配轻型自动化执行末端的安装接口，安装孔位的中心距按照通用轻型执行器的标准接口设置，不需要额外做转接件就能完成装配。

　　结构细节上，夹持端的卡口做了内凹的仿形轮廓，针对常见的带凸缘小零件，卡口的勾状结构能够在夹持时提供反向的限位力，避免工件从夹钳开口处滑脱，整个夹钳的壁厚在非形变区域保持均匀一致，形变区域的壁厚根据受力仿真结果做了渐变处理，靠近固定端的位置壁厚稍大，靠近夹持端的位置壁厚稍薄，保证夹持过程中操作人员或者驱动端施加很小的力就能让夹钳张开，撤去外力后依靠自身弹性回弹完成夹持动作。

　　和传统的弹簧复位夹钳相比，这种一体式柔顺结构没有装配工序，单件加工或者3D打印完成后就能直接使用，不需要做销轴装配、弹簧预紧等后续调整，批量生产时的一致性更容易保证，长期使用过程中也不需要做铰接部位的润滑、销轴更换等维护工作。在轻工装配工位上，这类夹钳常用来夹取小型塑料件、薄金属片，不会在工件表面留下夹痕；在实验室场景中，采用符合洁净要求的材料制作后，可以用来夹取载玻片、小型精密样件，避免手上的污渍污染样件。

　　设计时需要重点关注弹性臂的曲率过渡，整个形变段不能出现锐角转角，所有转角位置都做了R2以上的圆角过渡，避免应力集中导致的结构断裂，夹钳整体的外轮廓没有尖锐棱角，手持操作时的贴合度更好，长时间使用不会出现硌手的问题。夹持端的接触面上没有做额外的齿形结构，依靠平整的接触面和工件接触，避免夹伤软质工件表面，如果需要夹持表面粗糙度较低的光滑工件，也可以在夹持面粘贴防滑胶垫，胶垫的安装位置预留了0.5mm的沉台，粘贴后不会突出夹钳的外轮廓，不会影响夹钳的开合行程。

　　从安装适配性来看，该夹钳的整体宽度控制在20mm以内，在多工位并排布置的自动化取放机构上，相邻夹钳之间不会出现运动干涉，夹钳张开到最大行程时，外轮廓的最大宽度不超过35mm，在狭小的作业空间内也能完成取放动作，不需要预留过大的运动避让空间。针对不同的夹持力需求，只需要调整弹性臂的壁厚就能改变夹持力大小，不需要改动整体的外轮廓尺寸，同一款外形的夹钳可以通过调整壁厚参数，适配从几克力到几百克力不等的夹持需求，覆盖不同重量工件的夹持场景。
