多自由度可调旋转夹紧工装装置

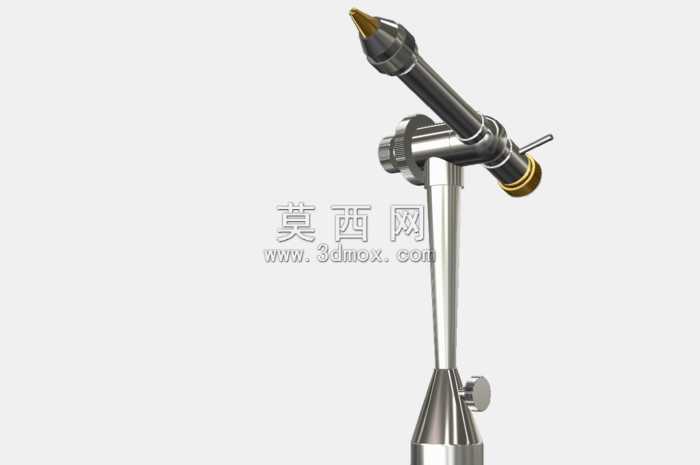

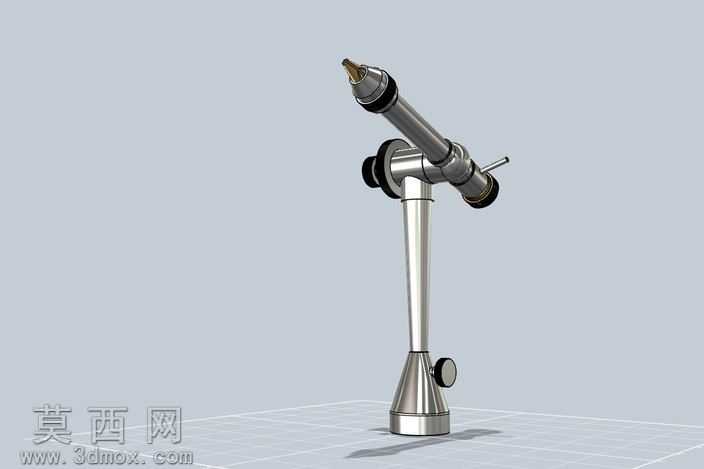

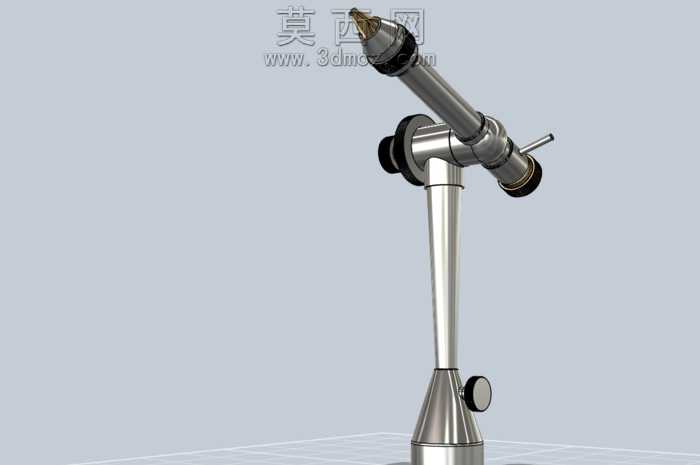

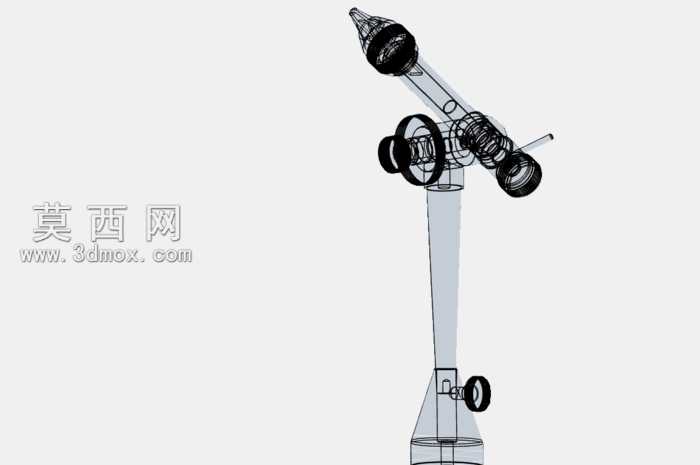

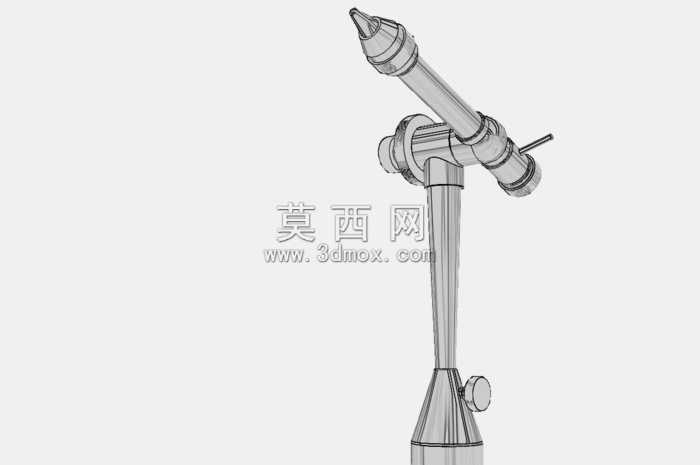

本作品为手动式多自由度旋转夹紧装置，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工装配公差要求，对每一处配合面均做了公差适配设计，确保各活动部件运动顺畅无卡滞。模型整体采用立式支撑结构，底部为锥形加重底座，内置配重结构保障装置放置稳定性，底座侧面设置锁紧旋钮，可实现支撑立柱的高度调节与周向旋转锁止；中部为横向悬臂结构，与立柱采用可转动铰接配合，可实现水平方向360度旋转与俯仰角度调节，铰接位置同样设置锁紧手轮，调整到位后可快速锁止固定位置；前端为精密夹头结构，采用三爪自定心夹持设计，可适配不同直径的工件装夹需求，夹头尾部设置操作手柄，扳动手柄即可实现夹头的开合与夹紧动作，夹头本体可绕悬臂轴线做360度旋转，满足多方位加工、检测、演示的装夹需求。材质设计上，底座、立柱、悬臂等主体结构采用镀铬不锈钢材质，渲染时采用高反射金属材质参数，还原金属抛光后的亮面质感，表面添加细微的拉丝纹理提升真实感；锁紧旋钮、操作手柄采用黑色电木材质，设置哑光磨砂材质属性，与金属主体形成视觉与触感上的区分；夹头内部的弹性卡爪采用弹簧钢材质，添加细微的氧化暗色纹理，体现部件的耐磨属性。渲染阶段采用工作室三点布光方案，主光源从侧上方45度投射，突出金属表面的高光反射轮廓，辅助光源补全暗部细节避免死黑，背景采用浅灰色纯色背景突出装置主体，同时输出了线框、非真实感、真实感多种渲染效果，可直观展示装置的结构层次与外观质感。设计思路上围绕灵活可调、操作便捷的核心需求，将多自由度调节与可靠夹紧功能结合，所有锁紧结构均采用手动旋钮设计，无需额外工具即可完成角度、位置的快速调整与锁止，整体结构紧凑，占用工作台面积小，可广泛应用于小件加工、工件检测、产品展示、焊接定位等多种场景，各活动部件的转动阻尼经过优化设计，调整时手感顺滑，锁止后刚性充足，可承受常规加工操作的作用力不会发生位移，夹头的夹持范围覆盖常见小型工件尺寸，适配性强。
