起重机用重型起重吊钩结构设计

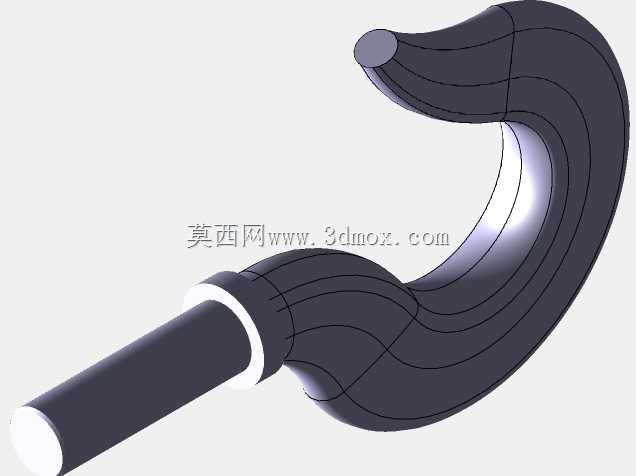

　　在工矿企业的物料转运、重型设备安装、港口货场装卸、建筑施工构件吊装等场景中，起重吊钩是直接承载被吊重物的核心受力构件，其结构合理性直接关系到起重作业的安全冗余与作业效率。不同于普通轻型吊具，这类适配中型起重设备的吊钩，需要在反复冲击载荷、交变应力作用下保持足够的结构强度，同时避免应力集中带来的疲劳失效风险。从结构设计逻辑来看，吊钩的钩身曲线并非随意绘制的圆弧，而是结合重物吊点的受力方向，采用平滑过渡的变曲率曲面，确保吊索、吊环挂入后，载荷能够沿钩身截面均匀传递，不会在局部形成过高的应力峰值；钩身末端的防脱结构预留了安装位，可配套弹簧式防脱挡板，避免作业过程中吊索从钩口滑脱，这也是起重安全规范中明确要求的结构细节。

　　钩体上端的直柄段是与起重挠性构件连接的安装部位，直柄部分设计有定位轴肩，可与吊钩横梁、推力轴承配合，实现吊钩在吊重状态下的自由回转，调整被吊重物的朝向，避免吊索扭结；直柄的直径与长度尺寸需要匹配对应吨位吊钩组的安装孔位，保证装配后轴向定位可靠，不会在起升、变幅过程中出现窜动。从截面设计来看，钩身的受力截面采用近似梯形的带圆角截面，相比圆形截面在同等材料用量下，能够获得更大的抗弯截面模量，适配吊钩受弯为主的受力特性，截面的所有棱边都做了大圆角过渡处理，避免热处理过程中出现应力开裂，同时减少使用过程中与吊索接触的磨损。设计过程中需要重点校核几个危险截面的应力水平：钩身最内侧的弯曲拉应力区、直柄与钩身过渡段的复合应力区、钩口位置的变形量，

　　确保在额定载荷下，各位置的安全系数满足起重机械设计规范的要求，同时预留足够的过载余量，应对作业中可能出现的动载冲击。从安装边界来看，该吊钩直柄段的配合尺寸需要适配常用的吊钩螺母、推力轴承座的标准规格，不需要额外定制连接配件，可直接替换同吨位级别的在用吊钩，降低备件更换的成本与适配难度；钩身的开口尺寸经过优化，既能够满足常用卸扣、钢丝绳吊索、吊装带的挂入需求，又不会因为开口过大导致钩身的抗弯性能下降。在实际使用场景中，这类吊钩可适配桥式起重机、门式起重机、汽车起重机等多种起重设备，用于吊装钢材、机械设备、建筑构件等各类重物，其光滑的钩身表面能够减少对吊装带、钢丝绳的磨损，延长吊索具的使用寿命；钩体的曲面造型经过反复迭代，

　　确保重物起吊后，吊钩的重心与起升钢丝绳的轴线重合，不会出现重物偏斜、吊钩扭转的情况，提升吊装过程的稳定性。不同于铸造吊钩，这类经过三维建模优化的吊钩结构，可直接用于后续的锻造工艺编制，模型中预留的加工余量、拔模斜度都符合锻造生产的工艺要求，能够减少后续机加工的工作量，提升生产效率；同时模型中各部位的圆角、过渡曲面都做了连续曲率处理，避免在有限元分析中出现网格畸变，方便设计人员快速开展应力仿真、疲劳寿命计算，验证结构的可靠性。在日常维护场景中，该吊钩的结构没有易积灰、存油污的死角，方便巡检人员检查钩身是否存在裂纹、变形、磨损超标等问题，直柄段的螺纹部位也预留了足够的旋合长度，保证吊钩螺母锁紧可靠，不会在长期使用后出现松脱风险。
