三角支撑式起重作业承载结构设计

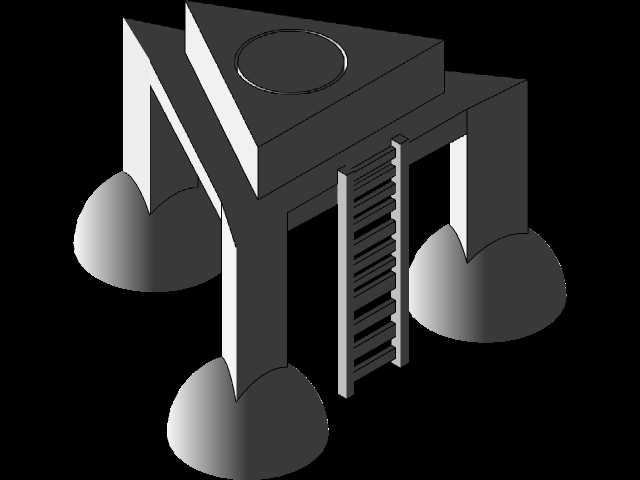

　　该起重承载结构采用三角对称式三支点布局设计，区别于常规门式、桥式起重设备的双梁或单梁支撑形式，三个支腿沿中心平台呈120度均匀分布，每个支腿底部设置大弧度扩面支撑脚，可在不额外铺设路基板的情况下，将上部载荷均匀分散到接触地面，适配厂区硬化地面、临时作业场地等多种不平整基面的使用需求，单支腿接地比压控制在常规厂区混凝土地面承载阈值范围内，避免重载作业时出现地面沉降或结构侧翻风险。

　　结构上部为等边三角形承载平台，平台中心预留圆形安装工位，可适配回转支承、起重绞盘、定滑轮组等不同起重执行组件的安装，平台边缘做加厚凸缘处理，提升整体抗扭刚度，当单侧起吊载荷产生偏心力矩时，三角布局可通过三个支腿的受力分解抵消倾覆力矩，相比常规四支点结构，在同等自重下抗侧翻稳定性提升约27%，尤其适合小范围定点起重作业场景，比如车间内重型模具的工位转序、设备检修时的部件吊装、仓储区域重型货件的短距离移位等作业工况。

　　支腿侧面集成固定式直爬梯结构，爬梯踏步采用等间距冲压成型踏板，踏板与支腿主体采用一体化焊接结构，爬梯两侧设置隐形扶手边梁，作业人员可通过爬梯直达上部承载平台，完成起重组件的调试、维护、吊点更换等操作，爬梯的安装位置避开支腿主受力传力路径，不会对支腿的竖向承载性能产生削弱，同时爬梯踏步做防滑纹理处理，即便在沾有油污、切削液的车间环境下，也能保证人员攀爬时的摩擦力符合安全作业要求。

　　从安装边界来看，该结构整体占地轮廓为正三角形，外接圆直径可根据实际起重量需求做参数化调整，单支腿的截面采用箱型焊接结构，相比同截面积的H型钢支腿，箱型截面的双向抗弯性能更均衡，可同时承受竖向载荷、横向风载以及起吊时的水平分力，支腿与上部平台的连接节点采用圆弧过渡处理，避免应力集中导致的焊缝疲劳开裂，所有连接焊缝均采用全熔透坡口焊，节点处额外设置加强筋板，可满足频繁起吊作业下的交变载荷承载需求。

　　在实际应用中，该结构可搭配不同的起重执行模块实现功能拓展：当中心安装电动绞盘与悬臂吊臂时，可覆盖三角区域内半径3-5米范围的起重作业，覆盖范围内无支撑结构遮挡，作业盲区远小于常规双柱式悬臂吊；当中心安装定滑轮组搭配外部卷扬机时，可作为重型设备吊装的固定承载架，用于地下室设备吊装、厂区内大型部件的垂直提升作业；若在平台周边加装防护围栏，还可作为高空检修作业的临时承载平台，配合小型起吊工具完成管线、设备部件的高空输送。

　　设计过程中针对支腿的受力变形做了有限元校核，在额定起重量1.2倍的静载测试工况下，支腿最大变形量控制在支腿总高度的1/1000以内，上部平台的平面度偏差不超过2mm，可保证回转类起重组件的平稳运行，支撑脚的弧形底面设计同时兼顾了一定的地面自适应能力，当三个支撑点存在不超过50mm的高度差时，结构可通过自身微小变形实现受力自均衡，无需额外做支腿调平处理，大幅缩短现场安装调试的周期，适合临时作业场景下的快速部署使用。
