CA6140车床用铝制安装支架板结构

　　这款铝制支架板是CA6140普通车床配套的安装支撑构件，主要用于车床溜板箱旁侧的附属管线、小型检测元件的承托固定，在车床日常加工运行中承担局部载荷分散、安装基面找平的作用。从实际装机场景来看，车床加工过程中溜板箱沿床身做往复进给运动，旁侧布置的冷却管路分支、位置检测开关的走线需要规整的承托结构，避免管线随溜板运动出现剐蹭、拉扯，这款支架板正是针对该安装空间的边界条件设计，替代了早期设备上采用的焊接式钢质支架，降低了安装面的加工难度，同时利用铝合金的轻量化特性减少溜板侧的附加载荷。

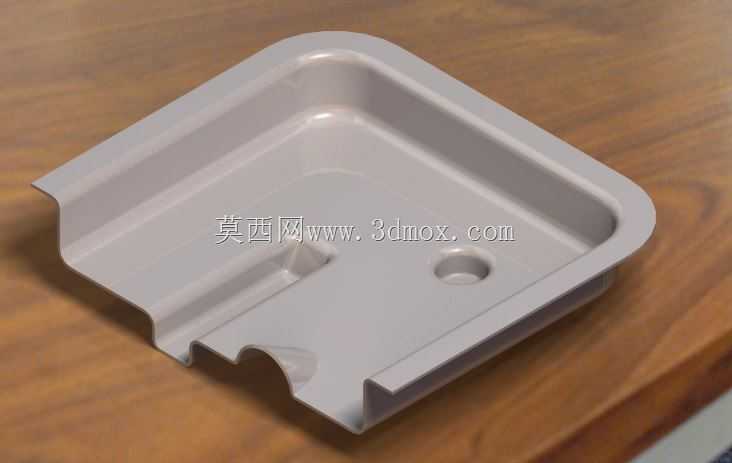

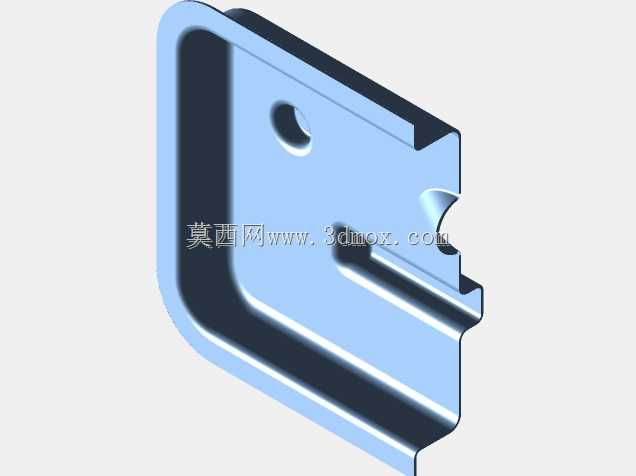

　　从结构设计逻辑来看，该零件采用一体冲压折弯成型工艺，整体为带围边的浅槽型结构，围边高度控制在12mm，既可以对放置在槽内的管线、小型元件起到侧向限位作用，又不会占用过多的溜板侧安装空间，避免与床身导轨的防护罩产生运动干涉。槽体底面设置的沉孔用于穿装固定螺栓，安装时螺栓从支架板背面穿入，沉孔结构可以保证螺栓头部不突出于支架安装面，不会剐蹭槽内布设的管线；侧边开设的半圆缺口是为了避让车床原有固定螺栓的突出部位，安装时无需对车床原有结构进行二次加工，直接贴合在预设安装基面即可完成定位，大幅降低现场安装的调整工作量。

　　在安装边界的尺寸控制上，该支架板的两个折弯边的垂直度公差控制在0.1mm以内，保证安装后与车床溜板侧面的贴合间隙不超过0.05mm，避免长期受载后出现支架倾斜、固定松动的问题。折弯处采用R2的圆角过渡，一方面是冲压工艺的要求，避免折弯处出现应力集中导致铝件开裂，另一方面圆角结构可以消除锐边，防止安装调试过程中划伤操作人员、割破管线绝缘层。槽体底面的平面度公差控制在0.2mm以内，保证安装在上面的检测开关的基准面与车床进给方向平行，避免检测信号出现偏差。

　　从功能特性上看，铝合金材质的选用兼顾了强度与轻量化需求，该支架的额定承托载荷为5kg，完全满足冷却管路分支、小型接近开关及配套走线的承重需求，同时铝合金本身的耐腐蚀特性可以适应车床加工现场的切削液飞溅环境，无需额外做表面防锈处理，长期使用不会出现锈蚀剥落的问题，不会污染车床加工区域。零件的所有外露边缘都做了倒钝处理，没有尖锐毛刺，符合机械装配的安全规范。

　　在实际装配适配性上，该支架板的安装孔位完全匹配CA6140车床溜板侧的原有螺纹孔位置，属于替换式安装配件，不需要对车床本体进行钻孔、焊接等改造，安装时仅需要清理原有安装基面的油污、铁屑，将支架贴合后拧紧固定螺栓即可完成装配，后续维护拆卸也十分便捷。槽型结构的设计还可以承接少量滴落的切削液，避免切削液直接顺着溜板缝隙渗入内部传动结构，一定程度上减少了传动部件的污染风险。
