交流稳压器内部钢制折弯支撑固定支架

　　该支撑件属于交流稳压供电设备内部的承力固定构件，整体采用薄钢板经冲压落料、多道折弯成型，在整机装配中承担相邻功能模组之间的位置约束、载荷传递与安装定位作用，并非外露装饰件，其结构合理性直接影响柜体内部堆叠部件在长期运行、运输振动以及温湿度循环条件下的连接可靠性。

　　从实际装机场景看，这类支架多用于稳压电源、配电柜体或类似电子电工设备的中层安装区间：一端贴合机箱侧壁或内部竖梁，通过圆孔完成螺栓固定；另一端托住或拉住变压器、线路板托架、风道组件等较重模块，使被支撑件与柜体框架之间形成稳定的刚性连接。由于设备内部空间紧凑，支架不能做成简单直条形，必须顺着周边元器件的避让轮廓走形，因此件身呈现出明显的空间弯曲与局部台阶过渡。

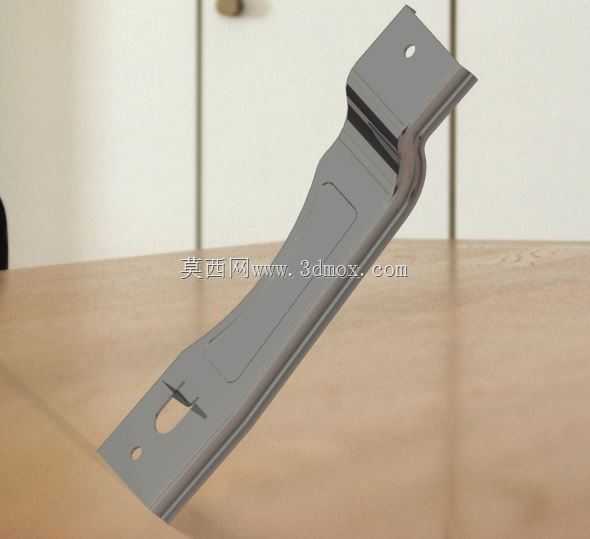

　　模型中段采用长条形承力梁思路展开。主体截面并非平板，而是通过沿长度方向的压弯形成近似槽形或加强筋式的折边结构，这样可以在不显著增加板厚的前提下提升抗弯刚度。薄钢板若仅按平面轮廓加工，受力后容易绕弱轴发生翘曲；而两侧翻起的折弯边相当于给截面增加惯性矩，使支架在承受被固定模块自重时，中部挠度明显减小。长梁表面还设置了局部凹陷或压痕区域，这类细节在实际冲压件中常用于提高平面抗失稳能力，也可作为装配时的对位参考。

　　两端连接区的处理体现了安装边界上的差异。上端连接位较窄，带有一个圆形通孔，适合用单颗螺栓或螺钉与支架座面锁紧；孔位周围保留了较平整的贴合面，折弯末端形成近似盒状的加强端头，以减少孔边在拧紧力矩下的局部变形。下端连接区更宽，除圆孔外还开设了异形挂孔或长槽特征，这种组合在装配线上很实用：圆孔负责最终锁紧，异形孔可用于预挂、滑移调节或适应不同批次零件的孔位偏差。维修拆卸时，松开部分紧固件即可让支架沿槽口方向退出，不必在狭小柜体内完全摘除所有相邻部件。

　　折弯过渡区是整个零件建模与制造的重点。件身在靠近上端处出现连续弯折，既有沿宽度方向的翻边，也有沿长度方向的扭转式过渡，目的在于让连接面从一个安装高度切换到另一个安装高度，同时避开线束、端子排或相邻壳体的凸起。建模时不能只按视觉曲面拉伸出形状，必须结合钣金工艺理解每道弯边：折弯半径需与板材厚度、冲压模具能力相匹配；弯边之间要预留足够的平面段，避免多道折弯相互干涉；孔边到折弯线应保持安全距离，否则冲孔后再折弯容易造成孔形拉偏或边缘裂纹。

　　外形尺寸方面，该件属于窄长型内构件，长度明显大于宽度，适合在柜体纵深方向跨接两个安装点。宽度方向受相邻模块间隙限制，翻边高度不能过大，以免压迫线束或造成绝缘距离不足。厚度选择上，这类支架通常采用普通冷轧钢板即可满足承力要求，表面再通过镀锌、喷塑或钝化处理提升防锈能力；若整机内部存在较高温升，也可根据成本与重量要求改用铝板，但钢件在抗蠕变、抗拧紧嵌入和承载刚度方面更有优势。

　　安装校核时需要关注三个边界：一是支架两端贴合面的平面度，若冲压后翘曲，螺栓锁紧会产生附加内应力；二是孔位与被支撑模块安装孔的同轴度，异形槽只能吸收小范围偏差，不能替代尺寸链校核；三是支架与带电部件之间的爬电距离和电气间隙，尤其在交流稳压器这类强电设备中，金属支架即使接地，也不能紧贴裸露端子或高压焊点。

　　从三维结构表达来看，模型完整呈现了薄板轮廓、翻边、开孔、局部加强压型和空间折弯关系，可用于钣金展开参考、装配干涉检查以及机柜内部布局验证。设计人员在类似项目中复用该结构时，应根据实际负载重新核算板厚、折弯高度和螺钉规格，并结合柜体内的走线方向调整下端槽孔位置，使支撑件同时满足承载、避让、加工和装配四项要求。
