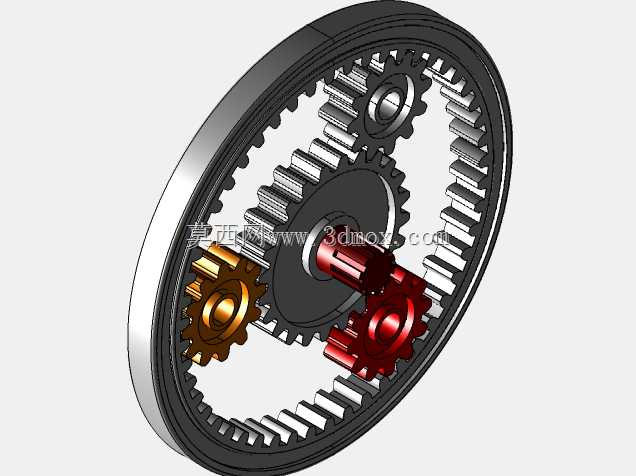

CA6140车床用简单行星齿轮传动结构

　　在普通卧式车床的进给传动与主轴变速环节，行星齿轮系的应用十分普遍，这套适配CA6140车床的简单行星齿轮结构，正是针对车床主轴箱内紧凑空间下的大传动比需求设计的。不同于定轴轮系需要多级齿轮依次啮合才能实现大减速比，这套行星轮系通过内齿圈、太阳轮、行星轮与行星架的配合，在极小的轴向尺寸内就能实现稳定的动力分流与传动比转换，非常适合CA6140这类传统车床主轴箱内部安装空间受限、同时需要兼顾传动效率与承载能力的工况。

　　从实际应用场景来看，这套行星齿轮结构主要承担车床主轴低速大扭矩输出段的动力传递任务，当车床进行大进给量切削、重载荷车削加工时，主轴需要输出足够的切削扭矩，同时要避免传动链过长带来的传动间隙累积，这套轮系通过四个均布的行星轮同时参与啮合，将输入的动力分流到四个啮合点上，单个轮齿承受的载荷大幅降低，不仅提升了传动部件的使用寿命，也让重切削工况下的传动平稳性得到保障，不会出现普通定轴轮系在重载下的轮齿变形引发的传动冲击。

　　设计这套结构时，首先要匹配CA6140主轴箱的安装边界，内齿圈的外径尺寸严格适配主轴箱内壁的安装定位槽，不需要额外改动原有箱体的铸造结构，可直接替换原有同功能的定轴轮系组件，安装时内齿圈通过外圈的止口与箱体定位，采用过盈配合加平键的方式固定，避免传动过程中内齿圈出现周向转动。太阳轮的输入轴端直接与车床变速机构的输出齿轮啮合，行星架的输出端则连接主轴的传动齿轮，整个轮系的轴向尺寸控制在原有定轴轮系的安装空间范围内，不需要调整主轴箱内其他部件的安装位置，适配性极强。

　　从功能特性上看，这套简单行星齿轮系没有设置额外的离合制动组件，结构十分简洁，四个行星轮通过滚针轴承安装在行星架的行星轴上，行星轴与行星架采用过盈压装的方式固定，每个行星轮的齿侧间隙都控制在0.02-0.04mm范围内，既保证传动过程中不会出现卡滞，也将传动回程间隙控制在车床加工允许的范围内，满足普通车床的加工精度要求。内齿圈采用调质后齿面高频淬火的工艺，齿面硬度达到HRC45-50，太阳轮与行星轮采用20CrMnTi材料渗碳淬火，齿面硬度HRC58-62，芯部保持足够的韧性，能够承受车床频繁启停、切削载荷波动带来的冲击。

　　在实际装配调试过程中，需要注意四个行星轮的齿向误差与累积齿距误差的分组选配，保证四个行星轮同时与太阳轮、内齿圈啮合时的接触斑点沿齿高方向不小于40%，沿齿长方向不小于50%，避免出现单个行星轮承载过大的情况。行星架两端设置有推力垫片，调整垫片的厚度可以控制整个轮系的轴向窜动量在0.03mm以内，防止车床高速运转时行星架出现轴向窜动引发的传动异响。润滑方式则直接沿用主轴箱的飞溅润滑，轮系的啮合位置刚好处于主轴箱润滑油的飞溅路径上，不需要额外设置润滑管路，日常维护与原有主轴箱部件一致，不需要特殊的保养操作。

　　这套结构的传动比设计匹配CA6140车床主轴低速段的转速需求，输入转速在1000r/min时，输出转速可稳定维持在125r/min左右，传动效率可达0.96以上，远高于同传动比下的蜗轮蜗杆传动结构，而且不会出现蜗轮蜗杆传动长期使用后的磨损快、传动效率下降明显的问题。在进给传动的应用场景中，这套轮系也可以通过固定不同的构件实现不同的传动比输出，比如固定太阳轮时可以实现大减速比的进给传动，固定行星架时可以实现反向的动力输出，适配车床不同进给工况的需求，不需要额外增加换向齿轮组，进一步简化了传动链结构。

　　从安装边界来看，整个轮系的径向尺寸最大处为内齿圈的齿顶圆，直径控制在180mm以内，轴向总长度不超过65mm，所有转动部件的回转半径都不会超出原有安装腔的范围，不会与主轴箱内的其他轴系、拨叉部件产生运动干涉。行星轮的销轴两端设置有挡圈槽，通过孔用挡圈限制行星轮的轴向位置，防止长期运转后行星轮出现轴向窜动脱落，结构可靠性经过长期的车床实际运行验证，能够满足普通卧式车床每天8小时连续运转的使用要求，在频繁的正反转切换、切削载荷波动的工况下，不会出现轮齿折断、轴承抱死等故障问题。
