树莓派3B+人脸识别解锁装置结构设计

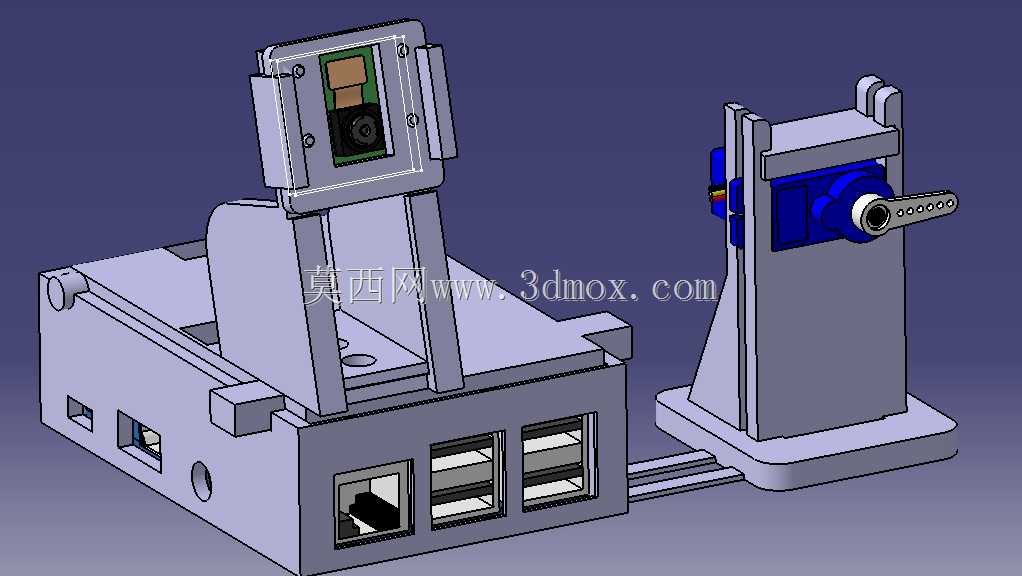

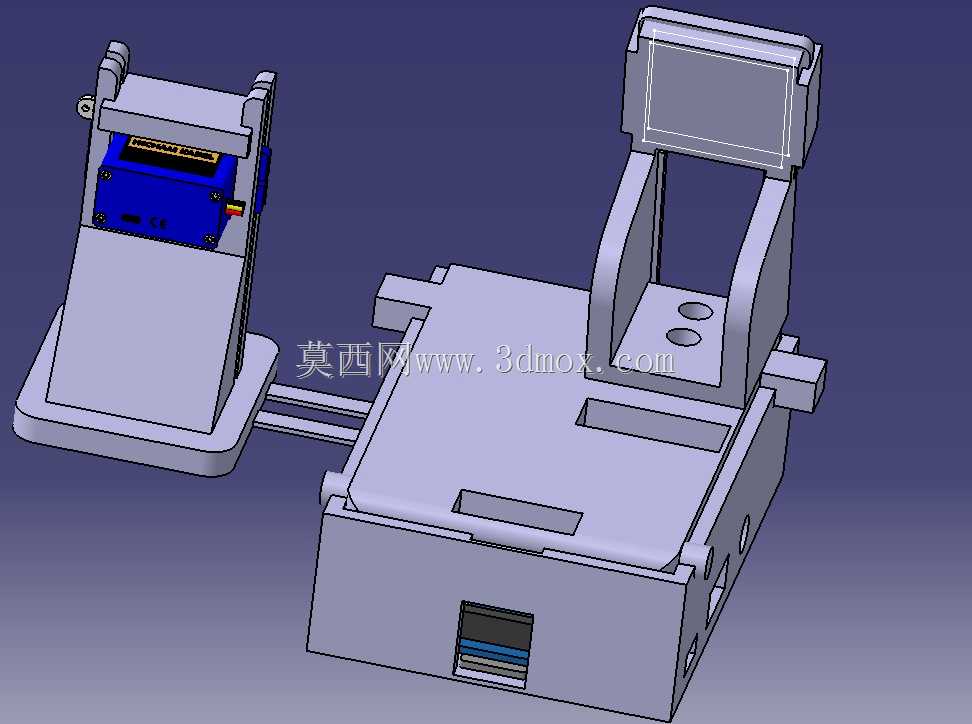

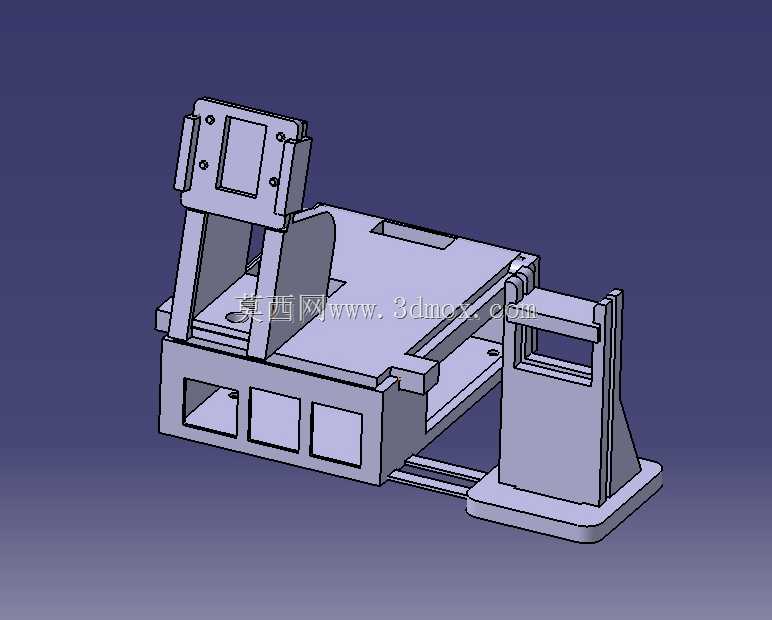

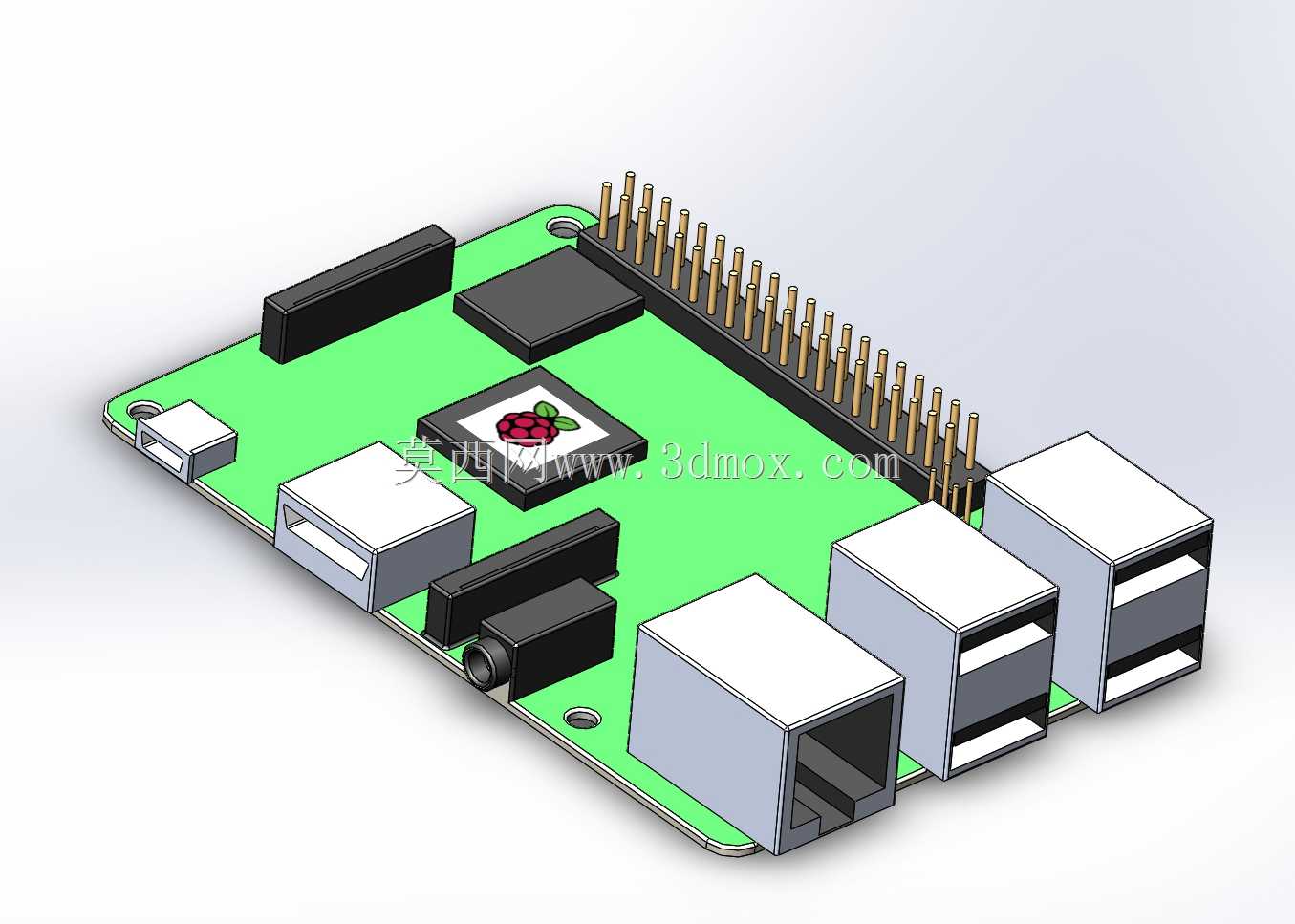

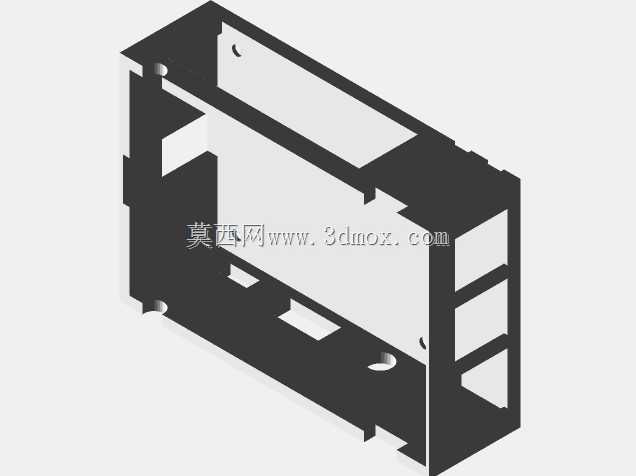

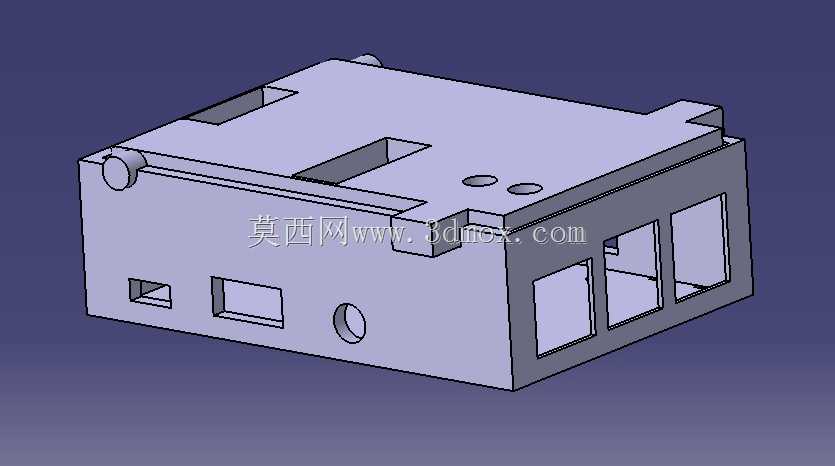

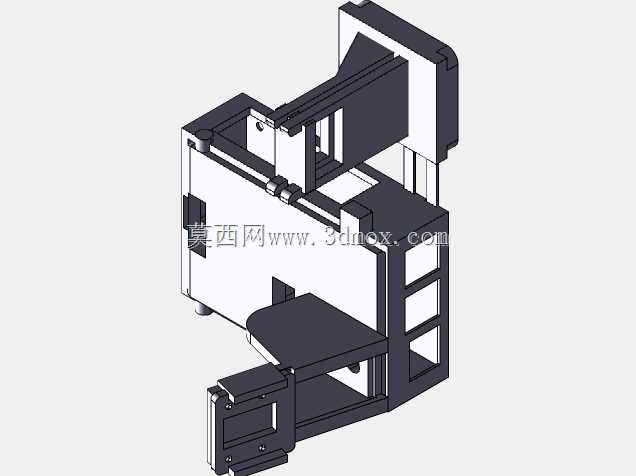

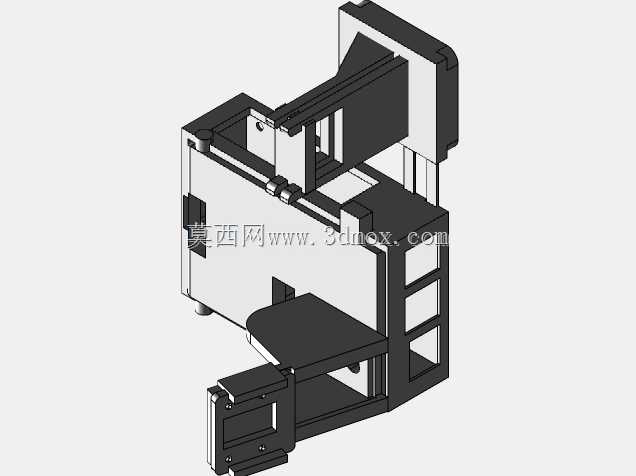

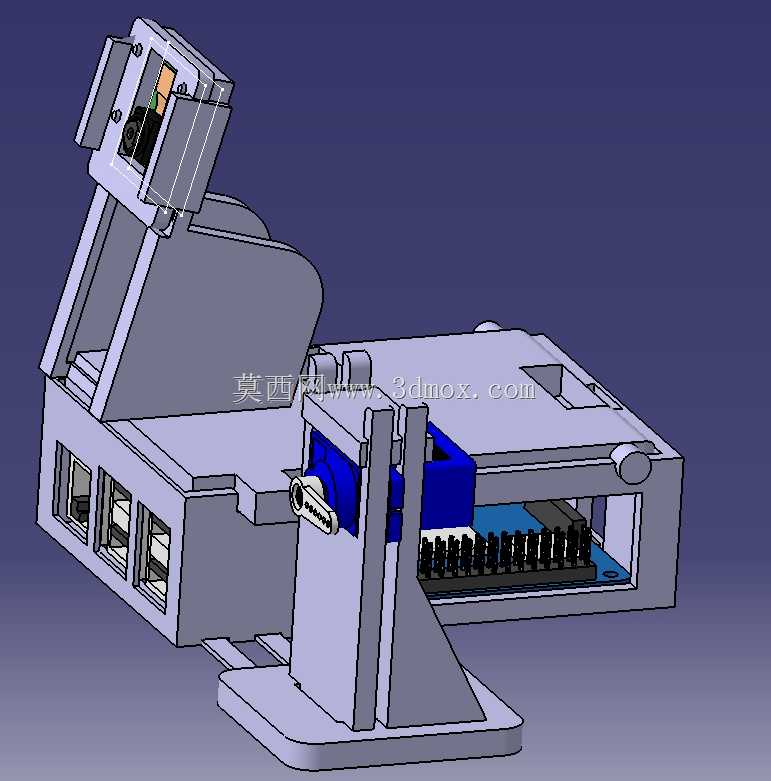

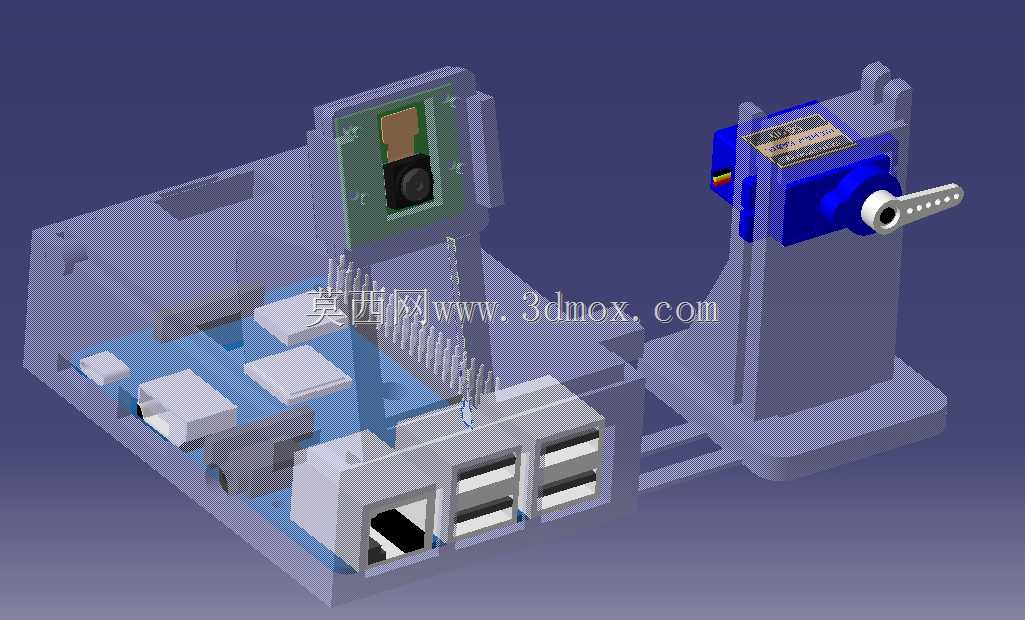

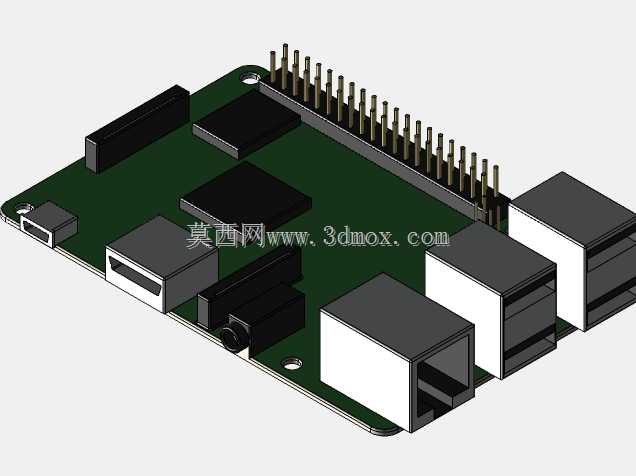

　　这套结构件主要面向小型智能门禁的DIY落地场景，适配树莓派3B+主控板、PI rev1.3版本摄像头模组以及SG90伺服电机的安装需求，核心功能是完成人脸信息采集后的锁舌驱动解锁，可直接用于桌面级智能储物格、小型柜门的权限管控场景，也可作为嵌入式人脸识别项目的硬件承载结构做二次开发。从结构设计逻辑来看，整体分为三个独立的安装模块，分别是主控承载底座、摄像头俯仰调节支架、锁体执行基座，三个模块之间通过预留的走线槽完成线路连通，不需要额外做线束固定结构，装配时可直接将杜邦线沿底座侧壁的凹槽排布，避免线束外露干扰运动部件动作。主控底座的内腔尺寸完全贴合树莓派3B+的板卡轮廓，侧壁预留了USB接口、以太网口、

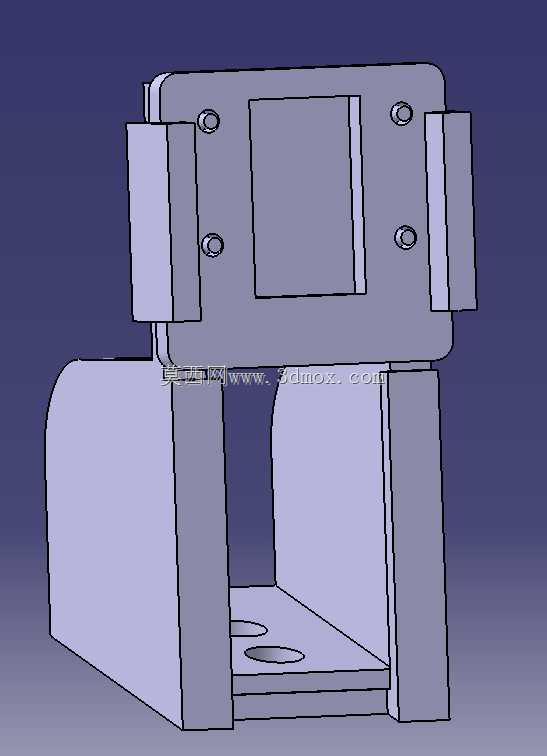

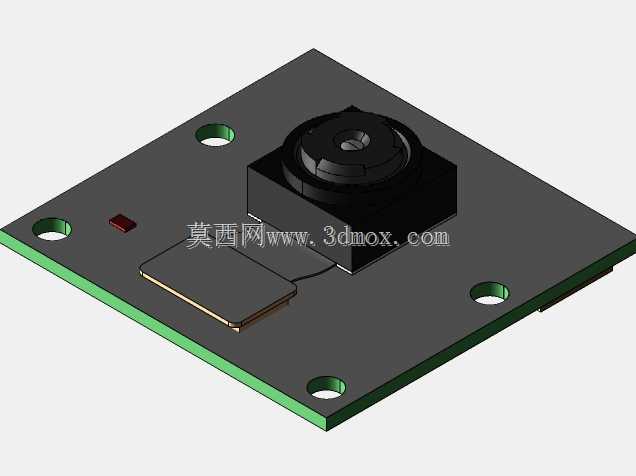

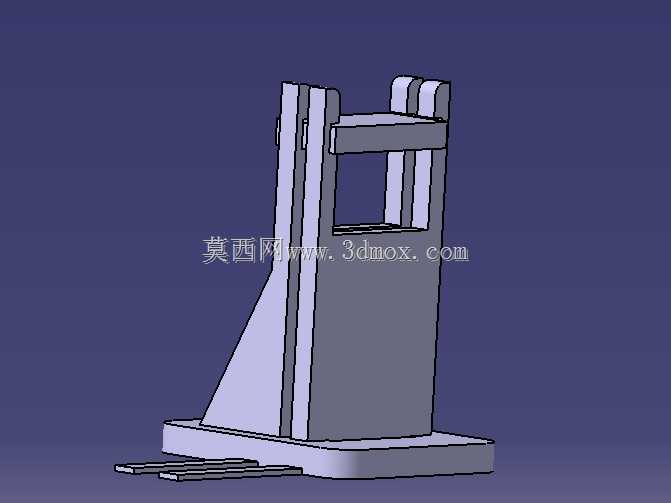

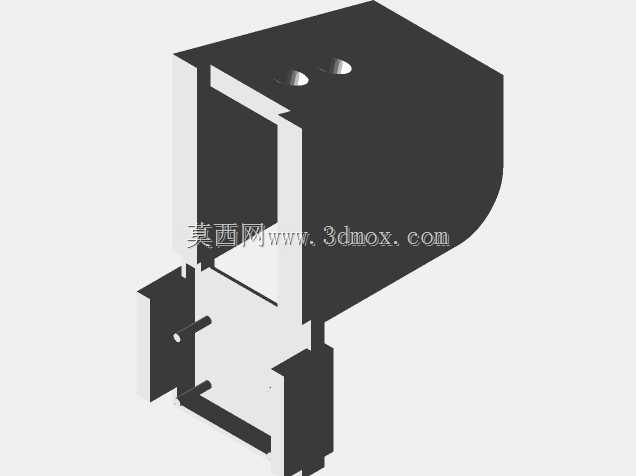

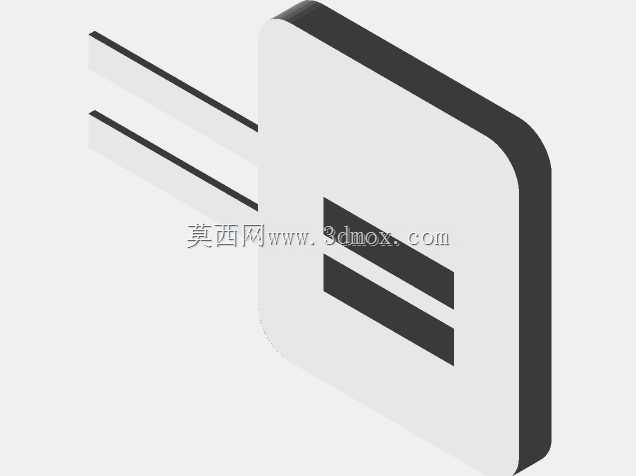

　　HDMI接口以及供电接口的对位开孔，开孔边缘做了0.2mm的倒角处理，避免插拔线材时刮损接口外层的塑料包覆层，底座底部预留了四个M2的螺丝安装柱，柱高3mm，可直接将树莓派板卡通过铜柱固定在底座上，板卡与底座底面预留2mm的间隙，满足板卡背面元器件的散热空间需求，避免长时间运行时元器件与壳体接触造成热量堆积。摄像头支架采用立式铰接结构，支架与底座之间通过卡扣式连接，不需要额外螺丝固定，支架的安装槽位完全匹配PI rev1.3摄像头的外形尺寸，摄像头装入后可沿铰接轴做±30°的俯仰角度调节，适配不同安装高度下的人脸采集角度需求，支架正面预留了摄像头镜头的对位开孔，开孔直径比镜头外径大0.3mm，避免镜头与壳体摩擦刮花镜片，

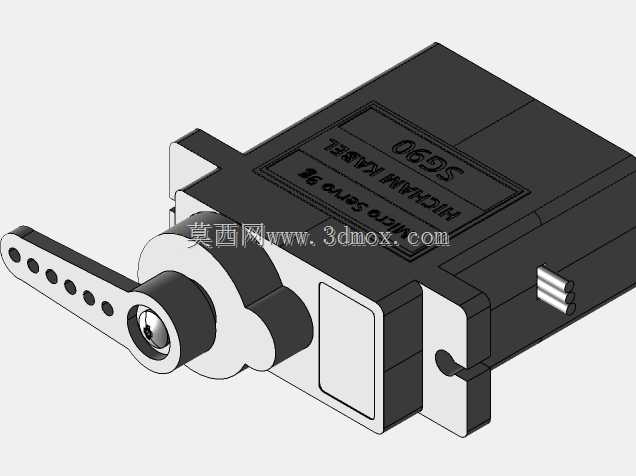

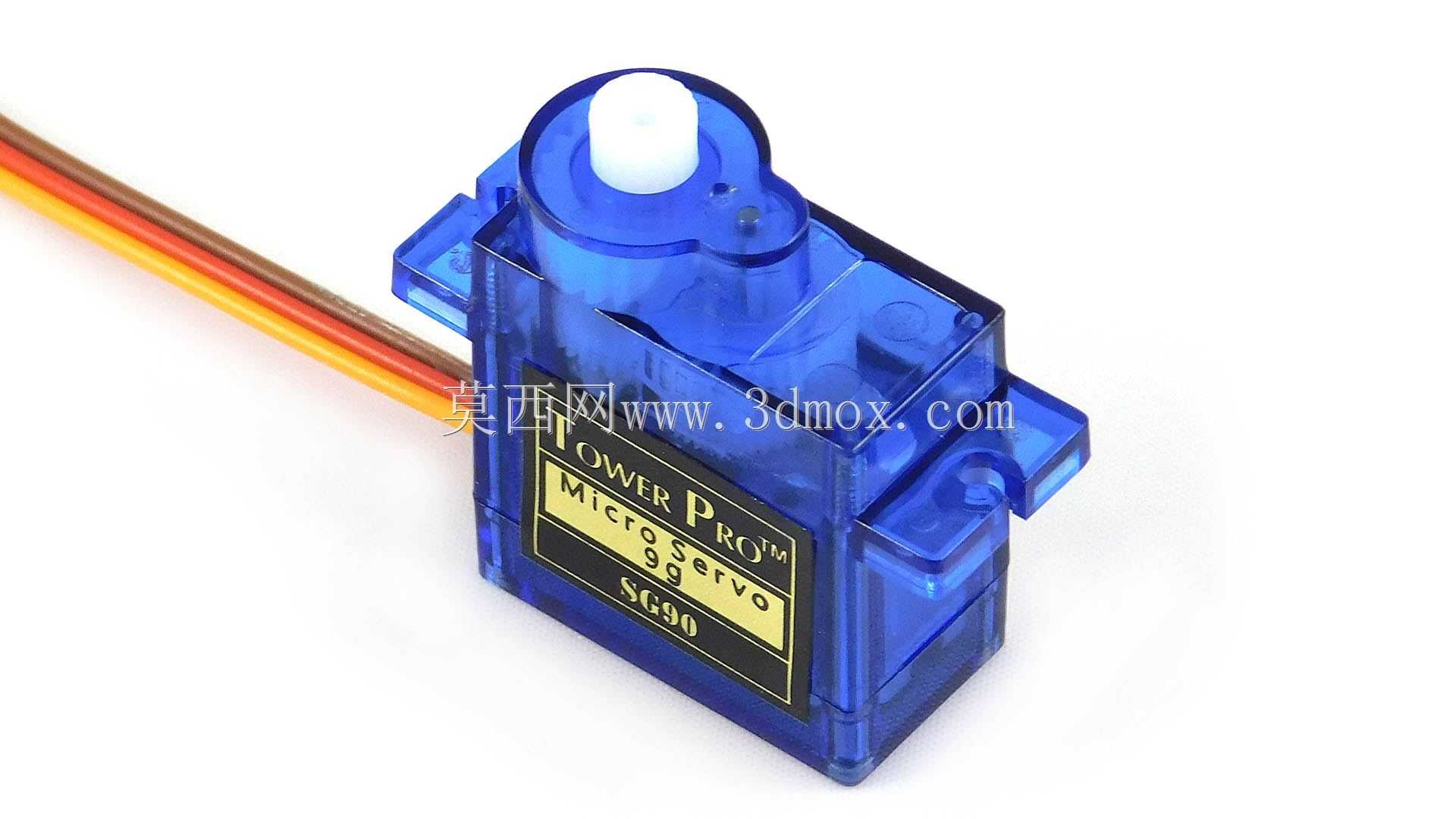

　　支架背部预留了FPC排线的走线路径，排线可直接沿支架侧壁的凹槽接入树莓派的CSI接口，不需要额外做排线固定。锁体执行基座为独立安装结构，可根据实际安装场景调整与主控底座的间距，基座内部预留了SG90伺服电机的安装腔，电机通过两个M1.7的自攻螺丝固定在腔体内，电机输出轴直接连接摆杆式锁舌，锁舌的摆动行程设置为90°，解锁时锁舌摆入基座内部，闭锁时锁舌伸出基座卡入对应门框的锁扣槽内，锁舌表面做了圆角处理，避免闭锁过程中与门框发生卡滞。整套结构的安装边界做了充分的容错设计，主控底座的外形尺寸为120mm80mm45mm，摄像头支架安装后整体高度为110mm，锁体基座的外形尺寸为60mm50mm85mm，所有安装孔位的公差均控制在±0.

　　1mm范围内，可直接采用FDM3D打印加工，打印时不需要额外添加支撑结构，所有悬空位置的角度均大于45°，满足普通桌面级3D打印机的成型要求。结构设计时充分考虑了日常使用的维护需求，所有模块之间均采用可拆卸式连接，不需要拆解整体结构即可单独更换摄像头、主控板或者伺服电机，底座侧壁预留了散热格栅开孔，开孔宽度为2mm，既可以满足内部元器件的通风散热需求，也可以避免外界的细小杂物进入壳体内部损坏板卡元器件。锁舌的运动路径上预留了位置检测的传感器安装位，可根据功能需求加装霍尔传感器检测锁舌的开闭状态，反馈给主控板完成闭锁状态的逻辑判断，避免出现假锁的安全隐患。整套结构没有多余的装饰性特征，所有外形特征均为功能服务，壳体壁厚统一设置为2mm，在保证结构强度的同时尽可能降低打印耗材的用量，适合个人开发者或者小型项目做快速原型验证使用，也可在原有结构基础上修改安装孔位，适配其他型号的主控板或者伺服电机，拓展不同场景下的使用需求。
